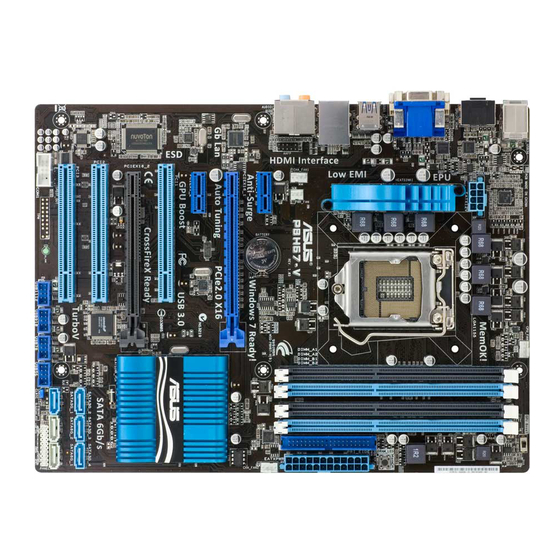

Asus P8H67 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. P8H67
  6. Benutzerhandbuch

Asus P8H67 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P8H67

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8H67

Inhaltszusammenfassung für Asus P8H67

  • Seite 1 P8H67...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P8H67 Spezifikationsübersicht ..............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............1-6 Motherboard-Übersicht ...............
  • Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Main-Menü .................. 2-11 2.3.1...
  • Seite 5 Option ROM Messages ..........2-28 2.7.4 Setup Mode ..............2-28 2.7.5 Boot Option Priorities ............ 2-28 2.7.6 Boot Override ..............2-28 Tools-Menü ................. 2-29 2.8.1 ASUS EZ Flash 2 ............2-29 2.8.2 ASUS O.C. Profile ............2-29 Exit-Menü ..................2-30...

  • Seite 6: Erklärungen

    Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P8H67 Spezifikationsübersicht

    ® Die maximale Speicherkapazität von 32GB kann mit 8GB- DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. ** Eine Liste Qualifizierter Anbieter (QVL) finden Sie unter www.asus.com oder in diesem Benutzerhandbuch.
  • Seite 10 - Turbo Key II - MemOK! Exklusive ASUS-Funktionen - Turbo V, Auto Tuning ASUS Quiet Thermische Lösung - ASUS Lüfterloses Design: Elegante Kühlkörperlösung & MOS Kühlkörper - ASUS Fan Xpert ASUS EZ DIY - ASUS AI Suite II - EFI BIOS...
  • Seite 11 P8H67 Spezifikationsübersicht Interne Anschlüsse/ 3 x USB 2.0/1.1-Sockel für 6 zusätzliche USB 2.0/1.1-Anschlüsse Schalter 1 x IDE-Anschluss 1 x Systemtafelanschluss 1 x S/PDIF-Ausgang 4 x SATA 3Gb/s-Anschlüsse 2 x SATA 6Gb/s-Anschlüsse 1 x Fronttafelaudioanschluss 1 x CPU-Lüfteranschluss 2 x Gehäuselüfteranschlüsse 1 x Netzteillüfteranschluss...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8H67 Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Intel ® H67 Express Chipsatz

    Intel H67 Express Chipsatz ® Der Intel H67 Express-Chipsatz ist das neueste Ein-Chipsatz-Design, ® um die neuesten 1155-Sockel Intel Core™ i7- / Core™ i5- / Core™ ® i3-Prozessoren der zweiten Generation zu unterstützen. Durch die Verwendung von seriellen Point-to-Point-Links wird die Bandbreite sowie Stabilität erhöht und die Leistung verbessert.

  • Seite 15: Innovative Asus-Funktionen

    1.3.2 Innovative ASUS-Funktionen ASUS EFI BIOS (EZ Mode) Das brandneue EFI BIOS von ASUS bietet eine benutzerfreundliche Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene Eingabe in den Schatten stellt. Sie können sich kin- derleicht und mit einer Sanftheit durch das neue EFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 16: Lüfterloses Design: Elegante Kühlkörperlösung

    Ihnen erlaubt, die originalen BIOS-Daten von der mitgelieferten Support-DVD oder einen USB-Flashlaufwerk wiederherzustellen, wenn die BIOS-Daten beschädigt wurden. ASUS EZ Flash 2 ASUS EZ Flash 2 ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Betriebssystem-basierende Anwendung zugreifen zu müssen. Kapitel 1: Produkteinführung...

  • Seite 17: Bereit Für Erp

    Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 18: Bevor Sie Beginnen

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 19: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen P8H67 ASUS P8H67...

  • Seite 20: Motherboard-Layout

    KBMS CPU_FAN PWR_FAN MemOK! O2LED2 EATX12V USB3_12 1042 SPDIF_O2 USB56 LGA1155 USB34 LAN1_USB12 AUDIO Lithium Cell CMOS Power CHA_FAN1 AAFP PCIEX1_1 P8H67 32Mb BIOS 8111E PCIEX16_1 PCIEX1_2 1083 Intel ® Super PCI1 SATA3G_3 SATA3G_1 PCIEX16_2 SATA3G_4 SATA3G_2 PCI2 SB_PWR PCI3...

  • Seite 21: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1155-Sockel geliefert wurde.
  • Seite 22 Heben Sie den Arretierhebel in Pfeilrichtung bis die Deckplatte komplett angehoben ist. Deckplatte Entfernen Sie die PnP-Abdeckung vom CPU-Sockel nur durch Anheben der Abdeckhalterung. PnP-Abdeckung Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels CPU-Kerben aus.
  • Seite 23 Sie einen Arzt auf. Schließen Sie die Deckplatte (A) und drücken Sie dann den Arretierhebel (B), bis die Vorderkante der Deckplatte unter den Rückhalteknopf (C) rutscht. Lassen Sie den Arretierhebel unter dem Halteriegel einrasten. ASUS P8H67 1-11...

  • Seite 24: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.6.2 Installieren von CPU-Kühlkörper und Lüfter Die Intel LGA1155-Prozessoren benötigen eine speziell konzipierte Kühlkörper-Lüfter- ® Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper-Einheit der ® Verpackung beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel -genehmigten Allrichtungskühlkörper und Lüfter.

  • Seite 25: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P8H67 P8H67 CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren von CPU-Kühlkörper und Lüfter.

  • Seite 26: Systemspeicher

    Leistung mit weniger Stromverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2 P8H67 Kanal B DIMM_B1 und DIMM_B2 P8H67 240-pin DDR3 DIMM sockets 1-14 Kapitel 1: Produkteinführung...

  • Seite 27: Speicherkonfigurationen

    • Die maximale Speicherkapazität von 32GB kann mit 8GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Die neueste QVL finden Sie auf der ASUS-Webseite unter www.asus.com.
  • Seite 28 P8H67 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1333MHz DIMM- Chip- Unterstützung Anbieter Artikelnummer Größe Chip-Nr. Takt Spanng Marke AD30908C8D-151C A-Data AD31333001GOU A-Data • • • E0906 A-Data AD31333G001GOU 3GB(3 x 1GB) SS 8-8-8-24 1.65-1.85V • • AD30908C8D-151C A-Data AD31333002GOU A-Data •...
  • Seite 29 • • • POWER SILICON SP002GBLTU133S02 elixir N2CB1680AN-C6 • • • POWER TAKEMS TMS1GB364D081-107EY 7-7-7-20 1.5V • • TAKEMS TMS2GB364D082-138EW 8-8-8-24 1.5V • • UMAX E41302GP0-73BDB UMAX U2S24D30TP-13 • • WINTEC 3WVS31333-2G-CNR AMPO AM3420803-13H • • • ASUS P8H67 1-17...
  • Seite 30 • C*: Unterstützt vier (4) Module, welche in die beiden blauen und die schwarzen Steckplätze eingesteckt wurden als zwei Paare einer Dual-Channel- Speicherkonfiguration. Die neueste QVL finden Sie auf der ASUS-Webseite unter www.asus.com. (Fortsetzung auf der nächsten Seite) 1-18 Kapitel 1: Produkteinführung...

  • Seite 31: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P8H67 1-19...

  • Seite 32: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...
  • Seite 33 • Wir empfehlen Ihnen, bei der Benutzung im CrossFireX™-Modus eine ausreichende Stromversorgung sicherzustellen. Beziehen Sie sich auf Seite 1-29 für Details. • Wenn Sie mehrere Grafikkarten verwenden, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss CHA_FAN1 oder CHA_FAN2. ASUS P8H67 1-21...

  • Seite 34: Jumper

    CLRTC Normal Clear RTC (Default) P8H67 Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 35: Anschlüsse

    Anschluss als ein Frontlautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss verbindet ein Mikrofon. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher in einer 8-Kanal-Audiokonfiguration auf. Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanalkonfigurationen entnehmen Sie bitte der nachfolgenden Audio-Konfigurationstabelle. ASUS P8H67 1-23...

  • Seite 36: Audio 2, 4, 6, Oder 8-Kanalkonfiguration

    Audio 2, 4, 6, oder 8-Kanalkonfiguration Headset Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Hellgrün Frontlautsprecher Frontlautsprecher Frontlautsprecher Line Out Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz –...

  • Seite 37: Interne Anschlüsse

    • Verwenden Sie für Ultra DMA 133/100 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. P8H67 PRI_EIDE PIN1 NOTE:Orient the red markings on the IDE ribbon cable to PIN 1. P8H67 IDE connector ASUS P8H67 1-25...
  • Seite 38 RSATA_TXN2 RSATA_TXN4 RSATA_RXP2 RSATA_TXP4 RSATA_RXN2 P8H67 Intel SATA 3.0Gb/s connectors ® • Diese Anschlüsse sind standardmäßig auf [AHCI Mode] eingestellt. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein Serial ATA RAID-Set zu erstellen, setzen Sie in BIOS das Element SATA Mode zu [RAID Mode]. Beziehen Sie sich auf den Abschnitt 2.5.4 SATA Configuration für Details.
  • Seite 39 Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Die serielle Anschlussklammer (COM1) muss separat erworben werden. COM1 PIN 1 P8H67 P8H67 Serial port (COM1) connector ASUS P8H67 1-27...

  • Seite 40: Cpu-, Gehäuse- Und Netzteillüfteranschlüsse

    P8H67 fan connectors • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 2A (24W) Leistung. • Nur die Anschlüsse CPU_FAN, CHA_FAN1 und CHA_FAN2 unterstützen die ASUS Fan Xpert-Funktion. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1 oder...
  • Seite 41 +3 Volts +3 Volts PIN 1 P8H67 ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann. • Vergessen Sie NICHT, den 4-pol. / 8-pol. ATX +12 V Stromstecker anzuschließen.
  • Seite 42 Legacy AC’97 pin definition compliant definition P8H67 Front panel audio connector Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möch- ten, vergewissern Sie sich, dass das Element Front Panel Type im BIOS auf [HD] eingestellt ist. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul anschließen möchten, stellen Sie das Element auf [AC97] ein.
  • Seite 43 P8H67 IDE_LED PWRSW RESET * Requires an ATX power supply P8H67 System panel connector Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 44: Onboard-Schalter

    System oder einen Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Turbo Key II-Schalter Mit diesem Schalter können Sie die Turbo Key II-Funktion aktivieren oder deaktivieren. Turbo Key II P8H67 P8H67 Turbo Key II switch 1-32 Kapitel 1: Produkteinführung...
  • Seite 45 Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...

  • Seite 46: Onboard-Leds

    SB_PWR P8H67 Standby Power Powered Off P8H67 Onboard LED DRAM LED Die DRAM LED überprüft das DRAM in Reihenfolge während des Motherboard-Boot- Vorgangs an. Wenn ein Fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bietet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb kürzester...

  • Seite 47: Software-Unterstützung

    Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Treibermenü, wenn Autorun auf ihrem Computer aktiviert ist.
  • Seite 48 1-36 Kapitel 1: Produkteinführung...

  • Seite 49: Kapitel 2: Bios-Informationen

    Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden.

  • Seite 50: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 51 Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 52: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 53: Das Aktuelle Bios Sichern

    Das BIOS Updater Backupfenster mit Informationen zum Backupprozess erscheint. Wenn der Prozess abgeschlossen wurde, drücken Sie eine beliebige Taste, um zu DOS-Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: P8H67 BOARD: Unknown VER: 0217 VER: Unknown...

  • Seite 54: Die Bios-Datei Aktualisieren

    • Stellen Sie sicher, dass Sie aus Systemkompatibilitäts und Stabilitätsgründen die BIOS- Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 2.9 Exit-Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS P8H67...

  • Seite 55: Bios-Setupprogramm

    BIOS-Setupprogramm Das BIOS-Setupprogramm ist für BIOS-Aktualisierung und Parameterkonfiguration gedacht. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze online Einführung, welche Sie durch das BIOS-Setupprogramm führt. BIOS-Setup bei Starten des Computers ausführen So betreten Sie BIOS-Setup beim Starten des Computers: • Rufen Sie das Setupprogramm durch Drücken der <Entf>-Taste während des Einschaltselbsttests (POST) auf;...

  • Seite 56: Bios-Menübildschirm

    Normaler Modus ASUS-Optimierter Modus aktuellen Modus auf der rechten Seite Auswahl der Bootgeräteprioritäten • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. • Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten verfügbar. ASUS P8H67...

  • Seite 57: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüleiste...

  • Seite 58: Navigationstasten

    Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. 2-10 ASUS P8H67...

  • Seite 59: Main-Menü

    Main-Menü Beim öffnen des Advanced Mode im BIOS-Setupprogramm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main...

  • Seite 60: Administrator Password

    Um das User-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des User- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/-bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. 2-12 ASUS P8H67...

  • Seite 61: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. EFI BIOS Utility - Advanced Mode Exit Main...

  • Seite 62: Memory Frequency

    Gesamtenergieverbrauch sowie Hitzeerzeugung führen kann. Turbo Mode [Enabled] Dieses Element erscheint nur, wenn Sie das Element EIST zu [Enabled] setzen. [Enabled] Erlaubt den Prozessorkernen unter bestimmten Bedingungen schneller als die festgelegte Frequenz zu laufen. [Disabled] Deaktiviert diese Funktion. 2-14 ASUS P8H67...

  • Seite 63: Cpu Offset Mode Sign

    Die folgenden drei Elemente erscheinen nur, wenn Sie die beiden Elemente EIST und Turbo Mode zu [Enabled] setzen. Long duration power limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Long duration maintained [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Short duration power limit [Auto] Sie können die Werte mit den Tasten <+>...

  • Seite 64: Vccio Voltage

    Spannungseinstellungen stabil arbeiten zu können. 2.4.12 Load-Line Calibration [Auto] Hier können Sie die Load-Line-Kalibrierungsfunktion aktivieren oder deaktivieren. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] 2.4.13 CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. 2-16 ASUS P8H67...

  • Seite 65: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced...
  • Seite 66 Aktiviert die C1E-Funktion. Dieses Element sollte aktiviert sein, um Enhanced Halt State zu aktivieren. [Disabled] Deaktiviert diese Funktion. CPU C3 Report [Disabled] Erlaubt die Aktivierung oder Deaktivierung des CPU C3-Berichts an das Betriebssystem. Konfigurationsoptionen: [Disabled] [ACPI C-2] [ACPI C-3] 2-18 ASUS P8H67...

  • Seite 67: System Agent Configuration

    CPU C6 Report [Enabled] Erlaubt die Aktivierung oder Deaktivierung des CPU C6-Berichts an das Betriebssystem. Konfigurationsoptionen: [Enabled] [Disabled] 2.5.2 System Agent Configuration Im Menü System Agent Configuration können Sie die System Agent-Einstellungen ändern. Initiate Graphic Adapter [PEG/PCI] Hier können Sie einen Grafik-Controller als primäres Boot-Gerät auswählen. Konfigurationsoptionen: [PCI/PEG] [PEG/PCI] 2.5.3 PCH Configuration...

  • Seite 68: Usb Configuration

    Unterstützung deaktiviert. Legacy USB3.0 Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB 3.0-Geräte bei älteren Betriebssystemen. [Disabled] Deaktiviert diese Funktion. EHCI Hand-off [Disabled] [Enabled] Aktiviert die Unterstützung für Betriebssysteme ohne eine EHCI Hand-Off- Funktion. [Disabled] Deaktiviert diese Funktion. 2-20 ASUS P8H67...

  • Seite 69: Onboard Devices Configuration

    2.5.6 Onboard Devices Configuration HD Audio Controller [Enabled] [Enabled] Aktiviert den High-Definition Audio Controller. [Disabled] Deaktiviert diesen Controller. Die folgenden zwei Elemente erscheinen nur, wenn HD Audio Controller auf [Enabled] eingestellt ist. Front Panel Type [HD] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird.

  • Seite 70: Serial Port Configuration

    Serial Port [Enabled] Erlaubt die Aktivierung oder Deaktivierung der seriellen Schnittstelle (COM). Konfigurationsoptionen: [Enabled] [Disabled] Change Settings [IO=3F8h; IRQ=4] Hier können Sie die Basisadresse der seriellen Schnittstelle auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] [IO=2E8h; IRQ=3] 2-22 ASUS P8H67...

  • Seite 71: Apm

    2.5.7 Restore AC Power Loss [Power Off] [Power On] Das System begibt sich nach einer Netzspannungsunterbrechung in den Ein-Status. [Power Off] Das System begibt sich nach einer Netzspannungsunterbrechung in den Aus-Status. [Last State] Das System begibt sich nach einer Netzspannungsunterbrechung in den Status in dem es sich zuletzt befunden hat.

  • Seite 72: Monitor-Menü

    Netzteillüfterdrehzahlen und zeigt sie in Umdrehungen pro Minute (RPM) an. Wenn der Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden ist, wird N/A in dem Feld angezeigt. Wählen Sie Ignore falls die erkannten Lüfterdrehzahlen nicht angezeigt werden sollen. 2-24 ASUS P8H67...

  • Seite 73: Cpu Q-Fan Control

    2.6.3 CPU Q-Fan Control [Enabled] [Disabled] Deaktiviert die CPU Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die CPU Q-Fan-Kontrollfunktion. CPU Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit.

  • Seite 74: Cpu Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

    Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Wählen Sie Ignore, wenn Sie die erkannte Spannung nicht anzeigen lassen möchten. 2.6.6 Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] 2-26 ASUS P8H67...

  • Seite 75: Boot-Menü

    Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird.

  • Seite 76: Option Rom Messages

    Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie entweder: ® • Auf <F5> drücken, wenn das ASUS-Logo erscheint; oder • Nach dem POST auf <F8> drücken. 2.7.6 Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 77: Tools-Menü

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 78: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 79: Asus Kontaktinformationen
