Inhaltszusammenfassung für Asus P5NT WS

  • Seite 1 P5NT WS...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vii Sicherheitsinformationen ................ viii Über dieses Handbuch ................ix P5NT WS Spezifikationsübersicht ............xi Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ASUS AI Lifestyle-Funktionen ......... 1-4 1.3.3...
  • Seite 4 Verwalten und Aktualisieren des BIOS ........4-1 4.1.1 ASUS Update-Programm ..........4-1 4.1.2 Erstellen einer bootfähigen Diskette ....... 4-4 4.1.3 ASUS EZ Flash 2-Programm .......... 4-5 4.1.4 Aktualisieren des BIOS ........... 4-6 4.1.5 Speichern der aktuellen BIOS-Datei ....... 4-8 4.1.6 ASUS CrashFree BIOS 2-Programm ......
  • Seite 5 Tools-Menü ................. 4-41 4.7.1 ASUS Music Alarm ............4-41 4.7.2 ASUS O.C. Profile ............4-42 4.7.3 ASUS EZ Flash 2 ............4-44 Beenden-Menü ................4-45 Kapitel 5: Software- Unterstützung Installieren eines Betriebssystems ..........5-1 Support-DVD-Informationen ............5-1 5.2.1 Ausführen der Support-DVD ........... 5-1 5.2.2...
  • Seite 6 Weitere Informationen ............. 5-7 Software-Information ..............5-9 5.3.1 ASUS MyLogo2™ ............5-9 5.3.2 Audio-Konfigurationen ...........5-11 5.3.3 ASUS PC Probe II ............5-16 5.3.4 ASUS Music Alarm ............5-22 5.3.5 ASUS AI Suite ............... 5-25 5.3.6 ASUS AI Gear ............... 5-27 5.3.7...
  • Seite 7: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
  • Seite 8: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 9: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.
  • Seite 10: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
  • Seite 11 - 4 x 240-pol. DIMM-Steckplätze unterstützen nicht-ECC ungepufferte DDR2 800/667/533 MHz- Speichermodule - Unterstützt bis zu 8 GB Systemspeicher Hinweis: Eine Liste qualifizierter Anbieter (QVL) finden Sie auf der ASUS- Webseite unter www.asus.com. Erweiterungs- 3 x PCI Express™ x16-Steckplätze unter x8, x8, x16, oder steckplätze...
  • Seite 12: Asus-Exklusive Übertaktungsfunktionen

    Intelligente Übertaktungshilfen: Übertaktungsfunktionen - AI NOS™ (Non-delay Overclocking System) - AI Overclocking (intelligente CPU-Frequenzeinstellung) - AI Booster - O.C. Profile Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) ASUS-eigene ASUS EZ DIY: Funktionen - Q-Connector Q-Connector - ASUS Crashfree BIOS 2...
  • Seite 13 Verwaltung WOL by PME, WOR by PME, Gehäuseeinbruch, PXE Zubehör 1 x SLI Bridge SLI Bridge 1 x ASUS Q-Connector Kit (USB, IEEE 1394, Systemtafel; nur im Verkauf erhältlich) Systemtafel; nur im Verkauf erhältlich) 1 x UltraDMA 133/100/66-Kabel UltraDMA 133/100/66-Kabel...
  • Seite 15 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du�����f���u�g Kapitel 1:...
  • Seite 16 K�����l��������� Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ASUS P5NT WS...
  • Seite 17: Willkommen

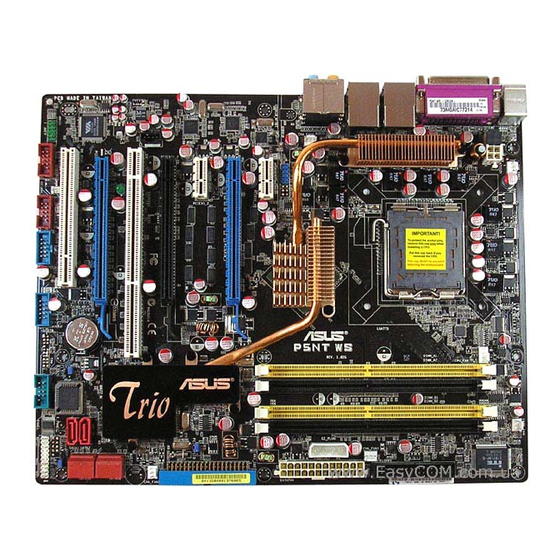

    Willkommen! Vielen Dank für den Kauf eines ASUS P5NT WS Motherboards� P5NT WS Motherboards� Motherboards� ® Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards�...
  • Seite 18: Sonderfunktionen

    Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.
  • Seite 19: Ieee 1394A-Unterstützung

    Das Motherboard ist mit Dual Gigabit LAN-Controllern ausgestattet, mit denen Ihren Netzwerkanforderungen in jeder Weise genüge getan werden. Diese Netzwerk-Controller liefern Ihnen für Ihre Internetverbindung, Ihr LAN, und die gemeinsame Nutzung von Daten eine schnellere Datenbandbreite. Details siehe Seite 2-22. ASUS P5NT WS...
  • Seite 20: Asus Ai Lifestyle-Funktionen

    Southbridge. Fortschrittliches Kühldesign Stack Cool 2 Stack Cool 2 ist ein von ASUS speziell entwickeltes lüfterloses und geräuschloses Kühlsystem, das die Temperatur wichtiger Systemkomponenten absenkt, indem das spezielle Design auf der Leiterplatte die Wärme ableitet. Details siehe Seite 2-3.
  • Seite 21: Asus Ez Diy

    ASUS EZ DIY ASUS Q-Connector Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Dieses einzigartige Modul erleichtert Ihnen den Kabelanschluss und verhindert falsche Verbindungen. Details siehe Seite 2-34. ASUS CrashFree BIOS 2 Diese Funktion erlaubt Ihnen, die originalen BIOS-Daten von der Support-CD wiederherzustellen, wenn die BIOS-Codes und -Daten beschädigt wurden.
  • Seite 22 C.P.R. das Gehäuse nicht mehr öffnen, um die RTC-Daten zu löschen. Starten Sie einfach das System neu, um zuvor gespeicherte Einstellungen wiederherzustellen. ASUS MyLogo2 ASUS My Logo 3 ist die neue Funktion des Motherboards, mit der Sie Ihrem System durch individuelle Startlogos neuen Stil verleihen können. Details siehe Seite 5-9.
  • Seite 23: Kapitel 2: Hardwarebeschreibungen

    Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier finden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardwarebeschreibungen Kapitel 2:...
  • Seite 24 K�����l��������� Bevor Sie beginnen ..............2-1 Motherboard-Übersicht ............... 2-2 Zentralverarbeitungseinheit (CPU) ..........2-7 Systemspeicher ................2-14 Erweiterungssteckplätze ............2-17 Jumper ..................2-20 Anschlüsse ................. 2-22 ASUS P5NT WS...
  • Seite 25: Bevor Sie Beginnen

    Soft-Aus-Modus befindet. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR Standby Powered P5NT WS Onboard LED Power ASUS P5NT WS...
  • Seite 26: Motherboard-Übersicht

    Motherboard-Übersicht Schauen Sie sich bitte vor der Motherboardinstallation die Konfiguration Ihres Computergehäuses genau an, um sicherzustellen, dass das Motherboard richtig passt. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen des Motherboards ausgesteckt werden. Andernfalls können Sie sich verletzen und die Motherboardkomponenten können beschädigt werden.
  • Seite 27: Asus Stack Cool 2

    2.2.3 ASUS Stack Cool 2 Das Motherboard ist mit der ASUS Stack Cool 2 Thermolösung ausgestattet, welche die durch wichtige Systemkomponenten erzeugte Hitze um 20°C absenkt, indem das spezielle Design auf der Leiterplatte (printed circuit board, PCB) die Wärme ableitet.
  • Seite 28: Motherboard-Layout

    2.2.4 Motherboard-Layout 24.5cm (9.6in) CHA_FAN3 PS/2KBMS T: Mouse PWR_FAN B: Keyboard SPDIF_O ATX12V CPU_FAN SPDIF_O2 LGA775 LAN2_USB34 LAN1_USB12 AUDIO NVIDIA ® CHA_FAN4 PCIEX1_1 PCIEX16_1 Marvell 88E1116 720404 PCIEX1_2 PCIX_SPEED Marvell PCIEX16_2 88E1116 NVIDIA ® CHA_FAN2 PCIX_1 MCP55PXE ALC888 SB_PWR PCIEX16_3 SATA2 CR2032 3V VT6308S...
  • Seite 29: Layout-Inhalt

    WIFI-AP Solo LED-Anzeige (Nur in der WiFi Edition) 2-23 Mikrofonanschluss (rosa) 2-23 Seitenlautsprecherausgang (grau) 2-23 USB 2.0-Ports 1 und 2 2-23 USB 2.0-Ports 3 und 4 2-23 Externer SATA-Anschluss 2-23 Optischer S/PDIF-Ausgang 2-23 Koaxialer S/PDIF-Ausgang 2-23 PS/2-Tastaturanschluss (lila) 2-23 ASUS P5NT WS...
  • Seite 30 ATX-Stromanschlüsse (24 pol. EATXPWR, 2 x 4 pol. ATX12V, 2-30 4 pol. EZ_PLUG) Systemtafelanschluss (20-8-pol. PANEL) 2-32 • Systemstrom-LED (2-pol. PLED) • Festplattenaktivitäts-LED (2-pol. IDE_LED) • Systemlautsprecher (4-pol. SPEAKER) • ATX-Stromschalter/Soft-Aus-Schalter (2-pol. PWR) • Reset-Schalter (2-pol. RESET) ASUS Q-Connector (Systemtafel) 2-33 Kapitel 2: Hardware-Beschreibungen...
  • Seite 31: Zentralverarbeitungseinheit (Cpu)

    Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung oder den Sockelpolen bzw.Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf.
  • Seite 32: Installieren Der Cpu

    Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel am Motherboard. P5NT WS CPU Socket 775 Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt.
  • Seite 33 Systemstabilität zu gewährleisten. Das Motherboard unterstützt Intel LGA775-Prozessoren mit der Intel ® ® Enhanced Memory 64 Technologie (EM64T), Enhanced Intel SpeedStep ® Technologie (EIST), und Hyper-Threading Technologie. Details zu diesen CPU- Funktionen finden Sie im Anhang. ASUS P5NT WS...
  • Seite 34: Installieren Des Cpu-Kühlkörpers Und -Lüfters

    2.3.2 Installieren des CPU-Kühlkörpers und -Lüfters Intel Pentium LGA775-Prozessoren benötigen eine speziell konzipierte ® ® Kühlkörper-Lüfter-Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Intel Pentium -Prozessor im Paket kaufen, ist die ® ® CPU-Lüfter-Kühlkörper-Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur von Intel -genehmigte ®...
  • Seite 35 Kühlkörper-Lüfter-Einheit zu befestigen. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P5NT WS CPU fan connector Vergessen Sie nicht die Lüfterkabel mit den Lüfteranschlüssen zu verbinden� Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 2-11...
  • Seite 36: Deinstallieren Des Cpu-Kühlkörpers Und -Lüfters

    2.3.3 Deinstallieren des CPU-Kühlkörpers und -Lüfters So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper-Lüfter-Einheit von dem Motherboard zu lösen.
  • Seite 37 Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) Für detaillierte Informationen zur CPU-Lüfterinstallation nehmen Sie bitte die Dokumentation aus dem CPU-Lüfterpaket zur Hand. 2-13 ASUS P5NT WS...
  • Seite 38: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der DDR2-DIMM-Steckplätze an: P5NT WS 240-pin DDR2 DIMM sockets Kanal Steckplätze Kanal A...
  • Seite 39: Speicherkonfigurationen

    DIMMs installieren. 32-Bit 64-Bit Windows 2000 Advanced Windows Server 2003 Standard ® ® Server x64 Edition Windows Server 2003 Windows XP Professional x64 ® ® Enterprise Edition Edition Windows Server 2003 ® Enterprise x64 Edition Besuchen Sie die ASUS-Website für die aktuelle Liste qualifizierter Anbieter für DDR2-800/667/533 MHz. 2-15 ASUS P5NT WS...
  • Seite 40: Installieren Eines Dimms

    2.4.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. So installieren Sie ein DIMM-Modul: DDR2 DIMM-Kerbe Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln.
  • Seite 41: Erweiterungssteckplätze

    Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konflikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. 2-17 ASUS P5NT WS...
  • Seite 42: Interruptzuweisungen

    2.5.3 Interruptzuweisungen Standardfunktion System-Zeitgeber Standard 101/102-Tasten oder Microsoft Natural-Tastatur Kommunicationsanschluss (COM1)* Standard-Diskettenlaufwerkscontroller System CMOS/Echtzeituhr Microsoft ACPI-konformes System NVIDIA nForce Netzwerk-Controller #3 NVIDIA nForce Netzwerk-Controller #4 NVIDIA nForce PCI Systemverwaltung Massenspeicher-Controller PS/2-kompatibler Mausanschluss Numerischer Datenprozessor Primärer IDE-Kanal NVIDIA GeForce 6600 GT VIA OHCI-konformer IEEE 1394 Host-Controller NVIDIA nForce 590/570/550 Serial ATA-Controller NVIDIA Netzwerkbuszähler...
  • Seite 43: Pci-Steckplätz

    Dieses Motherboard verfügt über drei PCI Express x16-Steckplätze, die den PCI Express-Spezifikationen entsprechende PCI-Express x16-Grafikkarten unterstützen. Die Position der Steckplätze entnehmen Sie der Abbildung unten. PCI-Steckplatz PCI Express x16-Steckplatz (blau) PCIX-Steckplatz PCI Express x16-Steckplatz (schwarz) PCI Express x1-Steckplatz PCI Express x16-Steckplatz (blau) PCI Express x1-Steckplatz 2-19 ASUS P5NT WS...
  • Seite 44: Jumper

    Halten Sie die Taste <Entf> während des Startvorgangs gedrückt und rufen Sie das BIOS auf, um Daten neu einzugeben. CLRTC Normal Clear RTC P5NT WS Clear RTC RAM (Default) • Vergessen Sie nicht, Ihre BIOS-Einstellungen nach dem Löschen des CMOS erneut einzugeben.
  • Seite 45: Pci-X Speed-Einstellung (6-Pol. Pcix_Speed)

    1~2: Die Steckplätze liefern 133 MHZ, egal, ob eine oder zwei Karten installiert sind. 3~4: Die Steckplätze liefern 100 MHZ, egal, ob eine oder zwei Karten installiert sind. PCIX_SPEED AUTO by PCI-X Card Force PCI-X 133MHz Force PCI-X 100MHz (Default) P5NT WS PCI-X Speed setting 2-21 ASUS P5NT WS...
  • Seite 46: Anschlüsse

    A����l���� 2.7.1 Rücktafelanschlüsse PS/2-Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus vorgesehen. Paralleler Anschluss. Dieser 25-pol. Anschluss verbindet mit parallelen Druckern, Scannern oder anderen Geräten. LAN 1 (RJ-45)-Anschluss. Unterstützt durch den Marvell 88E1116 Gigabit ® LAN-Controller gestattet dieser Anschluss Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub.
  • Seite 47: Antennenbuchse (Nur In Der Wifi Edition)

    Daten auszutauschen. Schließen Sie die separate omni- direktionale Antenne an diesen Anschluss an. 10. WIFI-AP Solo LED-Anzeige (Nur in der WiFi Edition). Das WIFI-AP Solo verfügt über eine grüne Aktivitätsanzeige (AIR). Genaueres siehe ASUS WiFi-AP Solo-Benutzerhandbuch. 11. Mikrofonanschluss (rosa). Zum Anschluss eines Mikrofons.
  • Seite 48: Interne Anschlüsse

    Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden. FLOPPY HINWEIS: Richten Sie die rote Markierung NOTE: Orient the red markings on the floppy ribbon cable to PIN 1. des Flachbandkabels auf PIN 1 aus. PIN 1 P5NT WS Floppy disk drive connector 2-24 Kapitel 2: Hardware-Beschreibungen...
  • Seite 49: Ide-Anschluss (40-1 Pol. Pri_Ide)

    Flachbandkabels auf PIN 1 aus. (usually zigzag) on the IDE ribbon cable to PIN 1. P5NT WS IDE connector • Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels.
  • Seite 50: Serial Ata-Anschlüsse (7-Pol. Sata1-6)

    Gerätekonfiguration”. SATA2 SATA4 SATA6 SATA1 SATA3 SATA5 P5NT WS SATA connectors Diese Anschlüsse unterstützen Native Command Queuing (NCQ), Power Management (PM)-Umsetzungsalgorithmen, Hot-Swapping und intelligente Installation. Rechtwinkliges Ende Verbinden Sie das rechtwinklige Ende des SATA-Signalkabels mit dem SATA-Gerät. Sie können auch...
  • Seite 51: Usb-Anschlüsse (10-1 Pol. Usb56, Usb78, Usb910)

    P5NT WS USB 2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt� Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard.
  • Seite 52: Ieee 1394A-Anschluss (10-1 Pol. Ie1394_1; 10-1 Pol. Ie1394_2)

    P5NT WS IEEE 1394 connectors Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt� Verbinden Sie zuerst ein 1394-Kabel mit dem ASUS Q-Connector (1394, rot), und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf dem Motherboard.
  • Seite 53: Cpu-, Gehäuse-, Und Netzteillüfteranschlüsse (4 Pol. Cpu_Fan, 3 Pol. Cha_Fan1~4, 3 Pol. Pwr_Fan)

    Rotation +12V +12V Rotation P5NT WS Fan connectors • Die ASUS Q-Fan 2-Funktion wird nur vom CHA_FAN1-Anschluss unterstützt. • Wenn Sie zwei Grafikkarten installieren, empfehlen wir, für optimale Hitzeabsenkung das hintere Gehäuselüfterkabel an den Motherboardanschluss CHA_FAN1 oder CHA_FAN2 anzuschließen. 2-29...
  • Seite 54: Gehäuseeinbruchsanschluss (4-1 Pol. Chassis)

    Sie die Jumpersteckbrücke von den Stiften, wenn Sie die Funktion zur Gehäuseeinbruchserkennung verwenden möchten. CHASSIS (Default) P5NT WS Chassis intrusion connector 10. ATX-Stromanschlüsse (24 pol. EATXPWR, 2 x 4 pol. ATX12V, 4 pol. EZ_PLUG) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen.
  • Seite 55 Konfiguration zu genügen: Normale Auslastung PSC 3.73G 1066 DDR800 1GB*2 Nvidia 7800GTX*2 SATA-HD SATA*4 ESATA-HD IDE-HD CD-ROM • Falls Sie zwei EN7950GX2 Grafikkarten verwenden wollen, finden Sie die Liste qualifizierter Netzteilanbieter auf der NVIDIA Webseite (www.nvidia. com. 2-31 ASUS P5NT WS...
  • Seite 56: Systemtafelanschluss (20-8-Pol. Panel)

    SPEAKER PANEL RESET IDE_LED Requires an ATX power supply. P5NT WS System panel connector Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Die Systemstrom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 57: Asus Q-Connector (Systemtafel)

    ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Verbinden Sie zuerst die passende Fronttafel mit dem ASUS Q-Connector. Die genaue Poldefinition ist auf dem Q- Connector selbst angegeben.
  • Seite 58 2-34 Kapitel 2: Hardware-Beschreibungen...
  • Seite 59: Kapitel 3: Einschalten

    Diese Kapitel beschreibt den Startvorgang und die Schritte zum Ausschalten des Systems. Einschalten Kapitel 3:...
  • Seite 60 K�����l��������� Erstmaliges Starten ..............3-1 Ausschalten des Computers ............3-2 ASUS P5NT WS...
  • Seite 61: Erstmaliges Starten

    Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen im Kapitel 4. ASUS P5NT WS...
  • Seite 62: Ausschalten Des Computers

    Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion Unter Windows 2000: ® Klicken Sie auf die Start-Schaltfläche und dann auf Beenden..Stellen Sie sicher, dass die Option Herunterfahren gewählt wurde. Klicken Sie anschließed auf OK, um den Computer auszuschalten. Die Stromversorgung wird nach dem Herunterfahren von Windows ®...
  • Seite 63: Kapitel 4: Bios-Setup

    Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup Kapitel 4:...
  • Seite 64 K�����l��������� Verwalten und Aktualisieren des BIOS ........4-1 BIOS-Setupprogramm ............... 4-10 Haupt-Menü ................4-14 Erweitert-Menü ................4-19 Energie-Menü ................4-31 Starten-Menü ................4-36 Tools-Menü ................. 4-41 Beenden-Menü ................4-45 ASUS P5NT WS...
  • Seite 65: Verwalten Und Aktualisieren Des Bios

    ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ® ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) Award BIOS Flash-Programm (Aktualisiert das BIOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) Siehe entsprechende Abschnitte für Details zu diesen Dienstprogrammen.
  • Seite 66: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...
  • Seite 67: Aktualisieren Des Bios Über Eine Bios-Datei

    So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...
  • Seite 68: Erstellen Einer Bootfähigen Diskette

    4.1.2 Erstellen einer bootfähigen Diskette Es gibt verschiedene Methoden, eine bootfähige Diskette zu erstellen. DOS-Umgebung a. Stecken Sie eine 1,44 MB-Diskette in das Laufwerk ein. b. Bei der DOS-Eingabeaufforderung tippen Sie bitte format A:/S und drücken Sie anschließend die <Eingabetaste>. Windows XP-Umgebung ®...
  • Seite 69: Asus Ez Flash 2-Programm

    4.1.3 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
  • Seite 70: Aktualisieren Des Bios

    Programms aktualisiert werden. Folgen Sie den nachstehenden Anweisungen, um das BIOS über dieses Programm zu aktualisieren. Laden Sie die neueste BIOS-Datei von der ASUS-Website herunter. Benennen Sie die Datei in P5NT-WS.BIN, und speichern Sie sie auf eine P5NT-WS.BIN, und speichern Sie sie auf eine , und speichern Sie sie auf eine Diskette, CD ROM oder einen USB-Speicherstick im FAT 16/12-Format.
  • Seite 71 Geben Sie im “File Name AwardBIOS Flash Utility for ASUS V1.17 to Program”-Feld den (C) Phoenix Technologies Ltd. All Rights Reserved Namen der BIOS-Datei For C55XEMCP55PXE-P5NT-WS DATE:11/30/2006 ein und drücken Sie die Flash Type - Winbond W39V080A (8Mb) <Eingabetaste>. File Name to Program: P5NT-WS.bin...
  • Seite 72: Speichern Der Aktuellen Bios-Datei

    Stellen Sie sicher, dass das Speichermedium über genügend Speicherplatz für die BIOS-Datei verfügt. So speichern Sie die aktuelle BIOS-Datei mit dem AwardBIOS Flash-Programm: Folgen Sie den Schritten 1 AwardBIOS Flash Utility for ASUS V1.17 bis 6 des voranstehenden (C) Phoenix Technologies Ltd. All Rights Reserved Abschnitts.
  • Seite 73: Asus Crashfree Bios 2-Programm

    4.1.6 ASUS CrashFree BIOS 2-Programm ASUS CrashFree BIOS 2 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren.
  • Seite 74: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 4-10 Kapitel 4: BIOS-Setup...
  • Seite 75: Bios-Menübildschirm

    • Die in diesem Kapitel gezeigten BIOS-Setup-Anzeigen sind nur zur Orientierung gedacht und können sich u.U. von den tatsächlichen Darstellungen auf Ihrem Bildschirm unterscheiden. • Besuchen Sie die ASUS-Website (www.asus.com), um die neuesten BIOS- Informationen herunterzuladen. 4-11 ASUS P5NT WS...
  • Seite 76: Legendenleiste

    4.2.3 Legendenleiste Am unteren Rand des Setup-Bildschirms befindet sich eine Legendenleiste. Mit Hilfe der dort aufgeführten Tasten können Sie sich durch die einzelnen Menüs bewegen. In der folgenden Tabelle werden die Tasten der Legendenleiste und ihre jeweiligen Funktionen beschrieben. Navigationstaste Funktion <F1>...
  • Seite 77: Pop-Up-Fenster

    ↑↓ : Select Item -/+: Change Value F5: Setup Defaults ESC: Exit →←: Select Menu Enter: Select SubMenu F10: Save and Exit Pop-up-Menü 4.2.8 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. 4-13 ASUS P5NT WS...
  • Seite 78: Haupt-Menü

    Sat, Jan 21 2006 Language [English] Item Specific Help Legacy Diskette A: [1.44M, 3.5 in.] Change the day, month, year and century. Primary IDE Master [ST321122A] Primary IDE Slave [ASUS CDS520/A] SATA1 [None] SATA2 [None] SATA3 [None] SATA4 [None] SATA5 [None]...
  • Seite 79: Primäre Ide Master/Slave

    Werte für die anderen Felder in diesem Untermenü aus. Falls das Laufwerk bereits auf einem anderen System formatiert wurde, erkennt das BIOS evtl. falsche Parameter. Wählen Sie [Manual], um die Parameter des IDE-Laufwerks manuell einzugeben. Wenn kein Laufwerk installiert ist, wählen Sie [None]. Konfigurationsoptionen: [None] [Auto] [Manual] 4-15 ASUS P5NT WS...
  • Seite 80: Transfer Mode

    Access Mode [Auto] Mit der Standardeinstellung [Auto] können IDE-Festplatten automatisch erkannt werden. Wählen Sie [CHS], wenn Sie die IDE Primäre Master/Slave auf [Manual] eingestellt haben. Konfigurationsoptionen: [CHS] [LBA] [Large] [Auto] Bevor Sie eine Festplatte konfigurieren, vergewissern Sie sich, dass Sie über die richtigen Konfigurationsinformationen des Festplattenherstellers verfügen.
  • Seite 81: Sata1/2/3/4/5/6

    Bei falschen Einstellungen kann es passieren, dass das System die installierte Festplatte nicht erkennt. Capacity Zeigt die automatisch erkannte Festplattenkapazität an. Dieses Element kann vom Benutzer nicht verändert werden. Cylinder Zeigt die Anzahl der Festplattenzylinder an. Dieses Element kann vom Benutzer nicht verändert werden. 4-17 ASUS P5NT WS...
  • Seite 82: Hdd Smart Monitoring

    Head Zeigt die Anzahl der Lese-/Schreibköpfe der Festplatte an. Dieses Element kann vom Benutzer nicht verändert werden. Landing Zone Zeigt die Anzahl der Landezonen pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden. Sector Zeigt die Anzahl der Sektoren pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden.
  • Seite 83: Erweitert-Menü

    System Clocks FSB & Memory Config Advanced Voltage Control SLI-Ready Memory Not Detected F1:Help ↑↓ : Select Item -/+: Change Value F5: Setup Defaults ESC: Exit →← : Select Menu Enter: Select SubMenu F10: Save and Exit 4-19 ASUS P5NT WS...
  • Seite 84 Lädt Übertaktungsprofile mit optimalen Parametern für Stabilität beim Übertakten. AI N.O.S. Die ASUS AI Non-delay Overclocking System-Funktion erkennt selbstständig die Systemauslastung und steigert entsprechend die Leistung für die anspruchsvollsten Arbeitsvorgänge. Das folgende Element ist nur vom Benutzer einstellbar, wenn AI Tuning auf...
  • Seite 85 Geben Sie den neuen Wert mit den Nummerntasten oder mit <+> und <-> ein. Der Wert kann 533 bis 3000 betragen. Die folgenden Elemente werden vom Benutzer einstellbar, wenn das Element FSB-Memory Clock Mode auf [Unlinked] eingestellt ist. 4-21 ASUS P5NT WS...
  • Seite 86 FSB (QDR), MHz [800] Geben Sie den neuen Wert mit den Nummerntasten oder mit <+> und <-> ein. Der Wert kann 533 bis 3000 betragen. MEM (DDR), MHz [667] Geben Sie den neuen Wert mit den Nummerntasten oder mit <+> und <-> ein.
  • Seite 87: Ai Net2

    In der [Auto]-Einstellung überprüft das BIOS automatisch, ob die CPU TM oder TM2 unterstützen kann. Im TM-Modus wird der CPU- Stromverbrauch reduziert. Im TM2-Modus wird der Stromverbrauch von CPU-Kern und VID reduziert. Konfigurationsoptionen: [Auto] [Disabled] 4-23 ASUS P5NT WS...
  • Seite 88: Chipsatz

    Das folgende Element erscheint nur, wenn ein Intel Pentium 4-Prozessor ® ® installiert ist, der die Enhanced Intel SpeedStep Technologie (EIST) unterstützt. ® Intel(R) SpeedStep Technology [Automatic] Hiermit können Sie die Enhanced Intel SpeedStep Technology benutzen. Wenn ® [Automatic] eingestellt ist, können Sie die System-Energieeinstellungen so verändern, dass die EIST-Funktion aktiviert werden kann.
  • Seite 89: Memory Timing-Einstellung

    Konfigurationsoptionen: [Auto] [1] [2] [3] [4] [5] [6] [7]...[15] tREF [Auto] Konfigurationsoptionen: [Auto] [1] [2] tRD [Auto] Konfigurationsoptionen: [Auto] [1] [2] [3] [4] [5] [6] [7]...[15] tRFC [Auto] Konfigurationsoptionen: [Auto] [1] [2] [3] [4] [5] [6] [7]...[127] 4-25 ASUS P5NT WS...
  • Seite 90 Async Latency [Auto] Konfigurationsoptionen: [Auto] [1.00nS] [1.25nS] [1.50nS] [1.75nS] [2.00nS] [2.25nS] [2.50nS] SLI Broadcast Aperture [Disabled] Konfigurationsoptionen: [Auto] [Disabled] LDT Frequency [5x] Konfigurationsoptionen: [1x] [2x] [3x]...[8x] NVIDIA GPU Ex [Disabled] Aktiviert oder aktiviert die NVIDIA GPU Ex-Funktion. Für diese Funktion wird der ®...
  • Seite 91: Pcipnp

    Sie ein Plug&Play-Betriebssystem verwenden und [Yes] gewählt haben, dann konfiguriert das Betriebssystem die Plug&Play-Geräte, die für das Starten des Systems nicht benötigt werden. Konfigurationsoptionen: [No] [Yes] Primary Display Adapter [PCI] Hier können Sie den Grafik-Controller als primäres Boot-Gerät festlegen. Konfigurationsoptionen: [PCI] [PCI-E] 4-27 ASUS P5NT WS...
  • Seite 92: Onboard-Gerätekonfiguration

    4.4.6 Onboard-Gerätekonfiguration Phoenix-Award BIOS CMOS Setup Utility Advanced Onboard Device Configuration Select Menu IDE Function Setup Item Specific Help Serial-ATA Configuration HD Audio HD Audio [Auto] [Auto] Front Panel Support Type [AC97] Onboard 1st nVidia LAN [Enabled] Onboard 2nd nVidia LAN [Enabled] Onboard LAN Boot ROM [Disabled]...
  • Seite 93 OnBoard LAN Boot ROM [Disabled] Hier können Sie das optionale ROM im integrierten LAN-Controller aktivieren oder deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] Serial Port1 Address [3F8/IRQ4] Hier können Sie die serielle Port1-Basisadresse auswählen. Konfigurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3] [Auto] 4-29 ASUS P5NT WS...
  • Seite 94: Usb-Konfiguration

    Parallel Port Address [378/IRQ7] Hier können Sie die Adresse der parallelen Schnittstelle einstellen. Konfigurationsoptionen: [Disabled] [378/IRQ7] [278/IRQ5] [3BC/IRQ7] Parallel Port Mode [EPP] Hier können Sie den Modus der parallelen Schnittstelle einstellen. Konfigurationsoptionen: [Normal] [EPP] [ECP] [Bi-Directional] Das folgende Element ist nur vom Benutzer einstellbar, wenn Parallel Port Mode auf [ECP] oder [Bi-Directional] eingestellt ist.
  • Seite 95: Energie-Menü

    ACPI APIC Support [Enabled] Hier können Sie die ACPI (Advanced Configuration and Power Interface)- Unterstützung in der ASIC (Application-Specific Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 4-31 ASUS P5NT WS...
  • Seite 96: Apm-Konfiguration

    4.5.3 APM-Konfiguration Phoenix-Award BIOS CMOS Setup Utility Power APM Configuration Select Menu Restore on AC Power Loss [Power-Off] Item Specific Help PWR Button < 4 secs [Instant-Off] Power Up On PCI/PCIE Devices [Disabled] Press [Enter] to select Power On By External Modems [Disabled] whether or not to restart USB Resume from S5...
  • Seite 97 Power On By PS/2 Keyboard [Disabled] Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konfigurationsoptionen: [Disabled] [Space Bar] [Ctrl-ESC] [Power Key] 4-33 ASUS P5NT WS...
  • Seite 98: Hardware-Überwachung

    4.5.4 Hardware-Überwachung Die Elemente in diesem Untermenü zeigen die vom BIOS automatisch ermittelten Hardware-Überwachungswerte an. Wählen Sie ein Element aus, und drücken Sie dann die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Phoenix-Award BIOS CMOS Setup Utility Power Voltage Monitor Select Menu Voltage Monitor CPU_FAN Type...
  • Seite 99 Geschwindigkeit des CPU-Lüfters nicht hoch genug ist. Wenn Sie dieses Element auf [Disabled] einstellen, warnt Sie das System selbst dann nicht, wenn kein Lüfter installiert ist oder der vorhandene Lüfter fehlerhaft arbeitet. Konfigurationsoptionen: [Disabled] [600 RPM] [1200 RPM] [1600 RPM] 4-35 ASUS P5NT WS...
  • Seite 100: Boot-Menü

    B���-M��� Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Phoenix-Award BIOS CMOS Setup Utility Main Advanced Power Boot Tools Exit Boot Device Priority Select Menu Removable Drives...
  • Seite 101: Entfernbare Laufwerke

    4.6.3 Festplatten Phoenix-Award BIOS CMOS Setup Utility Boot Hard Disk Drives Select Menu 1. SATA X: XXXXXXXXX Item Specific Help 1. SATA X: XXXXXXXXX Hier können Sie an das System angeschlossene Festplatten zuweisen. 4-37 ASUS P5NT WS...
  • Seite 102: Booteinstellungskonfigurationen

    4.6.4 Booteinstellungskonfigurationen Phoenix-Award BIOS CMOS Setup Utility Boot Boot Settings Configuration Select Menu Case Open Warning [Enabled] Item Specific Help Quick Boot [Enabled] Boot Up Floppy Seek [Disabled] Press [Enter] to Bootup Num-Lock [On] enable or disable. Typematic Rate Setting [Disabled] Typematic Rate (Chars/Sec) Typematic Delay (Msec)
  • Seite 103: Sicherheit

    Hier können Sie die Vollbildlogoanzeigefunktion aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Vergewissern Sie sich, dass dieses Element auf [Enabled] eingestellt ist, wenn Sie die ASUS MyLogo™2-Funktion verwenden wollen. Halt On [All Errors] Erlaubt Ihnen, den Fehlermeldungstyp festzulegen. Konfigurationsoptionen: [All Errors] [No Errors] [All, But Keyboard] [All, But Diskette] [All, But Disk/Key] 4.6.5...
  • Seite 104: Passwort Vergessen

    Bestätigen Sie das Passwort, wenn das System Sie dazu auffordert, indem Sie genau die gleichen Zeichen erneut eingeben, und drücken Sie die <Eingabetaste>. Im Passwortfeld wird [Set] angezeigt. So löschen Sie das Passwort: Wählen Sie das Passwortfeld und drücken Sie zweimal die <Eingabetaste>. Die folgende Nachricht erscheint: PASSWORD DISABLED !!! Press any key to continue...
  • Seite 105: Tools-Menü

    →←: Select Menu Enter: Select SubMenu F10: Save and Exit ASUS Music Alarm [Disabled] Aktiviert oder deaktiviert die ASUS Music Alarm-Funktion. Konfigurationsoptionen: [Disabled] [Enabled] Die folgenden Elemente lassen sich nur vom Benutzer einstellen, wenn der ASUS Music Alarm aktiviert ist.
  • Seite 106: Asus O.c. Profile

    Konfigurationsoptionen: [10 Mins] [20 Mins] [30 Mins] [1 Hour] Volume [16] Hier können Sie die Lautstärke des Weckalarms festlegen. Konfigurationsoptionen: [01] ~ [32] 4.7.2 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Phoenix-Award BIOS CMOS Setup Utility Tools ASUS BIOS Profile...
  • Seite 107 Legen Sie ein Speichermedium mit genügend Speicherplatz ein. Schalten Sie das System ein. Öffnen Sie das BIOS-Setupprogramm und gehen Sie ins “Tools”-Menü. Wählen Sie “Save to File.” Drücken Sie die <Eingabetaste>, und der Einstellungsbildschirm wird angezeigt. 4-43 ASUS P5NT WS...
  • Seite 108: Asus Ez Flash 2

    Die BIOS-Datei wird als “xxx.CMO“ gespeichert. 4.7.3 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.
  • Seite 109: Beenden-Menü

    Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie Ok, um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. 4-45 ASUS P5NT WS...
  • Seite 110 4-46 Kapitel 4: BIOS-Setup...
  • Seite 111 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- Kapitel 5: U���������u�g...
  • Seite 112 K�����l��������� Installieren eines Betriebssystems ..........5-1 Support DVD-Informationen ............5-1 Software-Informationen ............... 5-9 RAID configurations ..............5-32 Erstellen einer RAID-Treiberdiskette ........5-40 ASUS P5NT WS...
  • Seite 113: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 5.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 114: Drivers-Menü

    Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll - Installation Wizard for Drivers Installiert alle Treiber über den Installationsassistenten. Nvidia nForce Chipset Driver Installiert den NVIDIA Chipsatztreiber für den NVIDIA...
  • Seite 115: Utilities-Menü

    Mit der ASUS AI Suite-Anwendung können Sie die PCI-E-Bandbreite zwischen den Steckplätzen PCIEx16_1 und PCIEx16_2 hin- und herschalten. ASUS Music Alarm Der ASUS Music Alarm ist ein Audiowecker, der Sie mit Ihrer Lieblings-CD weckt. Klicken Sie auf , um das nächste Fenster anzuzeigen.
  • Seite 116 Adobe Reader V7.0 Installiert Adobe Acrobat Reader, um Ihnen das Öffen, Lesen und Drucken von ® ® Dokumenten im Portable Document Format (PDF) zu ermöglichen. Microsoft DirectX 9.0c Installiert den Microsoft DirectX 9.0c-Treiber. Microsoft DirectX 9.0c ist eine ® ® Multimediatechnologie, die Grafik und Sound von Computern verbessert.
  • Seite 117: Make Disk-Registerkarte

    NVIDIA 64bit 2003/XP/Vista SATA RAID Driver Hier können Sie eine NVIDIA Serial ATA RAID-Treiberdiskette für ein ® 32-/64-Bit-System erstellen. Sil3531 32bit 2K/XP/2003/Vista SATA Driver NVIDIA 64bit XP/2003/Vista SATA Driver Hier können Sie eine Silicon Image Serial ATA-Treiberdiskette für ein ® 32-/64-Bit-System erstellen. ASUS P5NT WS...
  • Seite 118: Manuals-Menü

    Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. 5.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. Kapitel 5: Software-Unterstützung...
  • Seite 119: Weitere Informationen

    Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Spezifikationen des Motherboards an. DVD durchsuchen Zeigt den Inhalt der Support-DVD in einem Fenster an. ASUS P5NT WS...
  • Seite 120: Formular Für Technische Unterstützung

    Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Der Inhalt der Support-DVD wird mit Kurzbeschreibungen im Textformat dargestellt. Kapitel 5: Software-Unterstützung...
  • Seite 121: Software-Information

    ASUA Update-Hilfsprogramm von der Support-DVD installiert. Siehe Abschnitt “5.2.3 Utilities-Menü” für mehr Details. • Bevor Sie ASUS MyLogo2™ benutzen, machen Sie mit dem Hilfsprogramm Award BIOS Flash eine Sicherungskopie Ihrer originalen BIOS-Datei, oder beziehen Sie die neueste BIOS-Version von der ASUS-Webseite. Siehe Abschnitt “4.1.4 Aktualisieren des BIOS.”...
  • Seite 122 Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Wenn der Bildschirm zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, flashen Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach dem Flashen des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.
  • Seite 123: Audio-Konfigurationen

    HD Audio Manager-Symbol in der Taskleiste. Doppelklicken Sie auf das SoundEffect-Symbol in der Taskleiste, um den Realtek HD Audio Manager anzuzeigen. Realtek HD Audio Manager Realtek HD Audio Manager Beenden Konfigurations- optionen Verkleinern Fenster für Kontroll- einstellungen Informationen 5-11 ASUS P5NT WS...
  • Seite 124 Informationen Klicken Sie die Informationsschaltfläche um Informationen zur Version des Audiotreibers und der DirectX-Version, dem Audio-Controller, dem Audio- Codec und den Spracheinstellungen anzuzeigen. Verkleinern Klicken Sie auf die Verkleinern-Schaltfläche ( ), um die Fensterdarstellung zu verkleinern. Beenden Klicken Sie auf die Beenden-Schaltfläche ( ), um den Realtek HD Audio Manager zu verlassen.
  • Seite 125 Verändern Sie Wave, SW Synth, Front, Rear, Subwoofer, CD-Lautstärke, Mic-Lautstärke, Line-Lautstärke, und den Stereo-Mix, indem Sie auf den Kontrollschaltflächen die gewünschten Werte einstellen. Klicken Sie auf , um die Mixer-Einstellungen wirksam zu machen und das Programm zu verlassen. 5-13 ASUS P5NT WS...
  • Seite 126 Audio I/O Die Audio I/O-Option lässt Sie Ihre Eingangs/Ausgangseinstellungen festlegen. So stellen Sie die Audio I/O-Optionen ein: Klicken Sie im Realtek HD Audio Managerauf die Audio I/O- Registerkarte. Klicken Sie auf das Pulldown- Menü, um die Kanal-Konfiguration auszuwählen. Das Kontrolleinstellungsfenster zeigt den Status der angeschlossenen Geräte an.
  • Seite 127 Klang, den Bewegungspfad oder die Umgebungseinstellungen zu verändern. Klicken Sie auf , um Ihre Einstellungen zu testen. Klicken Sie auf , um die 3D Audio Demo-Einstellungen wirksam zu machen und das Programm zu verlassen. 5-15 ASUS P5NT WS...
  • Seite 128: Asus Pc Probe Ii

    Desktop aus zu starten, klicken Sie Start > Um PC Probe II vom Windows ® Programme > ASUS > PC Probe II > PC Probe II v1.xx.xx. Das PC Probe II Hauptfenster wird angezeigt. Wenn das Programm gestartet ist, erscheint das PC Probe II-Symbol in der Windows -Taskleiste.
  • Seite 129: Preference (Eigenschaften)

    Genaueres hierzu im Abschnitt über die Überwachungsanzeigen. Preference (Eigenschaften) In diesem Feld des Hauptfensters können Sie die Programmeigenschaften verändern. Klicken Sie das Kästchen vor der jeweiligen Eigenschaft an, um sie zu aktivieren oder zu deaktivieren. 5-17 ASUS P5NT WS...
  • Seite 130: Hardwareüberwachungsanzeigen

    Hardwareüberwachungsanzeigen Die Hardwareüberwachungsanzeigen geben die jeweiligen Werte wieder, die von Systemsensoren für Lüfterdrehzahlen, CPU-Temperatur und Spannungen ermittelt werden. Die Hardwareüberwachungsanzeigen können in zwei verschiedenen Modi angezeigt werden: sechseckig (groß) und rechteckig (klein). Wenn Sie die Option “Enable Monitoring Panel” (Überwachungsanzeige aktivieren) unter Preference anwählen, erscheinen die Überwachungsanzeigen auf Ihrem Computerdesktop.
  • Seite 131 DMI Browser Klicken Sie , um den DMI (Desktop Management Interface)- Browser anzuzeigen. Dieser Browser gibt Desktop- und Systeminformationen wieder. Klicken Sie das Plus-Zeichen (+) vor dem Element DMI Information an, um die verfügbaren Informationen anzuzeigen. 5-19 ASUS P5NT WS...
  • Seite 132 PCI Browser Klicken Sie , um den PCI (Peripheral Component Interconnect)- Browser anzuzeigen. Dieser Browser liefert Informationen zu den in Ihrem System installierten PCI-Geräten. Klicken Sie das Plus-Zeichen (+) vor dem Element PCI Information an, um die verfügbaren Informationen anzuzeigen. Usage Der Usage-Browser zeigt Informationen zu CPU-, Festplatten und Speicherauslastung in Echtzeit an.
  • Seite 133: Pc Probe Ii Konfigurieren

    Threshold-Registerreiter ermöglicht Ihnen, die Sensoren zu aktivieren, oder die Sensorengrenzwerte einzustellen. Der Preference-Registerreiter lässt Sie Sensoralarme einstellen oder die Temperaturskala verändern. Lädt die Standard- Grenzwerte für jeden Verwirft Ihre Lädt Ihre Sensor Veränderungen gespeicherte Konfiguration Übernimmt Ihre Veränderungen Speichert Ihre Konfiguration 5-21 ASUS P5NT WS...
  • Seite 134: Asus Music Alarm

    Während des POST drücken Sie die <Del> (Entf)-Taste, um in das BIOS- Setup zu gelangen. Gehen Sie in das Menü Tools und wählen Sie ASUS Music Alarm aus. Setzen Sie das Element ASUS Music Alarm auf [Enabled]. Siehe Abschnitt “4.8.1 ASUS Music Alarm” für Details.
  • Seite 135: Konfiguration Des Betriebssystems

    So konfigurieren Sie ASUS Music Alarm in Windows ® Legen Sie die Support-DVD in das optische Laufwerk ein. Klicken Sie auf den Tab Utilities und wählen Sie ASUS Music Alarm aus, um das Hilfsprogramm zu installieren. Legen Sie eine Audio-CD in das optische Laufwerk.
  • Seite 136: Einstellen Der Lautstärke

    Funktionen (LAN, Tastatur, Maus, PCI/PCIE-Geräte, Modem) deaktiviert. • Wenn das System nicht richtig verbunden ist oder kein optisches Laufwerk bzw. keine Audio-CD erkannt wird, wird ASUS Music Alarm automatisch deaktiviert/ausgeschaltet. • Während der Music Alarm ausgeführt wird, sind die Funktionen an der Frontseite des optischen Laufwerkes automatisch deaktiviert.
  • Seite 137: Asus Ai Suite

    5.3.5 ASUS AI Suite Mit ASUS AI Suite können Sie die Programme AI Gear, AI N.O.S., AI Booster, AI Nap, und Q-Fan einfach starten. AI Suite installieren So installieren Sie AI Suite auf Ihrem Computer: Legen Sie die Support-DVD in das optische Laufwerk. Das Treiberinstallations-Menü...
  • Seite 138: Weitere Funktionstasten

    Weitere Funktionstasten Klicken Sie auf in der rechten Ecke des Hauptfensters, um das Überwachungsfenster zu öffnen. Zeigt die CPU- /System-temperatur, CPU-/Arbeitsspeicher- /PCIE-Spannung und CPU-/Gehäuselüfter- geschwindigkeit an. Zeigt die FSB-/CPU- Frequenz an Klicken Sie auf in der rechten Ecke des erweiterten Fensters, um die Temperatur von Celsius zu Fahrenheit umzuschalten.
  • Seite 139: Asus Ai Gear

    5.3.6 ASUS AI Gear ASUS AI Gear stellt vier Systemleistungsoptionen zur Verfügung, die Ihnen gestatten, die besten Leistung für Ihre Bedürfnisse auszuwählen. Dieses einfach zu benutzende Hilfsprogramm regelt die Prozessorfrequenz und die VCore- Spannung, um die Systemgeräusche und den Leistungsverbrauch zu minimieren.
  • Seite 140: Asus Ai Nap

    5.3.7 ASUS AI Nap Diese Funktion gestattet Ihnen, während Ihrer Abwesenheit den Leistungs- verbrauch des Computers zu minimieren. Aktivieren Sie diese Funktion für einen minimalen Leistungsverbrauch und einen leisen Systembetrieb. Nach der AI Nap-Installation von der mitgelieferten Support-DVD können Sie das Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten.
  • Seite 141: Asus Ai N.o.s

    5.3.8 ASUS AI N.O.S. Die ASUS Non-delay Overclocking System-Funktion ermittelt intelligent die Systembelastung und steigert automatisch die Leistung für die wichtigsten Arbeitsaufgaben. Nach der Installation von AI Suite von der mitgelieferten Support-DVD können Sie das Programm durch Doppelklicken auf das AI Suite-Symbol in der Windows- Taskleiste und den anschließenden Klick auf die AI N.O.S.-Schaltfläche im AI...
  • Seite 142: Asus Q-Fan

    5.3.9 ASUS Q-Fan Die ASUS Q-Fan Control-Funktion ermöglicht Ihnen einen geeigneten Leistungspegel für den CPU-Lüfter oder den Gehäuselüfter für eine effektive Systemkühlung einzustellen. Nach der Aktivierung der Q-Fan-Funktion könnne die Lüfter so eingestellt werden, dass sie entsprechend der Temperatur automatisch die Drehzahl regeln oder die maximale Drehzahl erreichen.
  • Seite 143: Ai Booster

    5.3.10 AI Booster Mit dem ASUS AI Booster-Programm können Sie die Prozessorgeschwindigkeit unter WIndows übertakten, ohne das BIOS dafür öffnen zu müssen. ® Sobald Sie AI Booster von der beigefügten Support-DVD installiert haben, können Sie das Programm öffnen, indem Sie auf das AI Booster-Symbol in der Windows ®...
  • Seite 144: Raid-Definitionen

    RAID-K����gu�������� Das Motherboard ist mit zwei RAID-Controllern ausgestattet, mit denen Sie Serial ATA-Laufwerke als RAID-Sets konfigurieren können. Die NVIDIA Southbridge verfügt über einen Hochleistungs-SATA RAID- • ® Controller, der RAID 0, RAID 1, RAID 0+1, RAID 5 und JBOD für sechs unabhängige Serial ATA-Kanäle unterstützt.
  • Seite 145: Nvidia ® Raid-Konfigurationen

    “4.4.6 Onboard-Gerätekonfiguration > Serial-ATA-Konfiguration”. Wählen und aktivieren Sie die IDE- oder SATA-Festplatte(n), die Sie als RAID konfigurieren möchten. Details hierzu siehe Abschnitt “4.4.6 Onboard- Gerätekonfiguration > Serial-ATA-Configuration”. Speichern Sie Ihre Einstellungen und verlassen Sie das BIOS-Setup. 5-33 ASUS P5NT WS...
  • Seite 146 Vergessen Sie nicht, Ihre NVRAID-Einstellungen nach dem Löschen des CMOS erneut einzugeben, ansonsten erkennt das System Ihre RAID-Einstellungen nicht. • Genauere Informationen zu NVIDIA RAID-Konfiguration finden Sie im ® “NVIDIA RAID Benutzerhandbuch” auf der Motherboard Support-DVD. ® • Wenn Sie ein Windows 2000-Betriebssystem verwenden, vergewissern Sie sich, dass der Windows 2000 Service Pack 4 oder neuere Versionen installiert sind.
  • Seite 147: Erstellen Eines Raid-Laufwerkes

    Drücken Sie <Y>, um die ausgewählten Festplatten zu löschen, oder <N>, um ohne Löschung der Festplatten fortzufahren. Es erscheint die folgende Bildschirmanzeige. Beachten Sie, dass bei der Benutzung dieser Option alle Daten der RAID- Laufwerke gelöscht werden� 5-35 ASUS P5NT WS...
  • Seite 148: Wiederherstellung Eines Raid-Arrays

    NVIDIA RAID Utility Oct 5 2004 - Array List - Boot Status Vendor Array Model Name Healthy NVIDIA MIRROR XXX.XXG [Ctrl-X]Exit [↑↓]Select [B]Set Boot [N]New Array [ENTER]Detail An der Unterseite des Bildschirms wird eine neue Gruppe von Navigationstasten angezeigt. Drücken Sie <Ctrl+X>, um die Einstellungen zu speichern und das Programm zu verlassen.
  • Seite 149 Drücken Sie auf <Enter>, um die Wiederherstellung des Arrays zu starten, oder drücken Sie auf <Esc>, um den Vorgang abzubrechen. Nach dem Wiederherstellungsprozess erscheint das Array List-Menü. Um den Wiederherstellungsprozess fertig zu stellen, müssen Sie Window XP öffnen ® und das NVIDIA-Programm ausführen. 5-37 ASUS P5NT WS...
  • Seite 150: Löschen Eines Raid-Arrays

    Löschen eines RAID-Arrays So löschen Sie ein RAID-Array: Benutzen Sie im Array List-Menü die <Auf>- oder<Ab>-Pfeiltasten, um ein RAID-Array auszuwählen und drücken Sie dann auf <Enter>. Es erscheinen die Details für dieses RAID-Array. Array 1 : NVIDIA MIRROR XXX.XXG - Array Detail - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K...
  • Seite 151: Löschen Der Laufwerksdaten

    [Y] YES Drücken Sie auf <Y>, um die Daten auf der Festplattte zu löschen. oder drücken Sie auf <N>, um abzubrechen. Beachten Sie, dass bei der Benutzung dieser Option alle Daten der RAID- Laufwerke gelöscht werden� 5-39 ASUS P5NT WS...
  • Seite 152: Erstellen Einer Raid-Treiberdiskette

    Erstellen einer RAID-Treiberdiskette Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows 2000/XP ® auf einem Laufwerk eines RAID-Sets installieren. So erstellen Sie eine RAID-Treiberdiskette: Legen Sie die Motherboard Support-DVD in das optische Laufwerk ein. Wählen Sie den Make Disk-Registerreiter. Wählen Sie aus dem Make Disk-Menü...
  • Seite 153 Dieses Kapitel erklärt Ihnen, wie SLI-fähige PCI Express-Grafikkarten installiert werden. ® NVIDIA Dual Graphics T�����l�g��u���������u�g...
  • Seite 154: Übersicht

    K�����l��������� Übersicht ..................6-1 Einrichten von Dual-Grafikkarten ..........6-2 ASUS P5NT WS P5NT WS...
  • Seite 155: Übersicht

    Sie sollten über zwei von NVIDIA zertifizierte, identische Grafikkarten ® verfügen. • Eine Liste qualifizierter, SLI-bereiter Grafikkarten für dieses Motherboard finden Sie auf der ASUS-Webseite (www.asus.com). • Vergewissern Sie sich, dass Ihr Grafikkartentreiber die NVIDIA NVIDIA Dual ® Graphics-Technologie unterstützt. Die neuesten Treiber stehen auf der unterstützt.
  • Seite 156: Installieren Von Grafikkarten

    E��������� v�� Du�l-G����������� 6.2.1 Installieren von Grafikkarten Installieren Sie nur identische Grafikkarten, die von NVIDIA zertifiziert sind. ® Grafikkarten verschiedenen Typs arbeiten nicht zufriedenstellend miteinander. So installieren Sie die Grafikkarten: Halten Sie zwei Grafikkarten bereit. Jede Grafikkarte sollte über vergoldete Kontaktstifte für die Verbindung verfügen.
  • Seite 157 (PCIEX16_1). Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Stecken Sie die zweite Grafikkarte in den anderen Steckplatz (PCIEX16_3). Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Falls nötig, verbinden Sie die PCI Express-Grafikkarten mit einer zusätzlichen Stromquelle. ASUS P5NT WS...
  • Seite 158 Befestigen Sie die Verbindung mit den vergoldeten Kontaktstiften beider Grafikkarten. Vergewissern Sie sich, dass die Verbindung sicher befestigt ist. Verbindung Ein Netzteil mit hoher Leistungs-fähigkeit auf der +12 Volt bzw. PCI-E Leitung wird benötigt. Beachten Sie hierzu die Netzteil-Anforderungen bzw. Netzteildokumentation.
  • Seite 159: Installieren Der Gerätetreiber

    Wählen Sie im nView Desktop Manager-Fenster den D e s k t o p Management-Registerreiter. Klicken Sie auf P r o p e r t i e s (Eigenschaften), um das Display Properties (Eigenschaften von Anzeige)-Dialogfenster zu öffnen. ASUS P5NT WS...
  • Seite 160: Klicken Sie Auf Den Schalter

    In diesem Dialogfenster wählen Sie den Einstellungen-Registerreiter, und klicken Sie auf Erweitert. Wählen Sie den NVIDIA GeForce- Registerreiter. Klicken Sie auf den Schalter links, um das folgende Menü anzuzeigen, und wählen Sie dann das SLI multi-GPU-Element aus. Schalter Haken Sie das Kästchen Enable SLI multi-GPU (SLI Multi-Grafikprozessoren aktivieren) an.

Inhaltsverzeichnis
