Sistema de medição de posição do campo magnético
7
Interface analógica, saída de comutação e seleção do tipo de ímã (continuação)
BMP 01-ZPZ _ _ _ _A-_ _ _ _-_ _-P_ _/P_ _-S4/P_ _-S75
Operação normal
2 s
Modo de ajuste
|Verde 2 Hz
Amarelo 2 Hz
Vermelho 2 Hz
Range Teach Minimum
2 ×
Range Teach Maximum
3 ×
Ajustar a inclinação da curva característica
4 ×
Ajustar o ponto de comutação
5 ×
Definir a lógica do ponto de comutação
6 ×
Ajustar o tipo de ímã
7 ×
Reinicialização para os ajustes de fábrica
8×

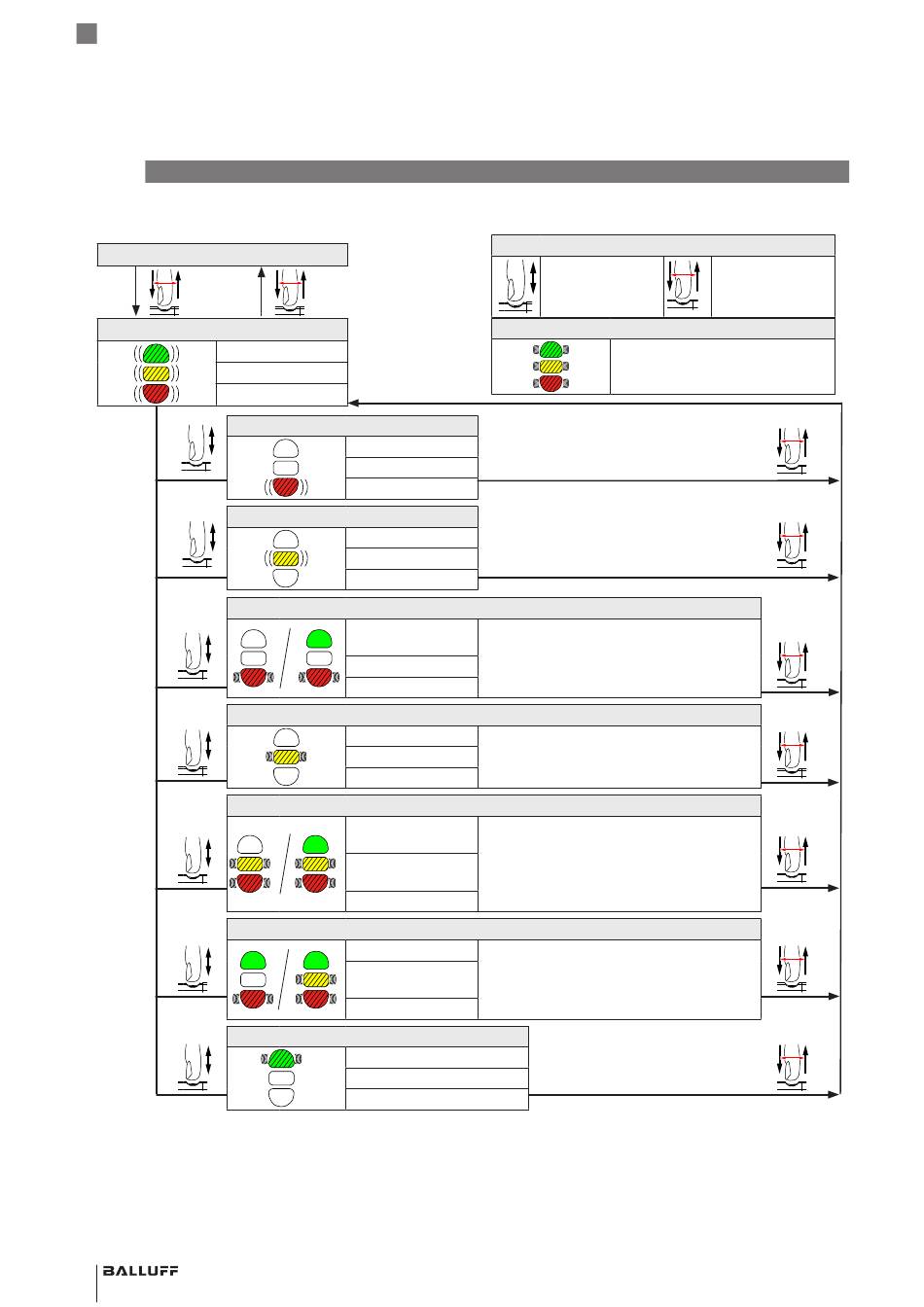

Fig. 7-8: Visão geral do modo de ajuste (ajustes por meio do botão)
Se o sensor for operado em modo de compatibilidade (consulte Parâmetros de comunicação na página 19), não há
necessidade de ajustar o tipo de ímã. Neste caso, a reinicialização para o ajuste de fábrica é feita pressionando 7 vezes.
18 português
2 s
Verde desligado
Amarelo desligado
Vermelho 2 Hz
Verde desligado
Amarelo 2 Hz
Vermelho desligado
Verde ligado/
desligado
Amarelo desligado
Vermelho 5 Hz
Verde desligado
Amarelo 5 Hz
Vermelho desligado
Verde ligado/
desligado
Amarelo 5 Hz
Vermelho 5 Hz
|Verde 2 Hz
Amarelo desligado/
ligado
Vermelho 2 Hz
|Verde 5 Hz
Amarelo desligado
Vermelho desligado
Legendas
Pressionar o
botão
brevemente
Erro de ajuste
Todos os LEDs piscam por 3 s a
5 Hz (assíncronos)
Verde ligado = flanco descendente
Verde desligado = flanco ascendente
Alterar: pressionar o botão brevemente
O ponto de comutação de entrada e de
saída deve ser programado (ou seja, o
processo deve ser realizado duas vezes).
Verde ligado = contato normalmente fechado
Verde desligado = contato normalmente
aberto
Alterar: pressionar o botão brevemente
Amarelo ligado = axial
Amarelo desligado = radial
Alterar: pressionar o botão brevemente
Pressionar e
2 s
segurar o botão
por 2 s
2 s
2 s
2 s
2 s
2 s
2 s
2 s
