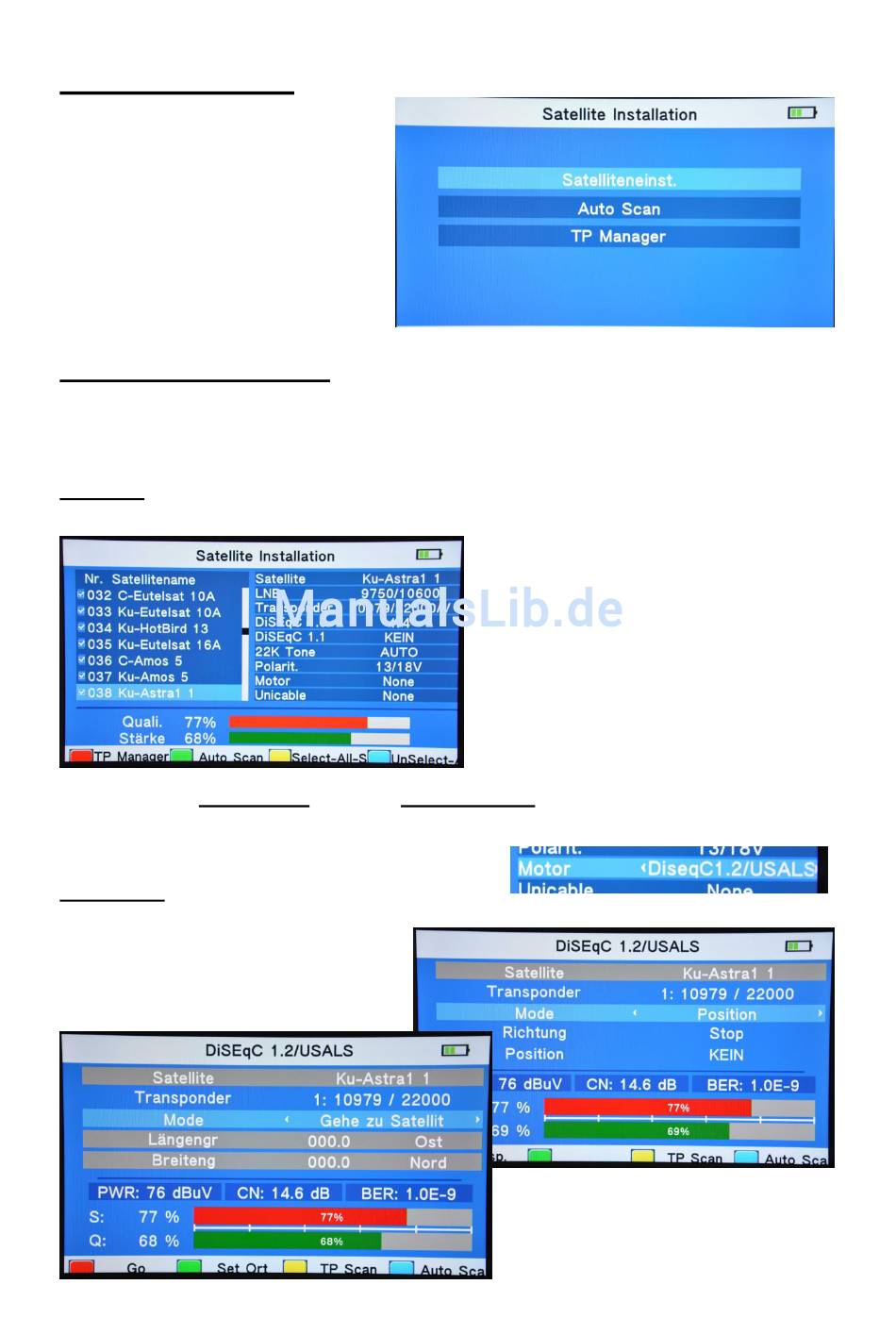

SAT-Installation

Dieser Menüzweig beinhaltet
alle Voreinstellungen, die zur
individuellen Anpassung Ihres
Messgerätes dienen. Hier
können Satellitendaten
verändert oder hinzugefügt, die
jeweiligen Transponderdaten
editiert oder neue hinzugefügt
werden.
Satelliten Einstellungen
Unter dieser Rubrik können Sie die Grunddaten der vorhandenen Satelliten
einsehen, bearbeiten oder löschen. Auch die Zuordnung der Satelliten zu den
Parametern der Empfangsanlage geschieht hier.
Hinweis: Ob die gewählten Einstellungen sinnvoll sind, also überhaupt ein
Signal liefern, zeigen die beiden Balken für Signalstärke und -qualität an.
Auch ein evtl. Dreh-Motor oder ein Unicable-LNB lassen sich hier
konfigurieren. In diesen Fällen öffnet sich ein entsprechendes
Bearbeitungsfenster.
Drehmotor (DiSEqC 1.2 /USALS Version )
Nach Auswahl der Motorvariante
öffnet ein Druck auf "OK" das
Fenster zur Eingabe der
entsprechenden Parameter.
Wählen Sie mit den ▲▼ Tasten den
zu bearbeitenden Satelliten aus und
markieren ihn mit "OK". Wechseln
Sie dann mit den ◄► Tasten ins
Parameterfeld. Dort wählen Sie:
LNB-LOF, Start-Transponder ,
DiSEqC Version &- Kanal,
ggf. die 22kHz- und 13/18V-Werte .
Je nach Auswahl im Feld "Mode"
erscheinen Eingabefenster, die
entsprechend ausgefüllt werden.
10
