Summit SCT 845 SE Bedienungsanleitung
Dvb-s/s2/s2x, dvb-t/t2, dvb-c
Inhaltsverzeichnis
2025

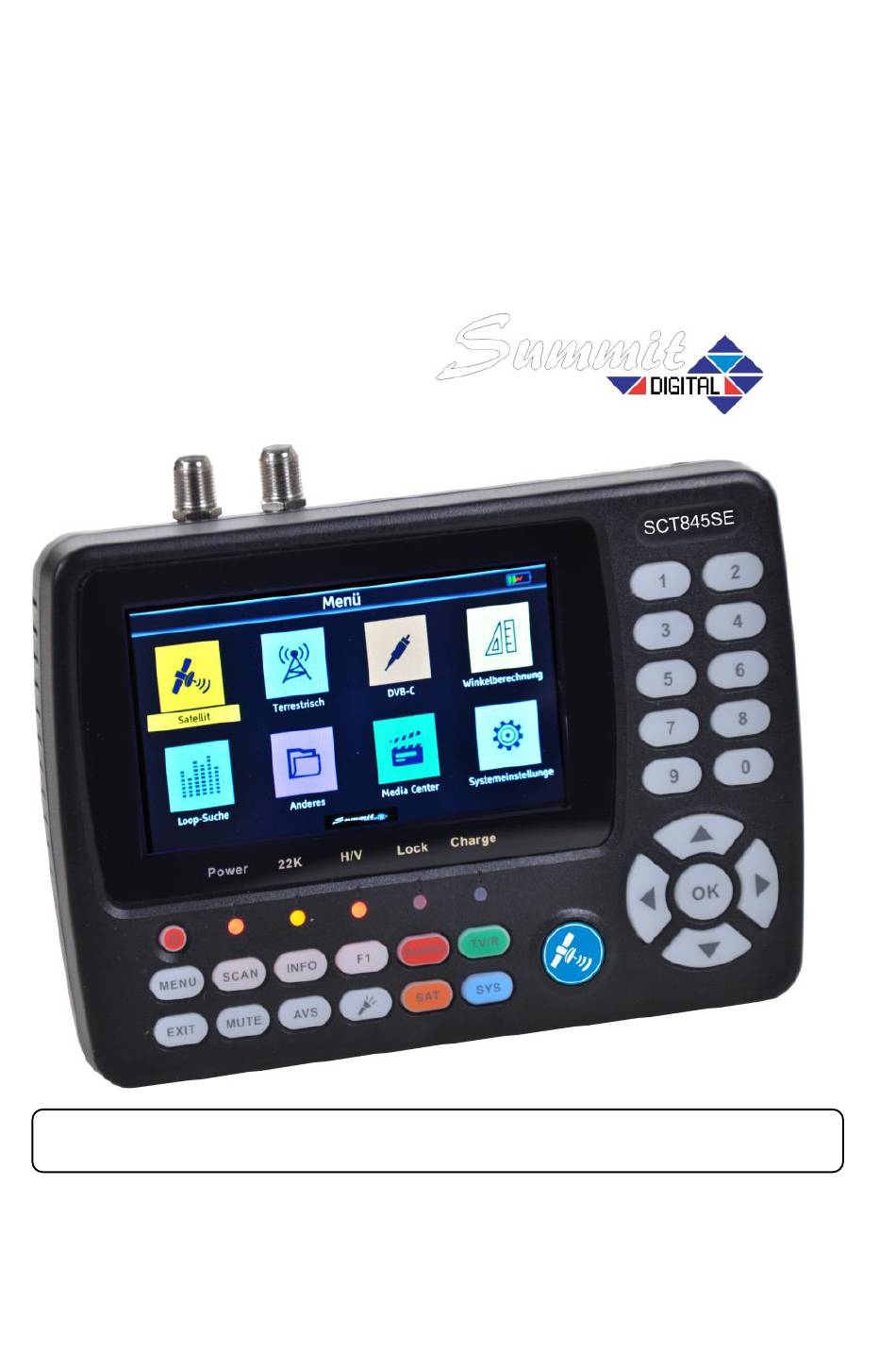

BEDIENUNGSANLEITUNG
Summit SCT 845 SE
DVB-S/S2/S2X
DVB-T/T2
DVB-C
IMPORTEUR: Erwin Weiß GmbH - Glashüttenweg 42 - 93437 Furth im Wald
info@iev-weiss.com - www.iev-weiss.com - Tel.: 09973 8417-0
Weitere Informationen, Fotos und Downloads auf www.summit-digital.de
Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind
urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH.
Inhaltsverzeichnis
Verwandte Anleitungen für Summit SCT 845 SE
Inhaltszusammenfassung für Summit SCT 845 SE
- Seite 1 IMPORTEUR: Erwin Weiß GmbH - Glashüttenweg 42 - 93437 Furth im Wald info@iev-weiss.com - www.iev-weiss.com - Tel.: 09973 8417-0 Weitere Informationen, Fotos und Downloads auf www.summit-digital.de Alle Inhalte dieser Bedienungsanleitung, insbesondere Fotos, Grafiken und Texte sind urheberrechtlich geschützt. Das Urheberrecht liegt bei Fa. Erwin Weiß GmbH.
-
Seite 2: Inhaltsverzeichnis
INHALT 1. GRUNDLAGEN....................3 1.1 WICHTIGE SICHERHEITSHINWEISE..................3 1.2 LIEFERUMFANG..........................3 1.3 TASTENBELEGUNG UND ANSCHLÜSSE................4 2. FUNKTIONSUMFANG..................5 3. MENÜ UND EINSTELLUNGEN................. 6 3.1 DVB-S2............................6 3.2 DVB-T2............................10 3.3 DVB-C............................12 3.4 WINKELBERECHNUNG....................... 13 3.5 LOOP SUCHE..........................13 3.6 ANDERES............................ -
Seite 3: Grundlagen
1. GRUNDLAGEN WICHTIGE SICHERHEITSHINWEISE Vielen Dank, dass Sie sich für ein Produkt von Summit entschieden haben. Bitte beachten Sie die folgenden Hinweise um eine sichere und bestimmungsgemäße Nutzung des Messgerätes zu gewährleisten. • Lesen Sie die Anleitung bevor Sie mit der Nutzung des Gerätes beginnen. -
Seite 4: Tastenbelegung Und Anschlüsse
1.3 TASTENBELEGUNG UND ANSCHLÜSSE BEZEICHNUNG FUNKTION Schaltet das Messgerät an/aus Charge Lade-LED LOCK Leuchtet wenn ein empfangbares Signal anliegt Vertikal /Horizontal Anzeige (H=rot=18V | V=grün=13V) 22kHz 22kHz Anzeige Power Betriebsanzeige Zeigt das Hauptmenü oder springt zurück zum vorigen MENU Menü wenn Sie sich in einem Untermenü befinden. EXIT Verlässt die aktuelle Einstellung und speichert SCAN... -
Seite 5: Funktionsumfang
BEZEICHNUNG FUNKTION 22 LNB Anschluss zum Messen von DVB-S/S2 23 RF Anschluss zum Messen von DVB-T/T2/C Anlagen 24 DC OUT 12V Ausgang für externe Geräte 25 HDMI HDMI Ausgang 26 AV OUT AV Ausgang 27 AV IN AV Eingang 28 LED Taschenlampe 29 USB USB Anschluss für Updates und Mediaplayer... -
Seite 6: Menü Und Einstellungen
MENÜ UND EINSTELLUNGEN Wenn das Signalkabel am Messgerät angeschlossen ist (Anschluss RF für DVB- S/S2, Anschluss ANT für DVB-T/T2 und DVB-C) können Sie mit der Taste das Hauptmenü des Messgerätes öffnen. • DVB-S2 Satellit • DVB-T2 terrestrisch • DVB-C Kabel •... - Seite 7 3.1.4 Frequenz Anzeige der Frequenz des gewählten Transponders. Manuelle Eingaben über die Nummerntasten sind möglich. (INFO: Jeder Satellit verfügt über eine gewisse Anzahl von Transpondern. Je nach benötigter Datenmenge der einzelnen Programme variiert die Anzahl der Programme pro Transponder. Auf dem Transponder mit der Frequenz 11494 finden Sie z.B. Das Erste HD, arte HD, SWR BW HD, SWR RP HD [Stand 10.10.2024]) 3.1.5 Symbolrate Anzeige der Symbolrate des gewählten Transponders.
- Seite 8 3.1.A Statusleiste am unteren Bildschirmrand Am unteren Bildschirmrand finden Sie zusätzliche Funktionen. F1 Autotest ermöglicht ein Absuchen aller Transponder des gewählten Satelliten, um festzustellen, welche davon aktiv sind und wofür sie benutzt werden. Dazu öffnet sich folgendes Fenster: F1 ermöglicht die Auswahl aller (mit roter Taste), keines (mit grüner Taste) oder eines bestimmten (mit Pfeiltasten ausgewählten und mit OK bestätigten) Transponders.
- Seite 9 3.1.13 DVB-S/S2 Suche Sind alle Parameter korrekt eingegeben, so können Sie mit einem Druck auf die Suche starten. Der rote Balken oben zeigt Ihnen die Signalstärke in dBµV, der grüne Balken darunter die Qualität. C/N und BER werden Ihnen ebenfalls angezeigt. (INFO: Eine Erklärung der angezeigten Werte finden Sie ab Seite 25 dieser Anleitung •...
-
Seite 10: Dvb-T2
3.2 DVB-T/T2 3.2.1 Land Wählen Sie Ihr Land mit 3.2.2 Kanal Auswahl des TV-Kanals 3.2.3 Frequenz Frequenz des unter 3.2.2. ausgewählten Kanals in kHz (z.B. Kanal 30 = 546 MHz = 546000 kHz) . Manuelle Eingaben sind über die Nummerntasten möglich. 3.2.4 Bandbreite Wählen Sie hier die gewünschte Bandbreite mit . - Seite 11 Die ROTE Taste startet den Scan, die GRÜNE beendet ihn. Mit der GELBEN lässt sich das Ergebnis als Textdatei abspeichern, sofern ein USB-Speicher verbunden ist. INFO SAT: Drücken Sie die INFO-Taste, wenn ein aktiver Transponder gefunden ist. Es wird ein Fenster mit dessen relevanten Daten eingeblendet.
-
Seite 12: Dvb-C
3.3 DVB-C 3.3.1 Land Wählen Sie Ihr Land mit 3.3.2 Kanal Auswahl der Kanal-Nr mit 3.3.3 Frequenz Frequenz des unter 3.3.2. ausgewählten Kanals in kHz (z.B. Kanal S23 = 322 MHz = 322000 kHz) . Manuelle Eingaben sind über die Nummerntasten möglich. 3.3.4 Modulation Hier können Sie mit den Tasten zwischen folgenden Standards wählen:... -
Seite 13: Winkelberechnung
3.4 WINKELBERECHNUNG Wählen Sie hier mit den Tasten den gewünschten Satelliten. Unter Längengrad geben Sie den Längengrad des Satelliten an. Bei Standort Längengrad / Standort Breitengrad geben Sie die Gradangaben Ihrer aktuellen Position ein. Mit können Sie die Richtung (Ost/West | Nord/Süd) ändern. (Beispiel Mitte Deutschland: 010.0 Grad East | 051,2 North). -
Seite 14: Anderes
3.6 ANDERES • TV-Programmliste • Radio-Programmliste • Satellitenliste • Transponderliste • Motoreinstellung • Suchmodus 3.6.1 TV Programmliste Hier kann die TV-Liste bearbeitet werden. Es gibt folgende Möglichkeiten: • Sperren mit der ROTEN Taste • Überspringen mit GRÜN • Ändern mit BLAU •... -
Seite 15: Satellitenliste
3.6.3 SATELLITENLISTE In dieser Übersicht werden Ihnen alle vorhandenen Satelliten angezeigt. Mit können diese ausgewählt und mit markiert werden. Drücken Sie die rote Taste um der Liste einen neuen Satelliten hinzuzufügen. Im folgenden Fenster können Sie die Daten des neuen Satelliten mit ändern und Werte über die Nummerntasten eingeben. -
Seite 16: Transponderliste
3.6.4 TRANSPONDERLISTE In dieser Übersicht werden Ihnen alle Trans- ponder des aktuellen Satelliten angezeigt. Mit können diese ausgewählt und mit markiert werden. Mit der BLAUEN Taste lässt sich anschließend eine Programmsuche auf diesen durchführen. Die Daten des aktuellen Transponders sind in einem Fenster sichtbar. Ferner lassen sich mit GRÜN bei Bedarf die Transponder-Daten bearbeiten und uninteressante Transponder mit GELB löschen. - Seite 17 • DiSEqC 1.2 Es können 64 Motorpositionen gespeichert werden. Die Bedienung erfolgt mit Schritt bewegen: Bewegt den Motor schrittweise nach West/Ost. Bewegung fortsetzen: Bewegt den Motor kontinuierlich nach West/Ost. Zum X gehen: Fährt den Motor zu gewählten Position, sofern diese bereits gespeichert ist. F1 (Save &...
-
Seite 18: Suchmodus
3.6.6 Suchmodus Hier kann man die grundsätzliche Suchmethode festlegen: Die Wahl erfolgt wieder mit den Pfeiltasten An Auswahlmöglichkeiten gibt es hier: • Nur Freie (Ja) oder alle (Nein) Kanäle suchen • TV- und/oder Radiokanäle suchen • Netzwerksuche (ja/nein) Nur bei „FullScan“. •... -
Seite 19: Systemeinstellungen
3.8 SYSTEMEINSTELLUNGEN Seite 1 Seite 2 Wählen Sie hier die gewünschte Einstellung mit und ändern Sie diese mit Auf Seite 1 finden Sie: • Sprache: Wählen Sie die gewünschte Sprache • Land: Auswahl des Landes • TV-Einstellungen: Einstellung der TV-Bild-Norm (PAL/NTSC/AUTO) •... -
Seite 20: Tv Betrieb
Auf Seite 2 finden Sie: • Lautsprecher: Wenn gewünscht können Sie hier den internen Lautsprecher des Messgerätes an- bzw. abschalten. 12V: Aktiviert / Deaktiviert den 12V-Ausgang des Gerätes • Kindersicherung: Schalten Sie die Kindersicherung an bzw. aus • Werkseinstellung: Drücken Sie im Pop-Up-Fenster um das Gerät auf Werkseinstellung zurückzusetzen. - Seite 21 Weitere Funktionen im Senderlisten-Fenster Mit der ROTEN Taste schalten Sie die Auswahllisten um. Sie können zwischen den Listen der gespeicherten Satelliten-, der DVB-T/T2- und ggf. der DVB-C- Programme umschalten. F1 öffnet eine Liste der gespeicherten Programmgruppen. Die BLAUE Taste sortiert die Liste alphabetisch. Drückt man die GELBE Taste, erscheint eine Liste mit mehreren anderen nützlichen Sortieroptionen.
-
Seite 22: Wichtige Hinweise Zu Dieser Anleitung
Deshalb ist es, je nach Softwarestand des Messgerätes, möglich, dass diese Anleitung von der tatsächlichen Bedienung abweicht. Die aktuellste Software und die zugehörige Bedienungsanleitung finden Sie auf www.summit-digital.de ENTSORGUNGSHINWEIS Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß... -
Seite 23: Technische Daten
5. TECHNISCHE DATEN ÜBERTRAGUNGS STANDARDS DVB-S2X/S2/S, DVBT/T2, DVB-C DVB-S2/S EINGANG Anschluss Typ F-Buchse Eingangsfrequenz 950 bis 2150 MHz Signalpegel 42 bis 82 dBµV Umschaltung 22KHz LNB Spannungsversorgung 13V/18V, I max. 400mA Demodulations Typ QPSK,8PSK,16APSK,32APSK Symbolrate 2<Rs<45 Mband (SCPC/MCPC) DVB-T/T2/C EINGANG Anschluss Typ F-Buchse Eingangsfrequenz... - Seite 24 Auflösungsrate 480p, 576p, 720p, 1080i/p Signalkompatibilität Unterstützt die Konvertierung verschiedener Videoformate Video Formate 4:3,16:9, Durch Pan & Scan (PS) und Letter Box (LB) Konvertierung MPEG-1/2 Layer I/II/III, Audio Dekompression Dolby AC3/AC3+ Audio Ausgang Stereo, Mono, R/L DATENANSCHLUSS Anschlusstyp Protokoll USB2.0 Interface Unterstützte Dateisysteme NTFS, FAT32 Dateiformate (Mediaplayer)
-
Seite 25: Fehlerbehebung
FEHLERBEHEBUNG Problem Mögliche Ursache Was ist zu tun Netzschalter ist aus oder Einschalten, Netzteil Display geht nicht an Akku ist leer anschließen oder Akku laden Kein Ton kein Bild Ein Stecker ist in den Ziehen Sie den Stecker aus aber die Power LED AV IN Anschluss gesteckt, der AV IN Buchse. -
Seite 26: Messbeispiel (Astra 19,2°)
MESSBEISPIEL (ASTRA 19,2°) Wenn Sie direkt am LNB messen, nutzen Sie bei Quattro LNBs den mit HL bezeichneten Ausgang. Bei Quad LNBs und an Multischaltern können Sie jeden Abgang nutzen. Wählen Sie zum Starten einer Suche “DVB-S2” aus dem Menü. Als Satellit wählen Sie Astra 19,2°... -
Seite 27: Hinweise Zur Neuinstallation (Astra 19,2°)
HINWEISE ZUR NEUINSTALLATION (ASTRA 19,2°) Es ist empfehlenswert sich einen Installationsort auszusuchen der leicht zugänglich ist um im Fehlerfall gefahrlos an der Antenne arbeiten zu können. Dabei ist zu beachten, dass freie Sicht auf den Satelliten vorhanden ist. Die Orbit-Position des Satelliten ist 19,2°Ost. Sie gucken also genau nach Süden und dann ein kleines Stück nach links. - Seite 28 Signalstärke (dBμV) am Endgerät: Minimum: 50 dBμV Empfang möglich. Störungen bei schlechtem Wetter wahrscheinlich. Optimal: 60 dBμV Optimaler Pegel für die meisten Endgeräte. Maximal: 75 dBμV Pegel über 60 dB können teilweise bereits zum Übersteuern empfindlicher Empfänger führen! MER (Modulationsfehlerrate) Gemäß...
