Montage RTK-QS
1100 mm
mit Zubehörsatz 863 122-00
Abweichend von den größeren
Gesamtlängen (siehe Seite 10-
13) wird die 1100 mm Version
zusätzlich beidseitig unter der
Lichthaube verschraubt.

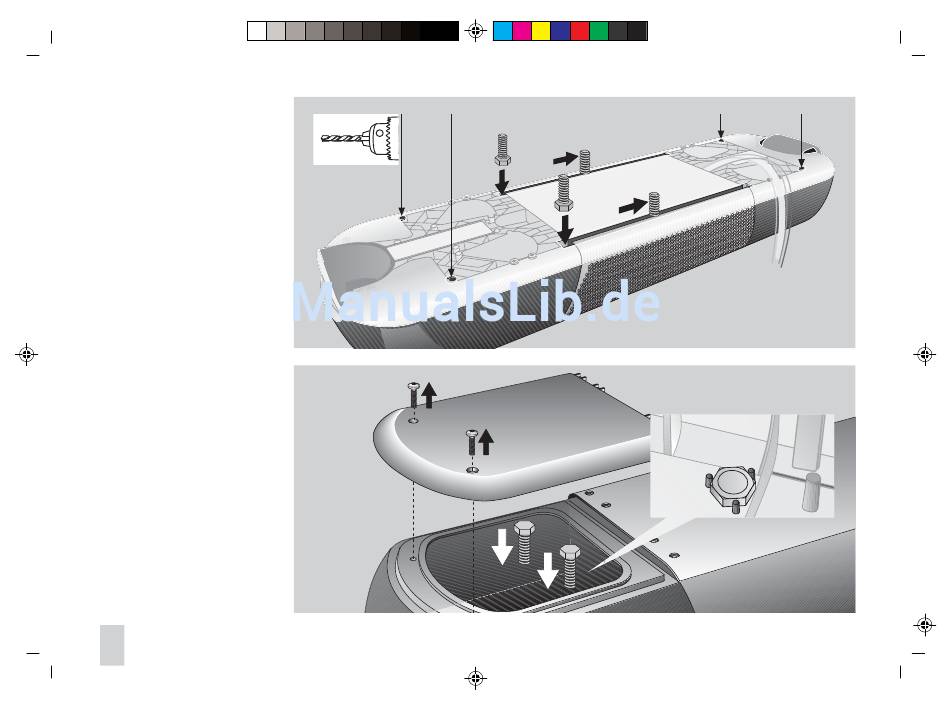

Dachbalken auf den Deckel
legen – auf Schutz gegen
Kratzer achten
öffnen der Filmhaut unterhalb
der Lichthaube mit einem
Bohrer mit ø 8,5 mm
Einsetzen von 2 Befestigungs-
schrauben in die Nuten des
Grundträgers
Deckel Lichthaube entfernen
4 Sechskantschrauben M8
von oben durch den Boden
stecken
14
Probedruck
ø 8,5 mm
ø 8,5 mm
