Inhaltszusammenfassung für Hella BLACK MAGIC

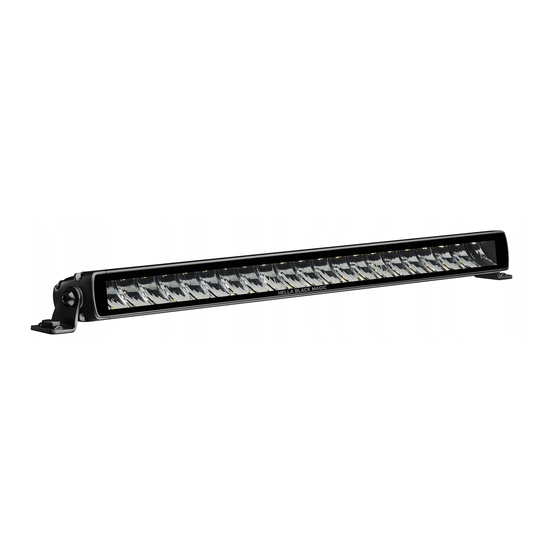

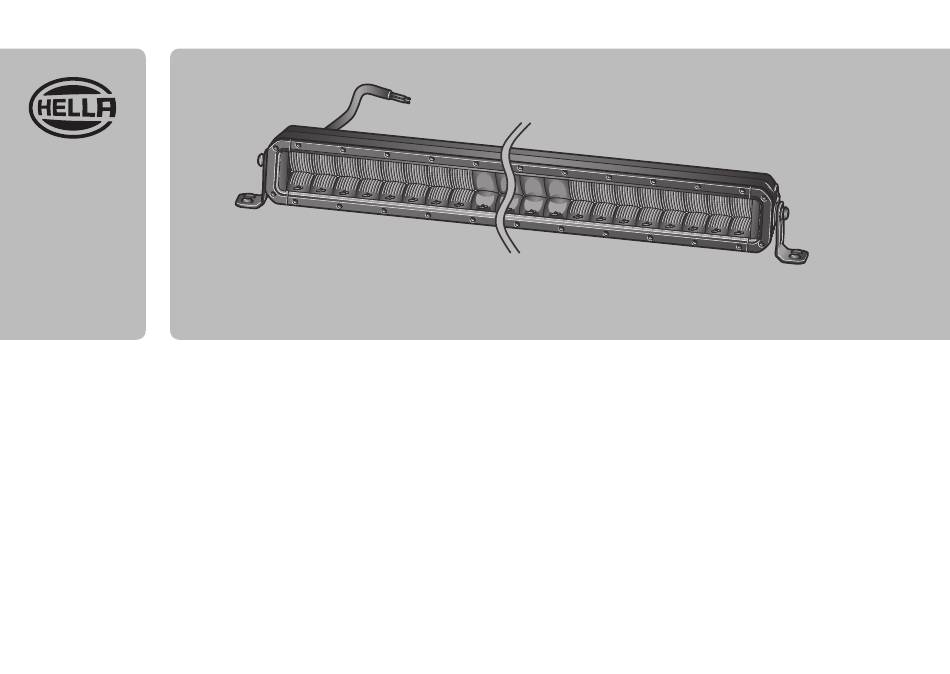

- Seite 1 HELLA BLACK MAGIC LED DOUBLE ROW LIGHT BAR MONTAGEANLEITUNG INSTALLATION INSTRUCTION INSTRUCTIONS DE MONTAGE MONTERINGSANVISNING MONTAGEHANDLEIDING INSTRUCCIONES DE MONTAJE INSTRUZIONI DI MONTAGGIO ASENNUSOHJE INSTRUÇÕES DE INSTALAÇÃO INSTRUKCJA MONTAŻU KURULUM TALIMATLARI ﺗﻌﻠﻴﻤ ـ ـﺎت اﻟﺘﺮﻛﻴﺐ...
-
Seite 3: Produkthaftung
• Only use original spare parts or spare parts approved by HELLA. • If you have any questions or problems with the installation, please contact HELLA Customer Services, a wholesaler or your garage. • Further information is available on our website (www.hella.com/techworld) RESPONSABILITÉ... - Seite 4 • Use sólo recambios originales o bien sólo recambios autorizados por HELLA. • En caso de dudas o preguntas a la hora del montaje, llame al servicio de atención al cliente de HELLA o diríjase a su Distribuidor o Taller.
- Seite 5 • Utilizar exclusivamente peças sobressalentes originais ou peças sobressalentes que tenham sido autorizadas e validadas pela HELLA. • Contacte o serviço de assistência da HELLA, o revendedor grossista ou a ofi cina do seu concessionário, no caso de dúvidas ou problemas durante a montagem.
- Seite 6 . با س ـ ـتخدامهاHELLA • ي ج ـ ـب أال ت س ـ ـتخدم س ـ ـوى ق ط ـ ـع الغ ي ـ ـار األصل ي ـ ـة أو ق ط ـ ـع الغ ي ـ ـار ال ت...
- Seite 7 Zeichenerklärung Legenda Símbolos de explicação Explanation symbols Aclaración de símbolos Objaśnienie symboli Explication des symboles Legenda Simgelerin açıklamaları Symbolförklaring Piirroksen selitys شرح الرموز Richtig Falsch Positionspfeil Bewegungspfeil Correct Incorrect Location/Position Arrow Movement Arrow Correct Flèche indiquant Incorrect Flèche de Position sens du vouvement Rätt Positionpil...
- Seite 8 Zeichenerklärung Legenda Símbolos de explicação Explanation symbols Aclaración de símbolos Objaśnienie symboli Explication des symboles Legenda Simgelerin açıklamaları Symbolförklaring Piirroksen selitys شرح الرموز Achtung Abklemmen Verbinden Siehe Warning Disconnect Connect Look/See Attention Déconnecter Connecter Voir Varning Koppla los Ansult Let op Demonteren In elkaar Kikjken naar...
- Seite 9 Zeichenerklärung Legenda Símbolos de explicação Explanation symbols Aclaración de símbolos Objaśnienie symboli Explication des symboles Legenda Simgelerin açıklamaları Symbolförklaring Piirroksen selitys شرح الرموز Nur Fachpersonal Fernlicht Only qualifi ed personnel High beam Personnel qualifié uniquement Feu de route Endast fackpersonal Fjärrljus Alleen gekwalifi...
- Seite 10 Lieferumfang Leveringsomvang Volume de fornecimento Scope of delivery Alcance de suministro Elementy zestawu Fourniture Contenuto della confezione Teslimat kapsamı ُ ور َّ دة Leveransomfattning Toimituksen sisältö األ ج ـ ـزاء الم 1FJ 358 196-401 1FJ 358 196-411 1FJ 358 196-421 1FJ 358 196-451 1FJ 358 196-461 Non ECE...
- Seite 11 Zubehör Toebehoren Acessórios Accessories Accessorios Akcesoria Accessories Accessori Aksesuarlar Tillbehör Lisätarvikkeet الملح ق ـ ـات التكميل ي ـ ـة 1A 8JS 711 683 - 831 8KW 732 580-003 8KW 732 567-003 2A 8JS 711 683 - 841 8JD 743 557-021 3A 8JS 711 683 - 821 8HG 358 176-381...
- Seite 12 Benötigte Montagewerkzeuge Benodigde montagewerktuigen Ferramentas de instalação necessárias Installation tools required Herramientas de montaje necesarias Wymagane narzędzia montażowe Outillage de montage requis Attrezzi necessari per il montaggio Kurulum aletleri gereklidir Nödvändiga monteringsverktyg Tarvittavat asennustyökalut أدوات الترك ي ـ ـب المطلو ب ـ ـة Ø8,5 mm...
- Seite 13 Montage Montage Montagem Mounting Montaje Mocowanie Montage Général Montaggio Montaj Montering Asennus التركيب 72 mm 1FJ 358 196-401 558 mm 604 mm 1GJ 358 197-401 558 mm 604 mm 1FJ 358 196-411 813 mm 859 mm 1GJ 358 197-411 813 mm 859 mm 1FJ 358 196-421 1068 mm...
- Seite 16 Vor der Montage am Fahrzeug ist kundenseitig sicherzustellen, dass der Montageuntergrund - /Träger hierfür geeignet ist. Before mounting on the vehicle, the customer must ensure that the mounting surface / support is suitable for this purpose. Avant le montage sur le véhicule, le client doit s’assurer que le support de montage est approprié. Innan montering på...
- Seite 17 19 - 20 1FJ 358 196-401 604 mm 1FJ 358 196-421 1114 mm 1FJ 358 196-411 859 mm 1GJ 358 197-421 1114 mm 1FJ 358 196-451 248 mm 1GJ 358 197-431 1318 mm 1FJ 358 196-461 400 mm 1GJ 358 197-441 1369 mm 1GJ 358 197-401 604 mm 1GJ 358 197-411...
- Seite 18 max. 1,8 Nm (Plastic) max. 2,5 Nm (Metal) Ø8,5 mm Ø8,5 mm 1FJ 358 196-401 604 mm 1FJ 358 196-411 859 mm IT (Metallo) (Plastica) DE (Metall) (Kunststoff) 1FJ 358 196-451 248 mm FI (Metalli) (Muovi) EN (Metal) (Plastic) FR (Métal) (Plastique) PT (Metal) (Plástico)
- Seite 19 1FJ 358 196-621 1GJ 358 197-621 1GJ 358 197-631 1GJ 358 197-641...
- Seite 20 max. 1,8 Nm (Plastic) max. 2,5 Nm (Metal) Ø8,5 mm Ø8,5 mm max. 1,8 Nm (Plastic) max. 2,5 Nm (Metal) 1FJ 358 196-421 1114 mm DE (Metall) (Kunststoff) IT (Metallo) (Plastica) 1GJ 358 197-421 1114 mm FI (Metalli) (Muovi) EN (Metal) (Plastic) PT (Metal) (Plástico)
- Seite 21 Elektrischer Anschluss Elektrische aansluiting Ligação eléctrica Electrical connection Conexión eléctrica Połączenia elektryczne Branchement électrique Collegamento elettrico Elektrik bağlantısı Elektrisk anslutning Osaluettelo ربائ ي ـ ـةالوص ل ـ ـة الك 10 mm...
- Seite 22 Elektrischer Anschluss Elektrische aansluiting Ligação eléctrica Electrical connection Conexión eléctrica Połączenia elektryczne Branchement électrique Collegamento elettrico Elektrik bağlantısı Elektrisk anslutning Osaluettelo ربائ ي ـ ـةالوص ل ـ ـة الك 10 mm...
- Seite 23 Elektrischer Anschluss Elektrische aansluiting Ligação eléctrica Electrical connection Conexión eléctrica Połączenia elektryczne Branchement électrique Collegamento elettrico Elektrik bağlantısı Elektrisk anslutning Osaluettelo ربائ ي ـ ـةالوص ل ـ ـة الك Installation Beispiel ECE Example of installation ECE Exemple d’installation ECE Exempel på installation ECE Voorbeeld van een installatie ECE Ejemplo de instalación ECE Esempio di installazione ECE...
- Seite 24 Informationstext Information Text Texte d’information Informationstext Informatie tekst Texto informativo Informazioni Ohjetekstit Texto informativo Tekst informacyjny Bilgi Metni نص المعلومات...
-
Seite 25: Technische Daten
TECHNISCHE DATEN Nenn- Spannungs- Eingangswerte Zulässige Umgebungs- Schutzklasse spannung bereich temperatur 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... +60°C IP69K 6.7-14.6A 1GJ 358 197-401... -
Seite 26: Technical Data
TECHNICAL DATA Nominal Range of Input values Admissible ambient Class of protection voltage voltage temperature 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... - Seite 27 DOCUMENT TECHNIQUE Tension Température ambiante Classe de Plage de tension Valeurs d’entrée nominale admissible protection 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ...
- Seite 28 TEKNISKA DATA Märk- Spänning- Ingångsvärden Tillåten omgivningstem- Skyddsklass spänning sområde peratur 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... +60°C IP69K 6.7-14.6A 1GJ 358 197-401...
-
Seite 29: Nl Technische Gegevens
TECHNISCHE GEGEVENS Nominale Spannings- Toegestane omgeving- Ingangswaarden Beschermklasse spanning bereik stemperatuur 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... +60°C IP69K 6.7-14.6A 1GJ 358 197-401... -
Seite 30: Es Datos Técnicos
DATOS TÉCNICOS Tensión Margen de Valores de Temperatura ambiente Clase de nominal tensión entrada admisible protección 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... - Seite 31 DATI TECNICI Tensione Intervallo di Valori di Temperatura ambiente Categoria di nominale tensione ingresso ammessa protezione 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ...
- Seite 32 TEKNISET TIEDOT Nimellis- Jännitealue Tuloarvot Sallittu ympäristölämpötila Kotelointiluokka jännite 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ... +60°C IP69K 6.7-14.6A 1GJ 358 197-401...
- Seite 33 DADOS TÉCNICOS Tensão Gama de Valores de Temperatura ambiente Classe de nominal tensão entrada admissível proteção 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ...
- Seite 34 DANE TECHNICZNE Napięcie Zakres Wartości Dopuszczalna Stopień znamionowe napięcia wejściowe temperatura otoczenia ochrony 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ...
- Seite 35 TEKNIK VERILER Nominal Gerilim aralığı Giriş değerleri İzin verilen ortam sıcaklığı Koruma sınıfı gerilim 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A 1FJ 358 196-451 3.4A 1FJ 358 196-461 1.9A IP68 10V - 30V -40°C ...
- Seite 36 المواص ف ـ ـات الفن ي ـ ـة فئة الحماية درجة حرارة الجو المسموح بها ق ي ـ ـم الدخل م ـ ـدى الجهد الجهد اال س ـ ـمي 6.9A 1FJ 358 196-401 3.5A 9.2A 1FJ 358 196-411 4.7A 13.5A 1FJ 358 196-421 6.5A 1.9A...
- Seite 37 Beleuchtungsanlage auf einwandfreie Funktion hin prüfen Check that the lighting system is working perfectly Contrôler le bon fonctionnement de l’installation d’éclairage Kontrollera att ljussystemet fungerar felfritt Controleer of de verlichting goed functioneert Comprobar que el sistema de iluminación funciona impecablemente Controllare la perfetta funzionalità...
- Seite 40 HELLA GmbH & Co. KGaA Rixbecker Straße 75 59552 Lippstadt /Germany www.hella.com © HELLA GmbH & Co. KGaA, Lippstadt 460 881-96 /08.22...
