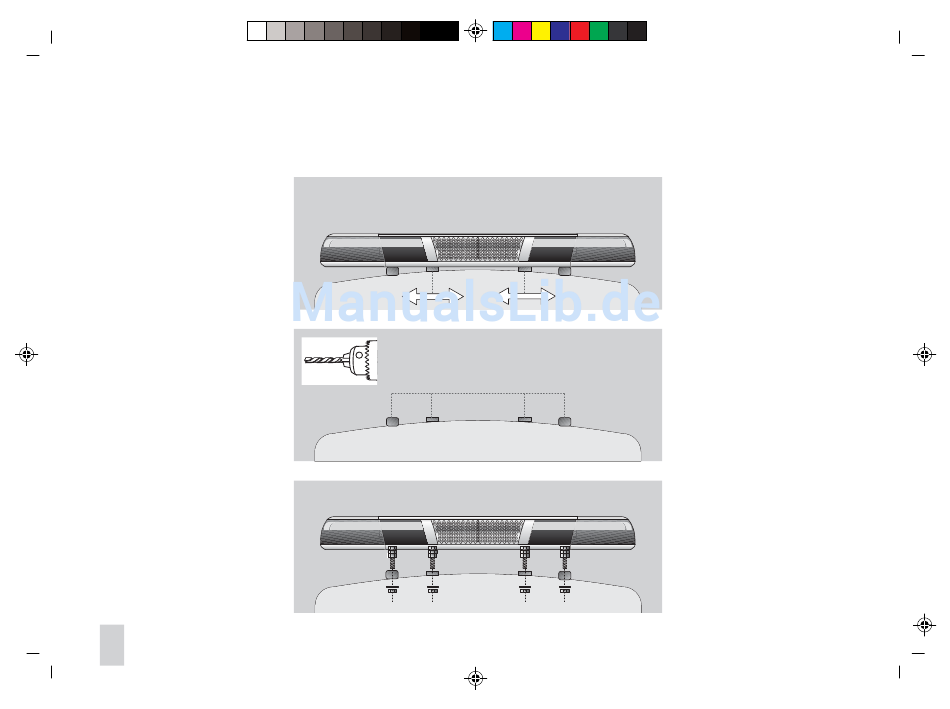

Die benötigte Anzahl an
Befestigungsfüßen so auf dem
Dach plazieren, dass die Ober-
kante aller Befestigungsfüße
möglichst waagerecht und die
Füße möglichst nahe an den
Trägeraussenkanten montiert
werden können.
Die Befestigungslöcher mit
Ø 10 mm an den
entsprechenden Stellen nach
Maßzeichnung bohren.
Die Lochabstände der Füße
notieren. Schrauben in die
RTK-QS Schienen einführen
und auf den passenden Ab-
stand zu den Befestigungs-
füßen mit den beiliegenden
Muttern festziehen und
kontern.
13
Probedruck
Ø 10 mm
C M Y CM MY CY CMY K
Je nach Dachwölbung mittlere
Befestigungsfüße ausrichten.
Bei geradem Dach
4 gleichhohe Befestigungsfüße
anbringen.
Lochabstände markieren und
bohren.
Schrauben in die Schienen
einführen, nach Bohrmaßen
ausrichten, festziehen
(7-10 Nm) und je nach
Dachneigung Ausgleichs-
muttern hinzufügen.
