6) Anforderungen der BDEW-Richtlinie in Bezug auf den
Controller
a. Netzstützung
Es besteht die Möglichkeit, in der Firmware eine Anwenderkennlinie zu erstellen. Die Kennlinie legt
Grenzen zwischen den Werten fest (Level des Netzspannungseinbruchs und Dauer des Einbruchs),
die akzeptabel sind - der Generator wird nicht vom Netz getrennt - und nicht akzeptabel sind - der
Generator wird vom Netz getrennt. Die Form der Kennlinie kann über die Einstellung der Koordinaten
der Definitionspunkte erstellt werden.
Beispiel für die Einstellung:
HW configuration
Name
MVProtect
MVProtect
No.
MVProtect
1
2
3
4
5
6
Beachten Sie beim Erstellen einer Anwenderkennlinie, dass die Kennlinie außerhalb der von ihnen
gesetzten Grenzen der höchsten und niedrigsten Werte auf der (horizontalen) X-Achse unter
Beibehaltung der gleichen Winkel wie im vorigen Teil fortgesetzt wird. Wenn also ein Wert auf der
(vertikalen) Y-Achse konstant in einem Bereich außerhalb der Anzeige liegt, erstellen Sie am Anfang
und am Ende der Tabelle zwei Punkte mit dem gleichen Wert in der Spalte Converted.

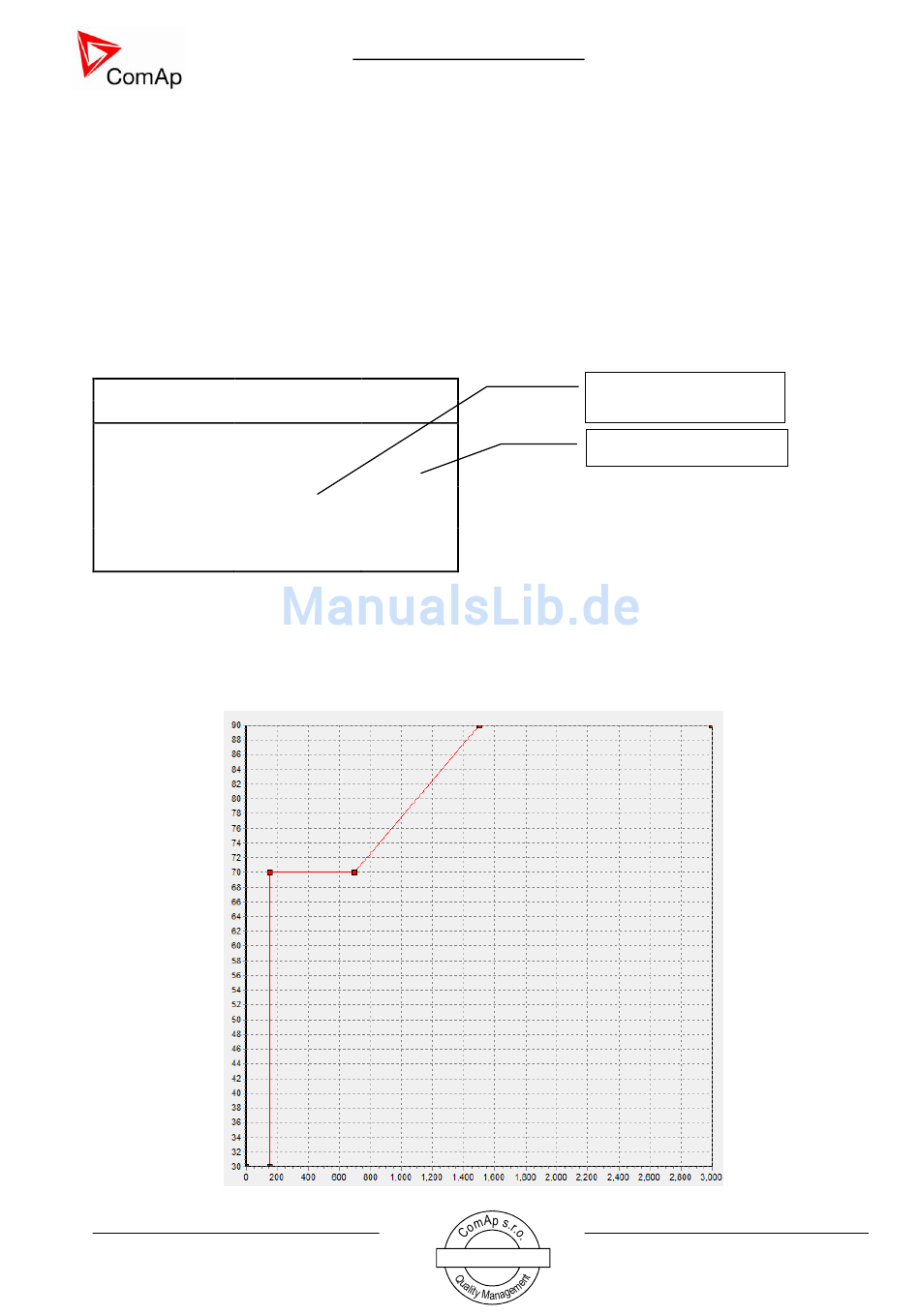

Diese Einstellung erstellt die Kennlinie wie folgt:
IG/IS-NT-1.1.0 – BDEW-Handbuch / ©ComAp – Dezember 2014 / IG/IS-NT-1.1.0 – BDEW-Handbuch rev.0.pdf
ComAp, a s.
Kundratka 2359/17
180 00 Prag 8
Tschechische Republik
IG/IS-NT BDEW-Handbuch, Rev. 0
Resolution
1
Converted
0
30
150
30
150
70
700
70
1500
90
3000
90
ISO 9001 Certified
Seite 13 von 23
Zeit ab dem Beginn des
Spannungseinbruchs
Mindestspannung
