Beachten Sie beim Erstellen einer Anwenderkennlinie, dass die Kennlinie außerhalb der von ihnen
gesetzten Grenzen der höchsten und niedrigsten Werte auf der (horizontalen) X-Achse unter
Beibehaltung der gleichen Winkel wie im vorigen Teil fortgesetzt wird. Wenn also ein Wert auf der
(vertikalen) Y-Achse konstant in einem Bereich außerhalb der Anzeige liegt, erstellen Sie am Anfang
und am Ende der Tabelle zwei Punkte mit dem gleichen Wert in der Spalte Converted.

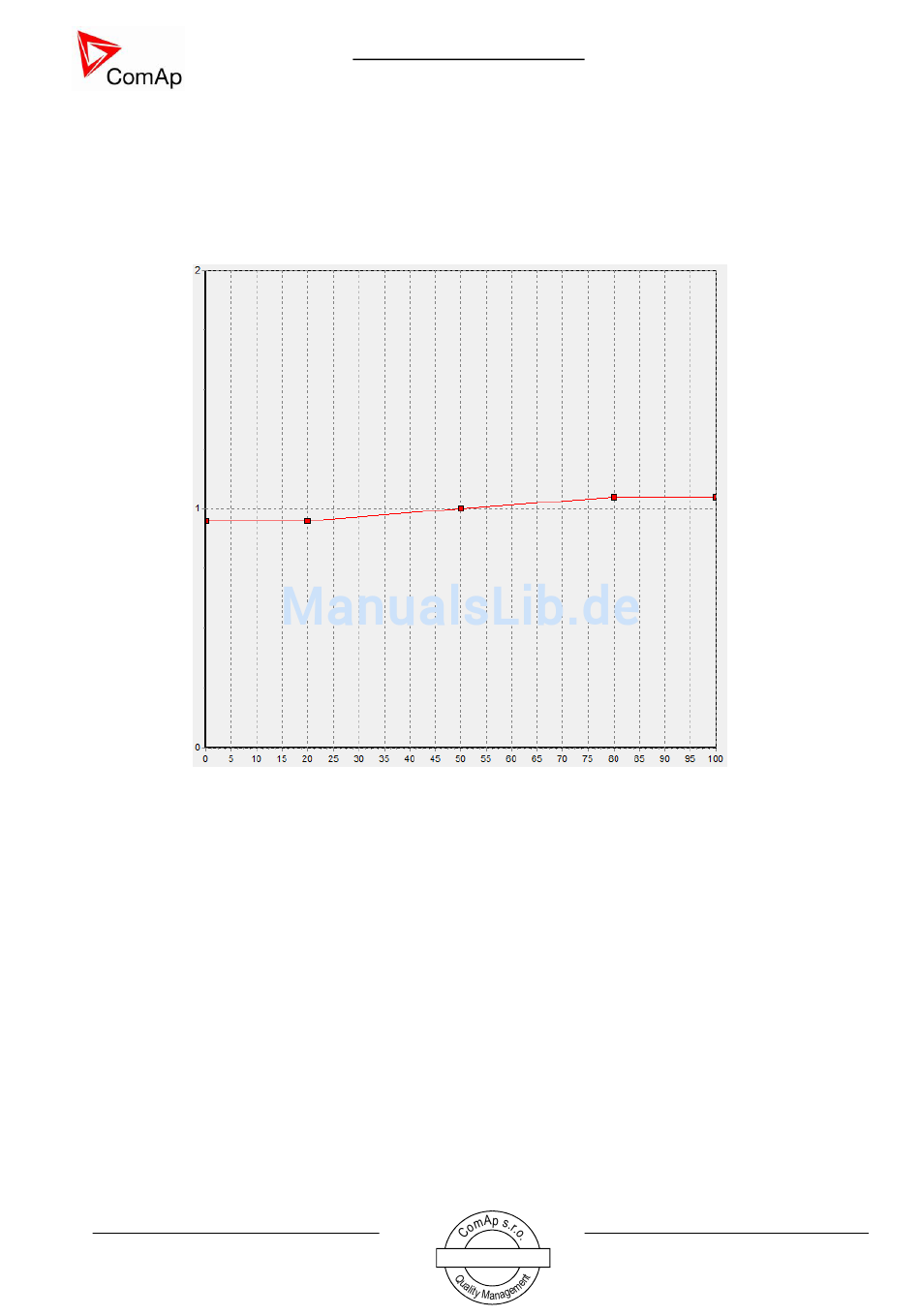

Werte zwischen den Punkten werden verbunden. Die gesamte Kennlinie verläuft wie folgt:
Der Eintrag HW configuration und der Name der Kurve müssen exakt COSPHIP sein und die
Auflösung muss 0,01 betragen.
Der Einstellwert PF ctrl PtM muss auf den Wert PF(P) gesetzt sein. Ist dies nicht der Fall, wird die
Funktion nicht arbeiten und der Wert BASEPF wird für die PF-Steuerung genutzt.
Hinweis: Der PF-Wert muss zwischen 0,65L und 0,8C gesetzt sein - das entspricht den Werten 0,65
und 1,2 in der Kennlinieneinstellung.
Im ersten Schritt der Überprüfung kann der Kennlinienwert PF(P) beobachtet werden, der die Ausgabe
der Kennlinie beinhaltet. Das ist nützlich, um zu prüfen, ob die Kennlinie formal korrekt ist und die
Ausgabe im erwarteten Wertebereich liegt. Der Kennlinienwert PF(P) ist nur aktiv, wenn der Generator
Parallel zum Netz läuft.
Im zweiten Schritt kann der aktive PF überwacht werden, während der Generator im Parallelbetrieb
mit dem Netz läuft und die Wirkleistung verändert wird (zum Beispiel Veränderung des Parameters:
:
Process control
BaseLoad). Da der PF instabil sein und durch die Last beeinflusst werden kann, ist
es besser, den Wert unter der Kommunikationsobjektnummer: 13169 in der Winscope-Software zu
überwachen. Das ist die Anforderung der Q, die den PF-Regulator steuert. Auch wenn wir den PF
gern steuern würden, wird dieser PF tatsächlich von der produzierten Blindleistung Q gesteuert. So ist
die Überwachung des Kommunikationsobjektes 13169 nicht durch andere Faktoren beeinflusst und
kann zur einfachen Überprüfung der Anforderung verwendet werden. Diese Anforderung im Objekt
