g. Blindleistung, Blindleistungs-/Spannungskennlinie Q(U)
In der Firmware gibt es eine Anwenderkennlinie mit dem Namen COSPHIP. Diese Kennlinie stellt eine
Beziehung zwischen Wirkleistung und PF her. Die Kennlinie sieht folgendermaßen aus:
HW configuration
Name
QUCurve
No
1
2
3
4
5
Beachten Sie beim Erstellen einer Anwenderkennlinie, dass die Kennlinie außerhalb der von ihnen
gesetzten Grenzen der höchsten und niedrigsten Werte auf der (horizontalen) X-Achse unter
Beibehaltung der gleichen Winkel wie im vorigen Teil fortgesetzt wird. Wenn also ein Wert auf der
(vertikalen) Y-Achse konstant in einem Bereich außerhalb der Anzeige liegt, erstellen Sie am Anfang
und am Ende der Tabelle zwei Punkte mit dem gleichen Wert in der Spalte Converted.
Der Einstellwert Process control
Einstellwert Process control: Samax muss auf die maximale Scheinleistung des Generators gesetzt
werden.

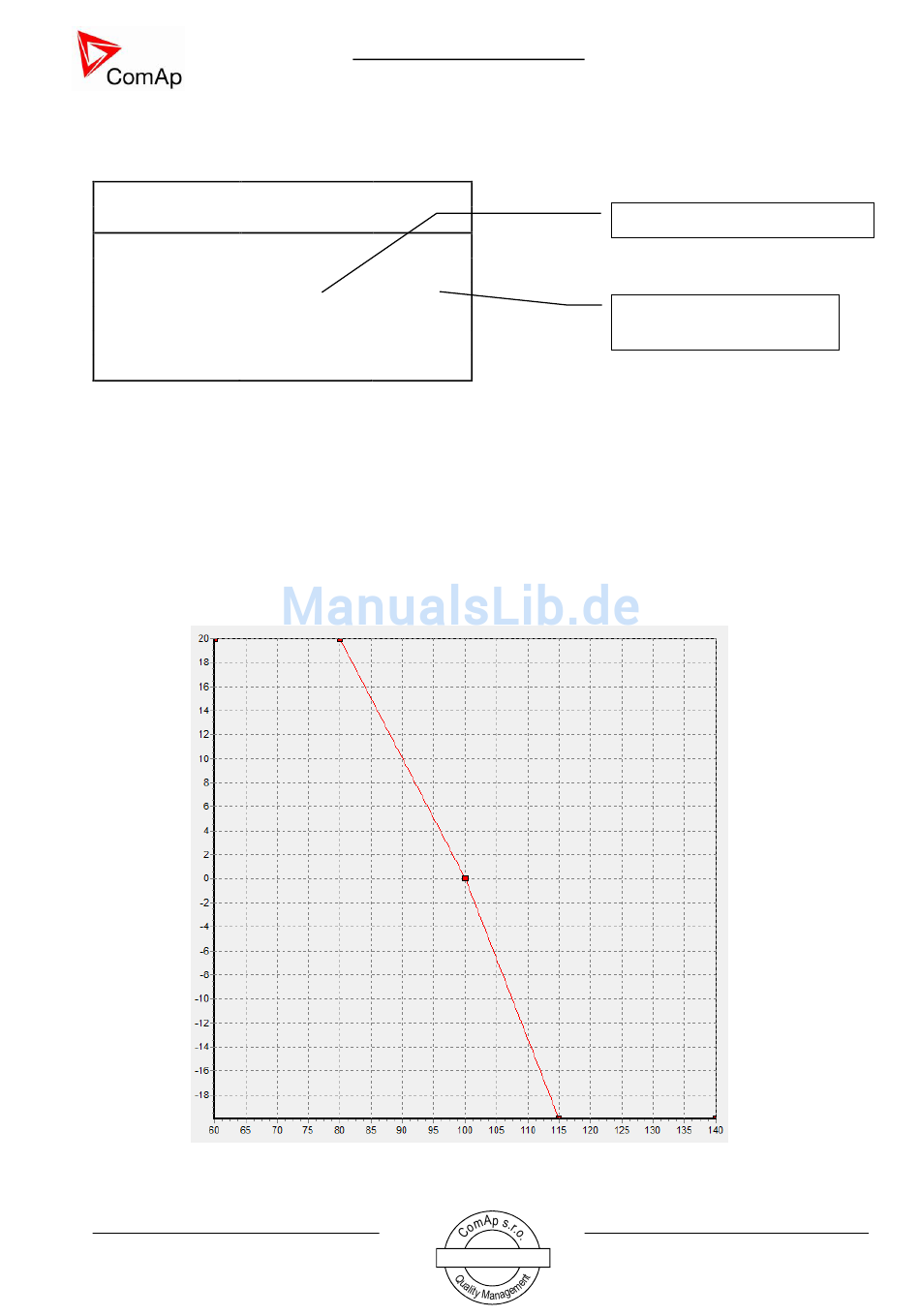

Werte zwischen den Punkten werden verbunden. Die gesamte Kennlinie verläuft wie folgt:
IG/IS-NT-1.1.0 – BDEW-Handbuch / ©ComAp – Dezember 2014 / IG/IS-NT-1.1.0 – BDEW-Handbuch rev.0.pdf
ComAp, a s.
Kundratka 2359/17
180 00 Prag 8
Tschechische Republik
IG/IS-NT BDEW-Handbuch, Rev. 0
Resolution
QUCurve
1
QUCurve
Converted
60
20
20
80
100
0
115
-20
140
-20
:
PF ctrl Ptm muss gesetzt sein auf die Option Q(U) und der
ISO 9001 Certified
Seite 20 von 23
Spannung in % der Nennleistung
Blindleistung in Prozent von
Process control: Samax
