Wenn die Einschränkung nicht aktiv ist (f
erhöht werden, allerdings nur mit der Steigerungsrate von Slow Load Ramp. Parameter: Sync/Load
ctrl: Slow Load ramp muss auf 600 s festgelegt sein, um mit der Norm übereinzustimmen.
Beachten Sie, dass der Eintrag HW configuration und der Name der Kurve exakt PWROVRF sein
müssen und die Auflösung 1 betragen muss. Ist dies nicht der Fall, wird die Funktion nicht arbeiten.
Diese Funktion kann mit Hilfe einer Spannungsquelle mit regulierbarer Frequenz überprüft werden.
Der Generator muss dann im Parallelbetrieb laufen und Wirkleistung erzeugen. Wenn eine
Frequenzänderung auftritt, beobachten Sie die Werte: Sync/Load Ctrl: Pm und Sycn/Load Ctrl:
ActPwrReq. Es empfiehlt sich unbedingt, die Winscope-Software für die Protokollierung der Daten zu
nutzen.
d. Blindleistungsabgabe, fester Wirkfaktor Cos φ
Diese Funktion wird aktiviert durch Setzen des Einstellwerts: Process control
BASEPF.
Anschließend muss der angefragte PF beim Einstellwert Process control: Base PF festgelegt
werden.
Die Veränderung des PF kann überprüft werden, während der Generator im Parallelbetrieb mit dem
Netz läuft und eine angemessene Wirkleistung produziert. Da der PF instabil sein und durch die Last

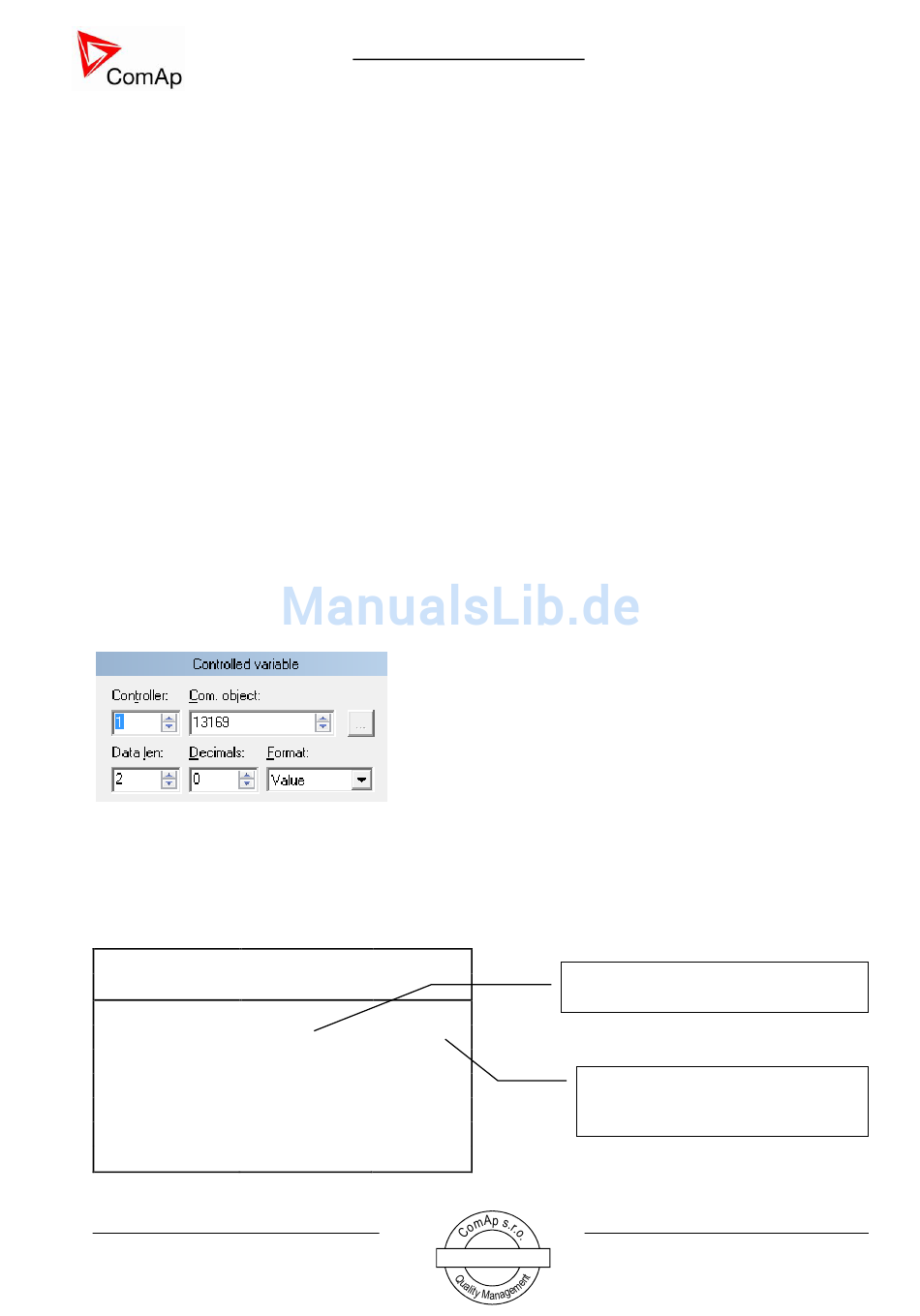

beeinflusst werden kann, ist es besser, das Objekt 13169 in der Winscope-Software zu überwachen.
Das ist die Anforderung der Blindleistung Q, die den PF-Regulator steuert. Auch wenn wir den PF
gern steuern würden, wird dieser PF tatsächlich von der produzierten Blindleistung Q gesteuert. So ist
die Überwachung des Objekts 13169 nicht durch andere Faktoren beeinflusst und kann zur einfachen
Überprüfung der Anforderung verwendet werden.
e. Blindleistungsabgabe, Wirkfaktor Cos φ (P)
In der Firmware gibt es eine Anwenderkennlinie mit dem Namen COSPHIP. Diese Kennlinie stellt eine
Beziehung zwischen Wirkleistung und PF her. Die Darstellung der Kennlinie ist im folgenden Bild
aufgezeigt:
HW configuration
Name
COSPHIP
COSPHIP
No
COSPHIP
1
2
3
4
5
IG/IS-NT-1.1.0 – BDEW-Handbuch / ©ComAp – Dezember 2014 / IG/IS-NT-1.1.0 – BDEW-Handbuch rev.0.pdf
ComAp, a s.
Kundratka 2359/17
180 00 Prag 8
Tschechische Republik
IG/IS-NT BDEW-Handbuch, Rev. 0
<=50,05Hz), kann die Wirkleistung über den Wert von Pm
Netz
Resolution
1
Converted
0
0,95
0,95
20
50
1
80
1,05
100
1,05
ISO 9001 Certified
Seite 17 von 23
:
Pf Ctrl Ptm auf
Tatsächliche Wirkleistung in % der
Nennleistung
Angeforderter PF mit einem Wert
höher als 1 steht für kapazitive und
geringer als 1 für induktive Belastung
