QWIK-PURE
®

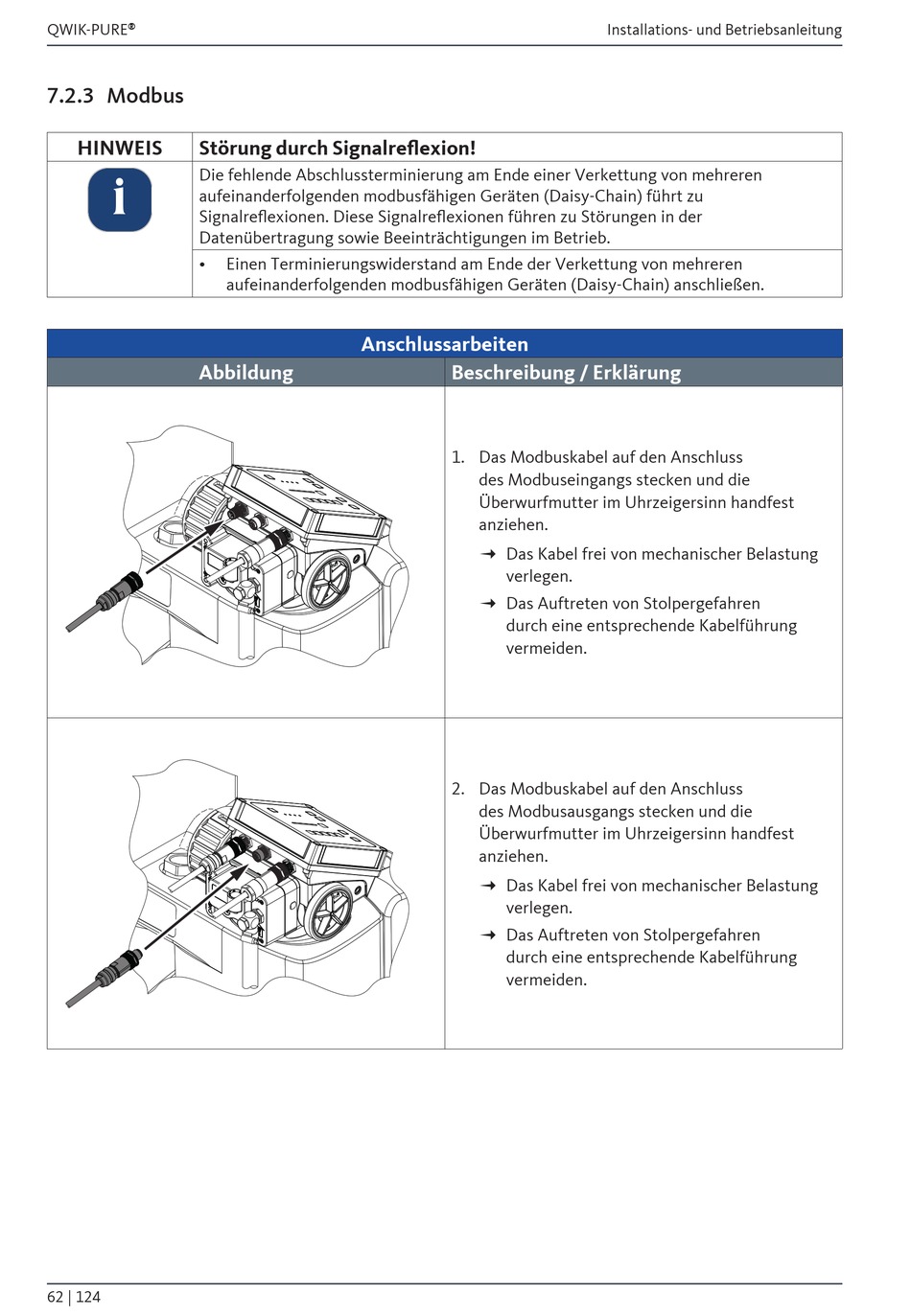

7.2.3 Modbus
HINWEIS
Störung durch Signalreflexion!
Die fehlende Abschlussterminierung am Ende einer Verkettung von mehreren
i
aufeinanderfolgenden modbusfähigen Geräten (Daisy-Chain) führt zu
Signalreflexionen. Diese Signalreflexionen führen zu Störungen in der
Datenübertragung sowie Beeinträchtigungen im Betrieb.
•
Abbildung
62 | 124
Einen Terminierungswiderstand am Ende der Verkettung von mehreren
aufeinanderfolgenden modbusfähigen Geräten (Daisy-Chain) anschließen.
Anschlussarbeiten
Installations- und Betriebsanleitung
Beschreibung / Erklärung
1. Das Modbuskabel auf den Anschluss
des Modbuseingangs stecken und die
Überwurfmutter im Uhrzeigersinn handfest
anziehen.
0 Das Kabel frei von mechanischer Belastung
verlegen.
0 Das Auftreten von Stolpergefahren
durch eine entsprechende Kabelführung
vermeiden.
2. Das Modbuskabel auf den Anschluss
des Modbusausgangs stecken und die
Überwurfmutter im Uhrzeigersinn handfest
anziehen.
0 Das Kabel frei von mechanischer Belastung
verlegen.
0 Das Auftreten von Stolpergefahren
durch eine entsprechende Kabelführung
vermeiden.
