7.2.1 Spannungsversorgungskabel konfektionieren

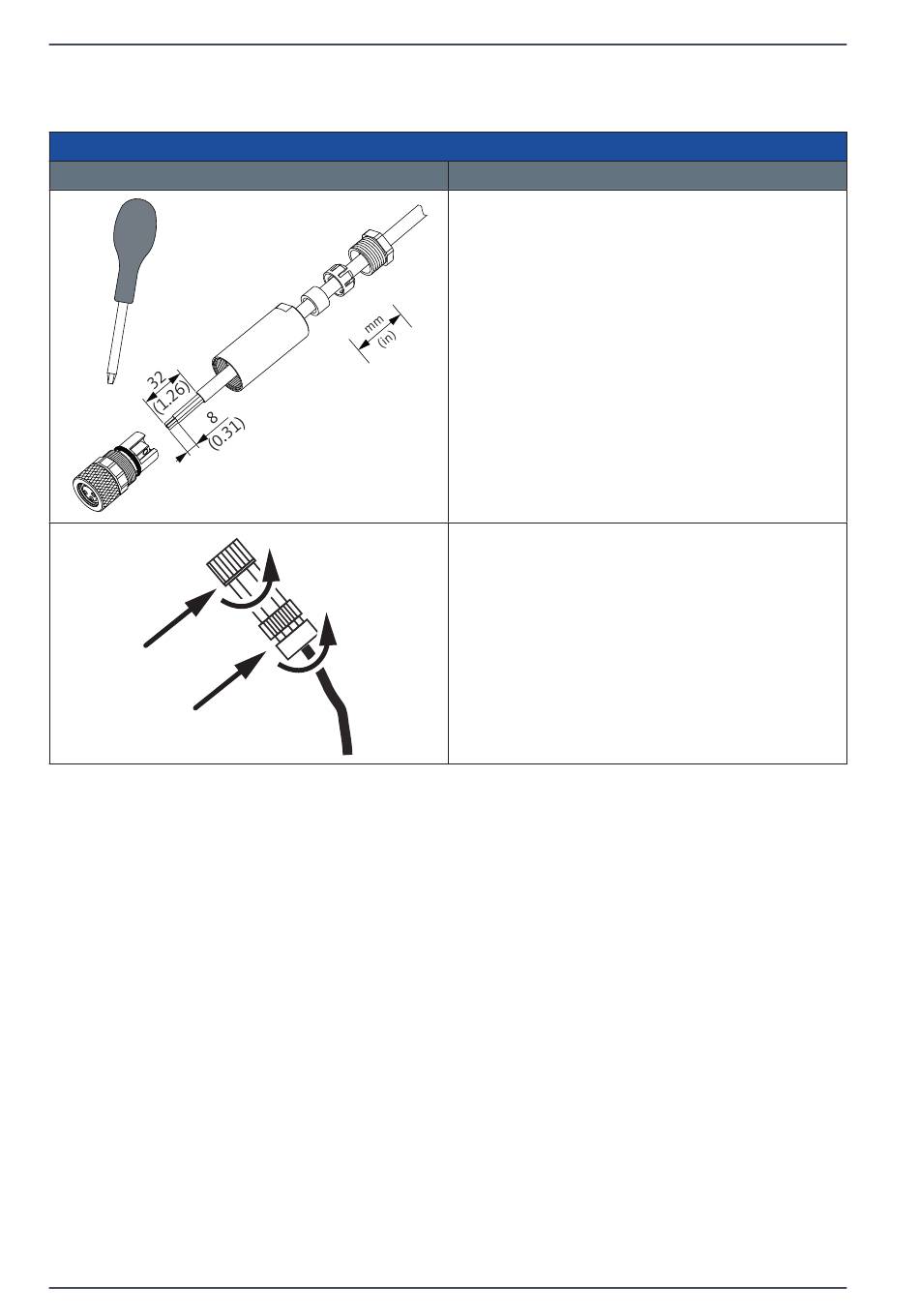

Abbildung
60 | 124
Anschlussarbeiten
Beschreibung / Erklärung
1. Das Kabel um maximal 32 mm (1.26 in) ablängen.
2. Die Kabelenden auf einer Länge von 8 mm
(0.315 in) abisolieren.
3. Die Kabelenden in den Stecker entsprechend
der Pinbelegung einsetzen (siehe „4.7
Steckerbelegung" auf Seite 40).
4. Die Schraubverbindungen mit einem
Drehmoment von 0,06 ... 0,08 Nm
(0.04 ft-lb ... 0.06 ft-lb) anziehen.
5. Die Dichtungsmutter mit einem Drehmoment
von 0,4 ... 0,6 Nm (0.29 ft-lb ... 0.44 ft-lb)
anziehen.
6. Die Steckverbindung mit einem Drehmoment
von 0,3 ... 0,4 Nm (0.21 ft-lb ... 0.29 ft-lb)
anziehen.
