Steckerbelegung - Beko QWIK-PURE 15 Installation Und Betriebsanleitung

QWIK-PURE ®

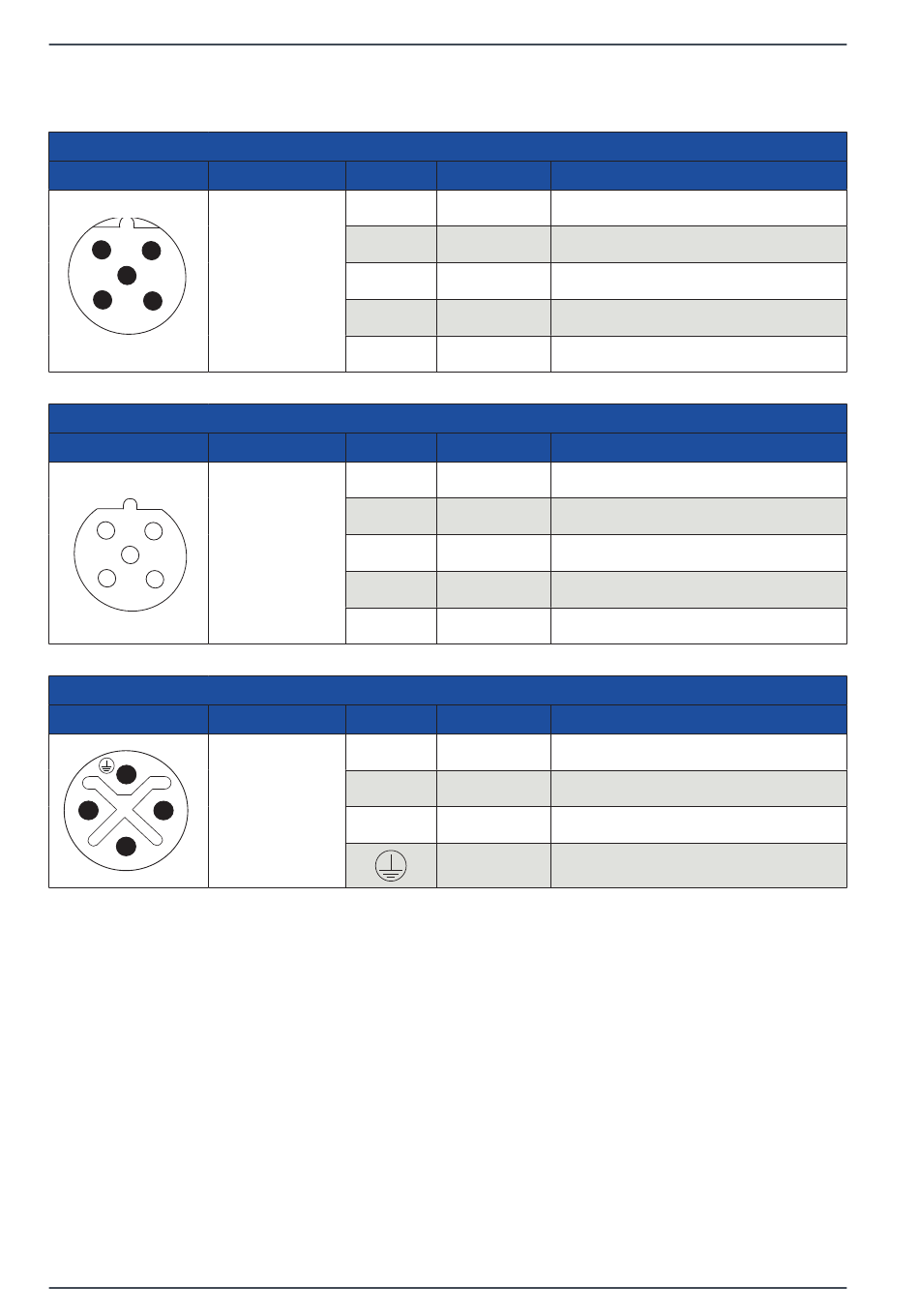

4.7 Steckerbelegung

Abbildung
2 1
Außengewinde
4
3 5
Abbildung
1 2
4 5 3
Abbildung
1 3
40 | 124
Modbuseingang [G]
Anschluss Pin
1
M12, 2
3
B-kodiert,
männlich 4
5
Modbusausgang [F]
Anschluss Pin
1
M12, 2
Innengewinde
3
B-kodiert,
weiblich 4
5
Externe Spannungsversorgung [E]
Anschluss Pin
1
M12,
2
Innengewinde
S-kodiert,
3
männlich
Installations- und Betriebsanleitung
Signal Beschreibung / Erklärung
VP +5 VDC, Speisung für Busanschluss
Data + RS485-A, Datenleitung
GND Masseanschluss
Data - RS485-B, Datenleitung
V+ +24 VDC, Versorgungsspannung
Signal Beschreibung / Erklärung
VP +5 VDC, Speisung für Busanschluss
Data + RS485-A, Datenleitung
GND Masseanschluss
Data - RS485-B, Datenleitung
V+ +24 VDC, Versorgungsspannung
Signal Beschreibung / Erklärung
L Phase
-- Nicht belegt
N Nullleiter
PE Schutzleiter (Erdung)
