Installations- und Betriebsanleitung
Abbildung
Montagearbeiten
Beschreibung / Erklärung

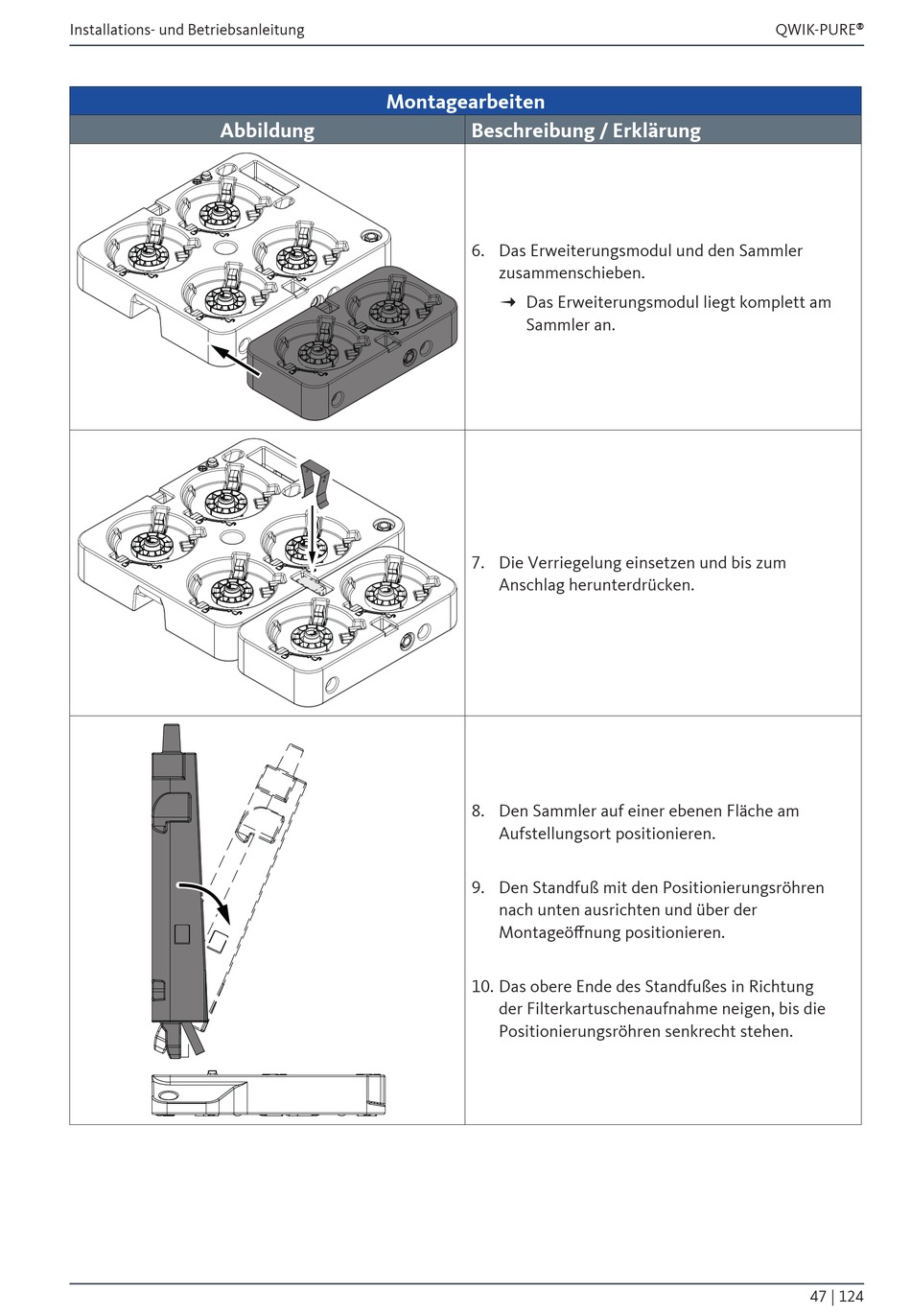

6. Das Erweiterungsmodul und den Sammler
zusammenschieben.
0 Das Erweiterungsmodul liegt komplett am
Sammler an.
7. Die Verriegelung einsetzen und bis zum
Anschlag herunterdrücken.
8. Den Sammler auf einer ebenen Fläche am
Aufstellungsort positionieren.
9. Den Standfuß mit den Positionierungsröhren
nach unten ausrichten und über der
Montageöffnung positionieren.
10. Das obere Ende des Standfußes in Richtung
der Filterkartuschenaufnahme neigen, bis die
Positionierungsröhren senkrecht stehen.
QWIK-PURE
®
47 | 124
