22. 1 . INNERER WASSERKREISLAUF
IN NRL "00"
(ohne Speicher und ohne Pumpe)
Der Wasserkreislauf besteht aus:
− Plattenwärmetauscher
− Eingebauter Filter
− Durchflusswächter
− Sonde Wassereingang und -ausgang
(SIW- SUW).
− Entlüftungsventil
22.2. INNERER WASSERKREISLAUF
IN NRL "P1-P2-P3-P4"
Der Wasserkreislauf besteht aus:
− Entlüftungsventil
− Sicherheitsventil
− Pumpe
− Plattenwärmetauscher
− Eingebauter Filter
− Filterablass
− Ablass
− Durchflusswächter
− Sonde Wassereingang und -ausgang
(SIW- SUW).
40
22. WASSERKREISLÄUFE
3

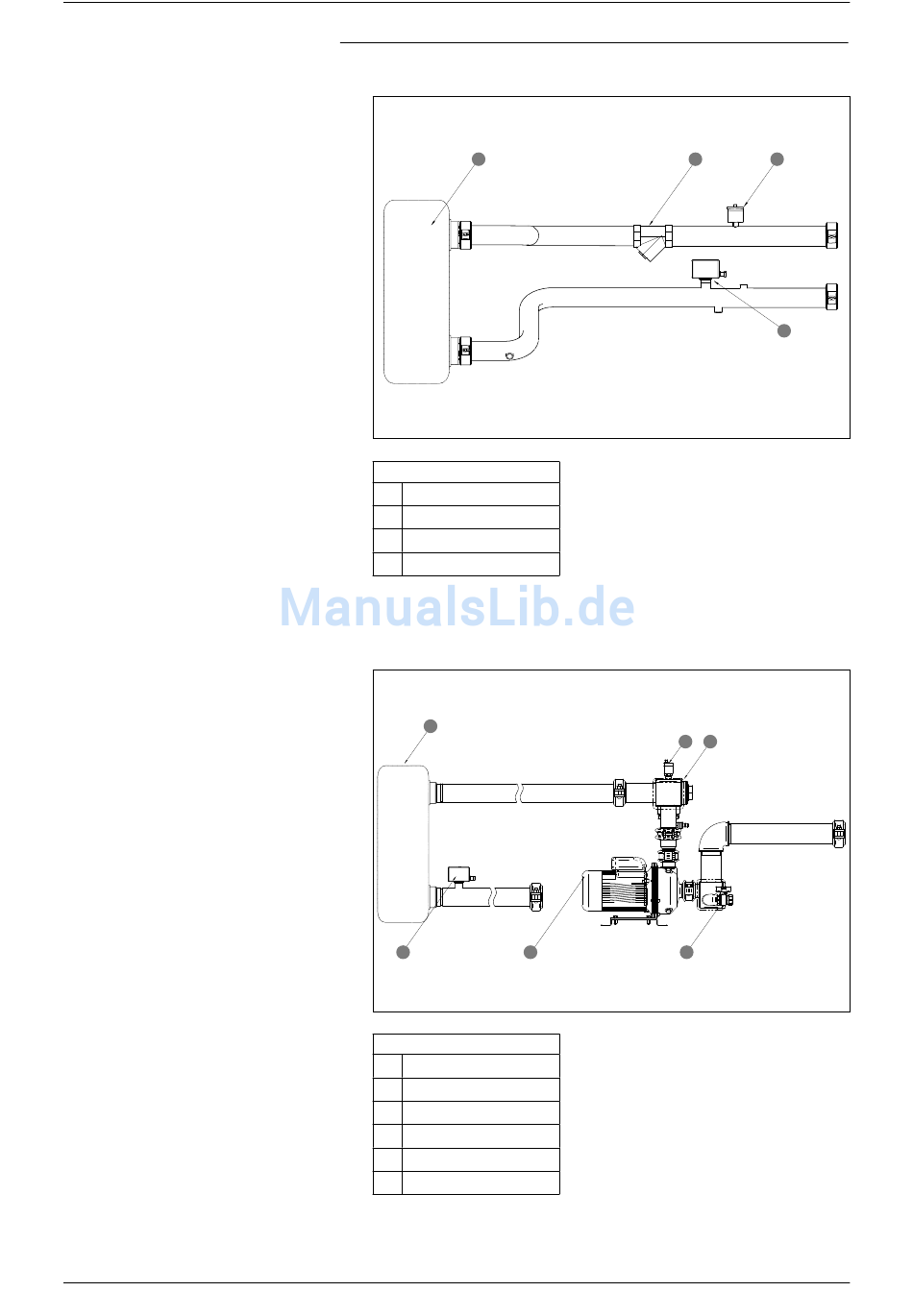

Legende
1 Entlüftungsventil
2 Filter
3 Plattenwärmetauscher
4 Durchflusswächter
3
OUT
4
Legende
1 Filter
2 Entlüftungsventil
3 Plattenwärmetauscher
4 Durchflusswächter
5 Entleerungshahn
6 Pumpe
2
2
6 5
1
IN
OUT
4
1
IN
