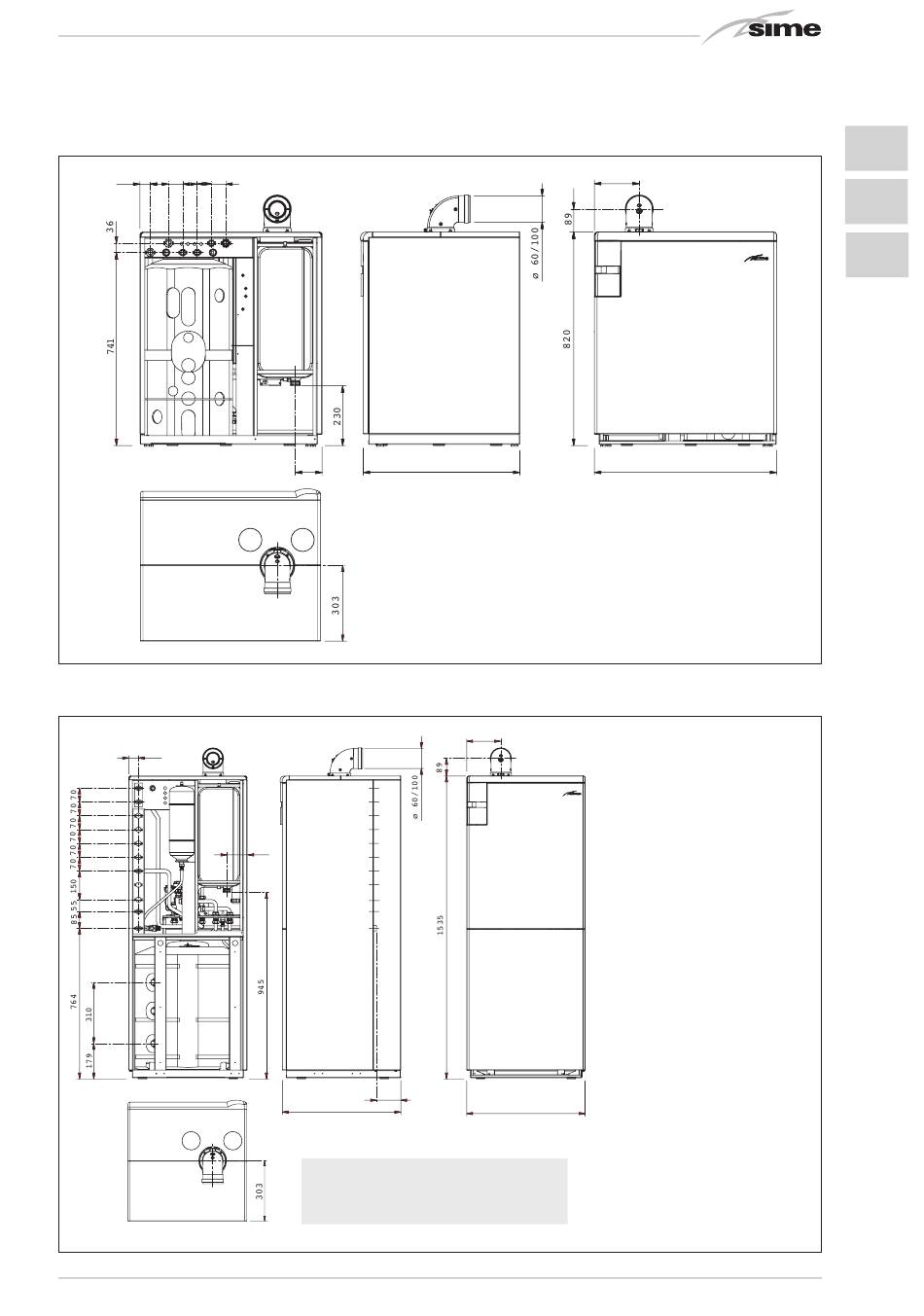

1.2.2 ATLANTIS HM 30/50 ErP (Afb. 1/a)
70 55 55 55 55
40
R M C E U G
1.2.3 ATLANTIS HM 30/110 ErP (Afb 1/b)
50
M
R
M1/M2
R1/R2
M3
R3
G
C
U
E
MBS
RBS
S3
103
103
S3
122
600
OPM.: Voor normale onderhoudswerkzaamhe-
den raden wij aan om rechts van de ketel een
vrije ruimte open te laten van minstens 40 cm,
voor verwijdering van het achterste zijpaneel.
600
AANSLUITINGEN
M.. Toevoerleiding.installatie..
R.. Retourleiding.installatie..
E. Ingang.sanitair.water..
U.. Uitgang.sanitair.water..
C.. Recirculatie..
G.. Gastoevoer..
S3.. Condensafvoer..
173
600
173
700
3/4"
3/4"
1/2"
1/2"
1/2"
3/4"
ø.25
Afb..1/a
AANSLUITINGEN
M.. Toevoerleiding.installatie.Zone.1.
HOOG.3/4"
R.. Retourleiding.installatie.Zone.1.
HOOG.3/4"
M1.. Toevoerleiding.installatie.Zone.2.
HOOG.(*).3/4"
R1.. Retourleiding.installatie.Zone.2.
HOOG.(*).3/4"
M2.. Toevoerleiding.installatie.Zone.2.
LAAG.(*)..3/4"
R2.. Retourleiding.installatie.Zone.2.
LAAG.(*)..3/4"
M3.. Toevoerleiding.installatie.Zone.3.
LAAG.(*).3/4"
R3.. Retourleiding.installatie.Zone.3.
LAAG.(*).3/4"
E.. Ingang.sanitair.water..3/4"
U.. Uitgang.sanitair.water.3/4"
C.. Recirculatie.3/4"
G.. Gastoevoer.3/4"
MBS..Toevoerleiding.boiler.solar.3/4"
RBS.. Retourleiding.boiler.solar.3/4"
S3.. Condensafvoer.ø.25
(*).. Met.optioneel.kit
Afb..1/b
