Beispiel Einbau Mit Verschneidearmatur; Beispiel Einbau Parallelenthärteranlage Mit Anschlussverrohrung Cito - Burkhalter Neptun Compact Bedienungsanleitung

Inhaltsverzeichnis

Werbung

5.3

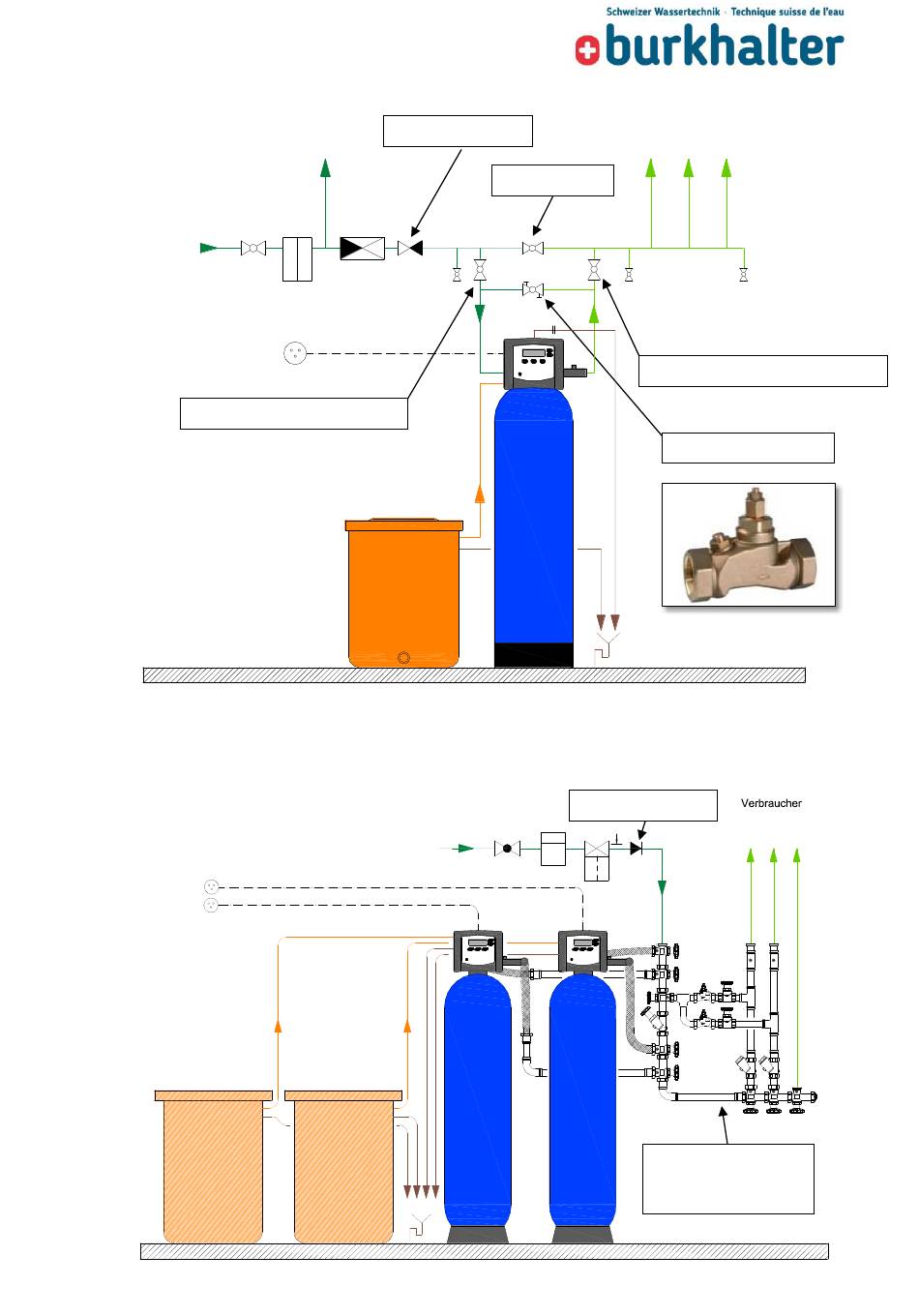

Beispiel Einbau mit Verschneidearmatur

Rohwasser
3...6 bar
Eau brute
Steckdose
Prise électrique
230 V / 50 Hz
Rohwasser Eingangsventil
5.4
Beispiel Einbau Parallelenthärteranlage mit Anschlussverrohrung
Steckdose
Prise électrique
230 V / 50 Hz
_______________________________________________________________________________________________________________________________________________
Seite 14 von 60
Garten
Rückschlagventil
Jardin
Filter
Filtre
Rohwasser
Eau brute
5.0 Hydraulische Prinzipschema
By-Passventil
N E P T U N
burkhalter
CITO
Rückschlagventil
p
N E P T U N
N E P T U N
burkhalter
burkhalter
Verbraucher
Consommateurs
Probehahn
Vanne d'essai
Weichwasser Ausgangsventil
Verschneidearmatur
Consommateurs
MW MW 0°fH
Anschlussverrohrung
CITO mit Abstellventilen,
Verschneidearmatur, By-
Passventil, Probeventilen
