EX-
EX
EX
-
-
43073
43073
43073
JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP4:
JP4 auf DIS
= Parallel Port ausgeschaltet (Werkseinstellung)
DIS/ENA
JP4 auf ENA = Parallel Port eingeschaltet (keine Funktion)
Achtung! Dieser Jumper hat für die EX-43372 keine Funktion
DB9M:
Seriell 9 Pin D-SUB Stecker (S1 und S2):
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slotblech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 9x/2000/XP/Vista & 7:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems "95_98_ME"
"2000" "XP32" "XP64" "Vista32" "Vista64" "Win7_32bit" oder "Win7_64bit in das
jeweilige Feld für die Quelle/Pfad ein und klicken sie auf >weiter<. Windows sucht nun
nach den Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des
Hardwareassistenten und beenden sie die Installation. Sollte Windows noch weitere
neue Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig!
Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (COM3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können Sie dann zwischen COM3 und 256 wählen!
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
43073
43073
43073
TREIBER INSTALLATION :
Windows Server 200x:
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\OXFORD\" und dann das Verzeichnis ihres Betriebssystems für Server 2000:
"2000" für Server 2003: "XP32" oder "XP64" und für Server 2008: "Vista32" oder
"Vista64" in das jeweilige Feld für die Quelle/Pfad ein und klicken sie auf >weiter<.
Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen sie
den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebe-
Signal
Pin
Signal
nen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
DTR
7
RTS
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
8
CTS
Klicken Sie auf Start<>Ausführen< geben sie "compmgmt.msc" ein und klicken sie
DSR
9
RI
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen oder mehrere neue "PCI Ports" z.B. (Com3) sehen. Wenn
Sie diese oder ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können Sie dann zwischen COM3 und 256 wählen!
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version. In einigen Versionen wird die Karte automatisch beim Start Installiert.
Deutsch
Deutsch
Deutsch
JP2:
S2:
S1:
The EX-43073 is a plug & play high-speed serial RS-232 expansion card for the PCI & PCI
-X Bus. The EX-43073 provides two high speed RS-232 serial ports. It uses data transfer
rates up to 921.6Kbaud/s. The EX-43073 design utilizes the 16C95x UART with 128byte
buffer, which incorporates the latest in high speed interface technology. It supports mother-
boards with 32- and 64-Bit Bus and 5- and 3.3Volt PCI-bus power. It is not possible to
change the address or IRQ settings manually because they will be obtained automatically
by the system BIOS and operating system. If you need you can set +5V or +12V to four
different pins from the two 9 pin connectors (POS System).
Compatibility:
Operating system:
Connections:
Extent of delivery:
Certificates:
With the EX-43073 you have the possibility to configure +5V or +12V to four different
pins from the 9 pin male connector :
Attention !! Only change if you really need +5Volt or +12Volt for the peripheral device.
For normal use, don't change the jumper.
JP1 & JP2:
(S1 + S2)
J4:
3
User Manual
User Manual
Vers. 1.0 / 05.08.10

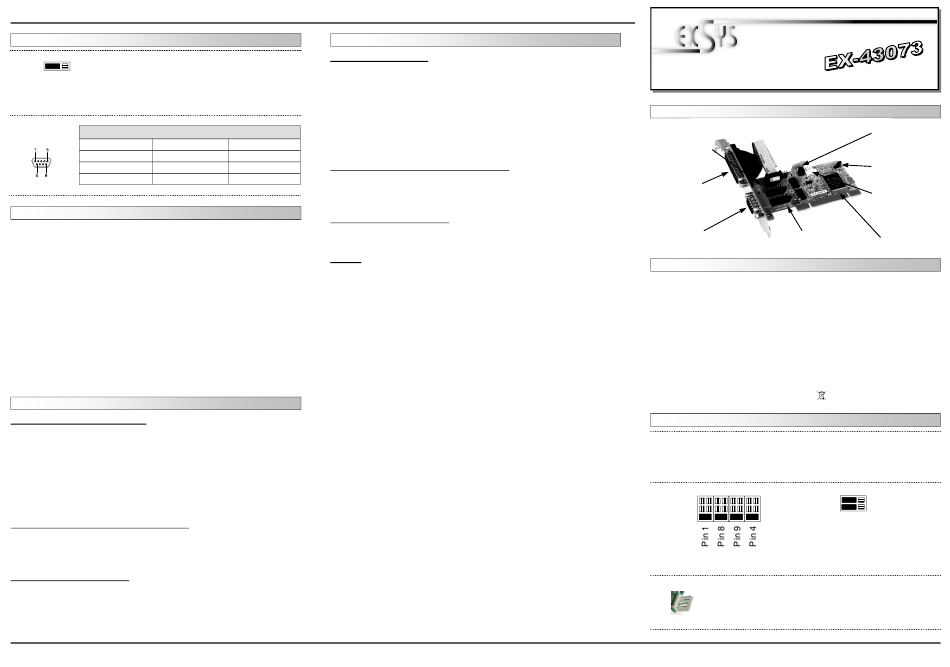

LAYOUT :
+5V or +12V
selectable to
the pin 9 of S2
9 pin male
serial connector
9 pin male
JP1:
+5V or +12V selectable to
serial connector
the pin 9 of S1
DESCRIPTION & TECHNICAL INFORMATION :
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
WIN 9x/2000/XP/Server 200x/Vista/7 (Linux by OS)
1 x 9 pin & 1 x 25 pin D-SUB serial male connector
EX-43073, Driver CD, English manual
CE CE CE CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
+5V
JP3:
+12V
Dis
JP3 to PCI
JP3 to AUX
1 +5V
If JP3 is set to AUX you have to connect your PC power supply to
2 GND
connector J4! Attention! Please watch out for the right polarity!
3 GND
Never connect the plug while PC is still running!
4 +12V
4
JP 3:
Switch the power
from the
PCI-BUS
PC power supply
JP4:
Enable/Disable
Parallel Port
Don't change
J4:
Connector from
the PC power
supply for +5V
or +12V power
Oxford OXuPCI952
+5V
+12V
PCI AUX
= +5 or +12V come from
the PCI BUS
= +5 or +12V come from
the PC power supply
