Montage
12
Bei der Verwendung des G 1½ -Prozessanschlusses (Normgewinde nach ISO 228-
1, Sechskant SW55) und Verwendung der optionalen Gegenmutter kann das Gerät
besonders einfach bündig montiert werden, da es sich um ein zylindrisches Gewinde
handelt. → 26
Montage mit Einschweißmuffe G 1 (A)
‣ Gerät bis zum Anschlag einschrauben.
Montage in vorhandenes Gewinde G 1½ (B)
‣ Gerät so weit einschrauben, dass der Prozessanschluss bündig mit der Innenwandung
abschließt. Dann Anschlussgewinde mit Gegenmutter G 1½ kontern.
• Dichtung: kundenseitig beistellen
• Passende Einschweißmuffe und Gegenmuttern
→ 26 und Bestellstruktur Option "Zubehör beigelegt"
5.2.2 Prozessunberührende Montage
Montage vor mikrowellendurchlässigen Stopfen
• Maximale Temperatur T beachten → 36
• Gefahr von Kondensatbildung an der Prozessinnenwand → Stopfen 2
• A minimieren → Signalabschwächungen minimieren
• Fehlmessungen durch bewegte Durchtrittsflächen
• Passende Stopfen vom Typ FAR54 → 30
T

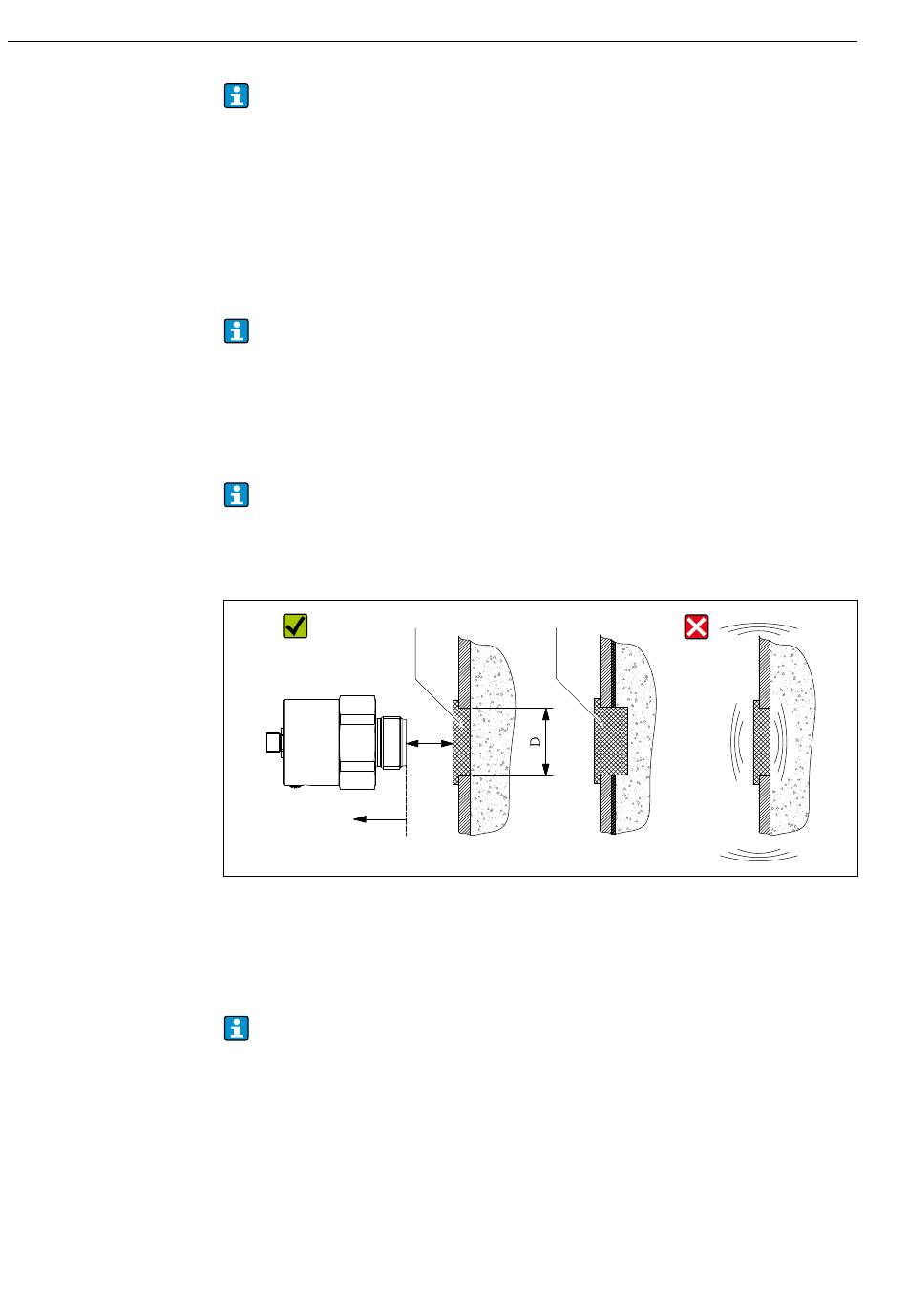

8 Montage vor mikrowellenundurchlässiger Prozesswand
1 Mikrowellendurchlässiger Stopfen
2 Mikrowellendurchlässiger Stopfen bei Kondensatbildung an der Prozessinnenwand
Montage vor mikrowellendurchlässiger Schauglasarmatur
• Maximale Temperatur beachten → 36
• Passende Schauglasarmaturen → 31
1 2
A
