Zubehör
30
Flansch d1
mm (in)
1½" 150 lbs 98,6 (3.88)
2" 150 lbs 120,7 (4.75)
4" 150 lbs 190,5 (7.50)
12.7

Hochdruckadapter

• Prozessdruck: 21 bar (305 psi) absolut
• Material: 316Ti (1.4571), PTFE (Fenster Durchstrahlung)
• Gewicht: ca. 0,8 kg (1.76 lb)
• Dichtung: kundenseitig beistellen
• Bestellnummer:
- 71381894 (G 1½ (A+B), ISO 228-1)
- 71381898 (G 1½ (A+B), ISO 228-1, mit Abnahmeprüfzeugnis 3.1, EN10204 (Werk-
stoffzeugnis mediumberührte Teile))
- 71381899 (G 1½ (B), ISO 228-1, 1½ NPT (A), ANSI/ASME)
- 71381904 (G 1½ (B), ISO 228-1, 1½ NPT (A), ANSI/ASME, mit Abnahmeprüfzeugnis
3.1, EN10204 (Werkstoffzeugnis mediumberührte Teile))

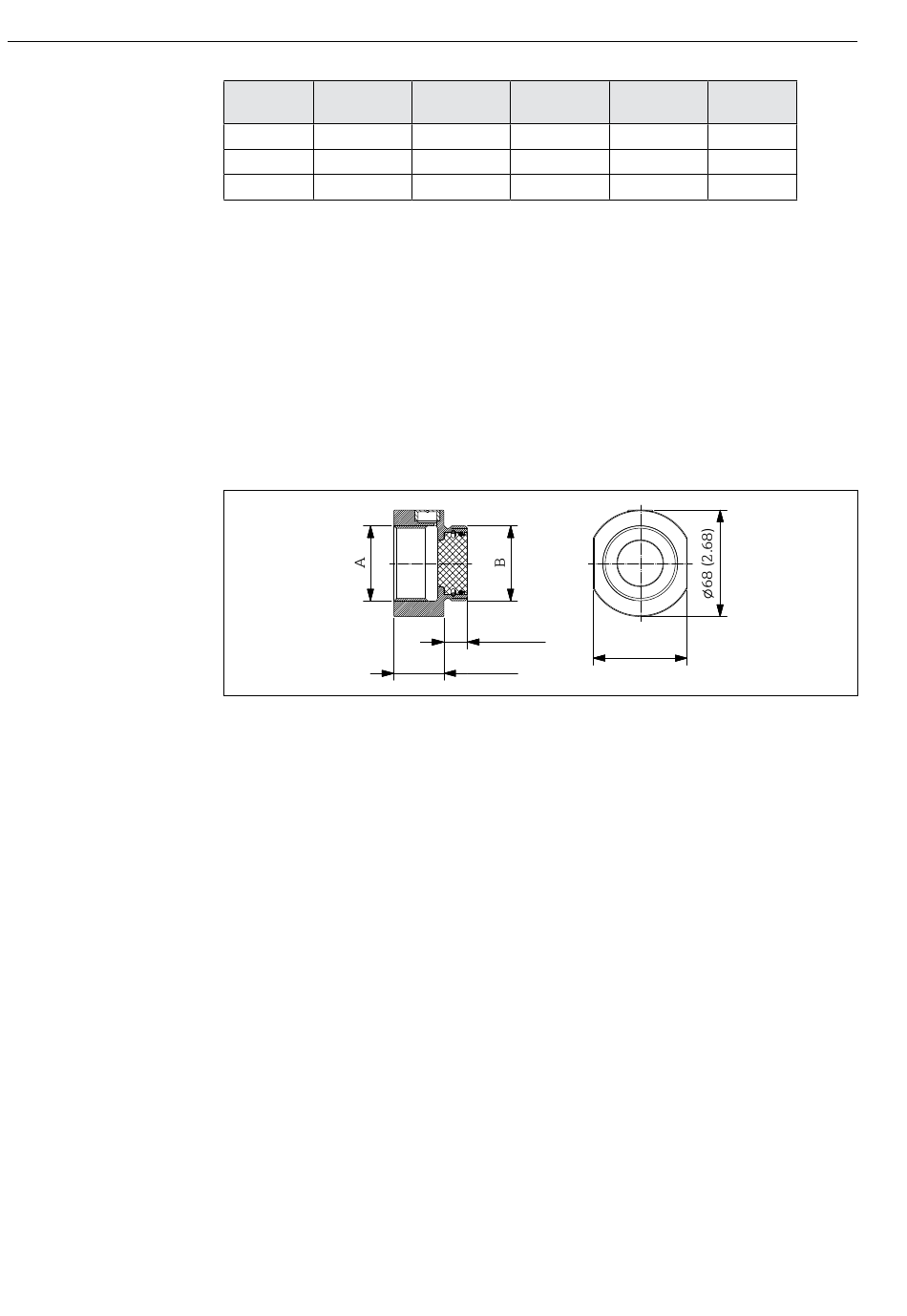

29 Abmessungen Hochdruckadapter. Maßeinheit mm (in)
A Geräteanschlussgewinde
B Prozessanschlussgewinde
12.8

Stopfen

• Typ FAR54 (→ TI01371F)
• Material: PTFE, Aluminiumoxidkeramik
• Prozesstemperatur: -40 ... +800 °C (-40 ... +1472 °F)
• Gewicht: Je nach Ausführung (max. 3,2 kg (7.05 lb))
d2 d3
mm (in) mm (in)
127 (5.00) 15,7 (0.62)
152,4 (6.00) 19,1 (0.75)
228,6 (9.00) 19,1 (0.75)
15 (0.59)
32 (1.26)
Solimotion FTR16
D Bohrungen
mm (in)
17,5 (0.69) 4
19,1 (0.75) 4
23,9 (0.94) 8
60 (2.36)
