Bedienungsmöglichkeiten
22
• Bei nicht oder nur gering vorhandener Schüttgutbewegung meldet die gelbe LED (Sen-
sorzustand) die fehlende Bewegung, die weiße LED ist aus oder blinkt mit niedriger
Frequenz. Wenn dies nicht gegeben ist, muss anschließend das Prozessfenster ange-
passt werden.
7.4.3

Prozessfenster einstellen

• Wird nach einem automatischen Abgleich trotz nicht vorhandener Schüttgutbe-
wegung eine Bewegung detektiert (beispielsweise durch bewegte Anlagenteile im
Detektionsbereich des FTR16), ist das Prozessfenster schrittweise zu verkleinern.
• Auch eine Vergrößerung des Prozessfensters ist möglich. Dies ist dann sinnvoll, wenn
zum Beispiel die Schüttgutmenge oder die Fördergeschwindigkeit schwanken.
Prozessfenster einstellen
Bedienmagnet an "Process Window":
→ Grüne LED blinkt schnell
→ Anzeige (5 s) aktuelles Prozessfenster
Bedienmagnet weiter anhalten → Alle 5 s Wechsel zum nächsten Prozessfenster
Bedienmagnet entfernen → Zuletzt angezeigtes Prozessfenster ausgewählt

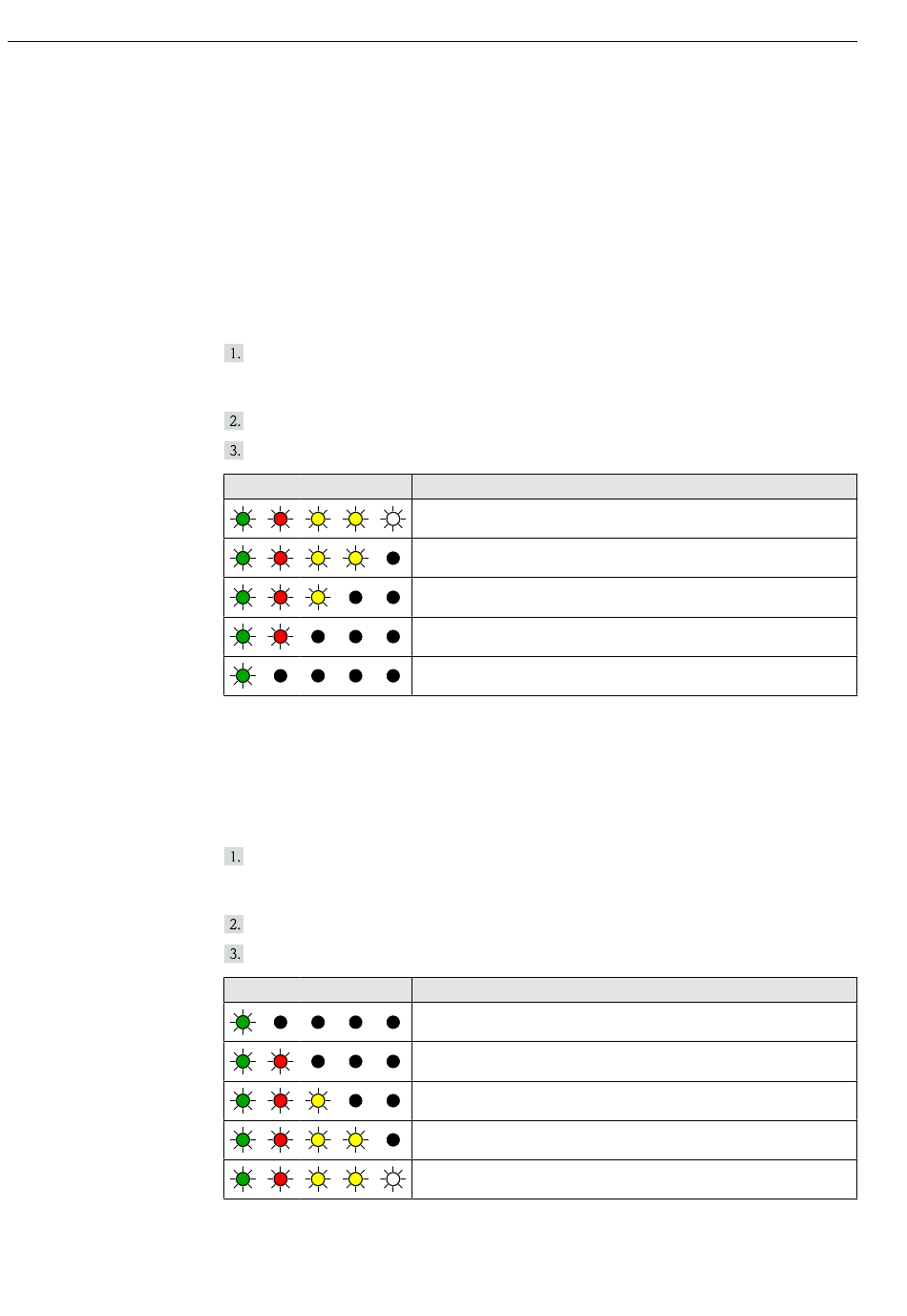

Anzeige
7.4.4 Schaltverzögerung einstellen
Eine Schaltverzögerung ist zum Beispiel bei stark schwankender Signalstärke hilfreich,
so dass die Ausgänge erst schalten, wenn der Schaltpunkt entsprechend lange über- oder
unterschritten wird.
Schaltverzögerung einstellen
Bedienmagnet an "Switch Delay":
→ Grüne LED blinkt schnell
→ Anzeige (5 s) aktuelle Schaltverzögerung
Bedienmagnet weiter anhalten → Alle 5 s Wechsel zur nächsten Schaltverzögerung
Bedienmagnet entfernen → Zuletzt angezeigte Schaltverzögerung ausgewählt
Anzeige
Bedeutung
100 % (sehr großes Prozessfenster)
70 % (großes Prozessfenster)
50 % (Werkseinstellung)
30 % (kleines Prozessfenster)
15 % (sehr kleines Prozessfenster)
Bedeutung
Schaltverzögerung aus (Werkseinstellung)
500 ms
1 s
5 s
10 s
