Einsteckadapter - Endress+Hauser Solimotion FTR16 Betriebsanleitung

Zubehör
32
DN d1 d2
mm (in) mm (in)
50 80 (3.15) 100 (3.94) 102 (4.02) 140 (5.51) 120 (4.72)
80 100 (3.94) 125 (4.92) 127 (5.00) 165 (6.50) 145 (5.71)
100 125 (4.92) 150 (5.91) 152 (5.98) 190 (7.48) 170 (6.69)
• Prozessdruck: 10 bar (145 psi) absolut, auf- oder einschweißbar
• Material: 316Ti (1.4571), Dichtung KLINGERSIL® C-4400 (max. +200 °C/+392 °F)
• Gewicht: DN50 ca. 6,7 kg (14.77 lb) ... DN100 ca. 13,0 kg (28.66 lb)
• Montageschrauben beiliegend
• Bestellnummer:
- 71026446 (DN50)
- 71026447 (DN80)
- 71026448 (DN100)
• Schauglasplatte (Ersatzteil)
- 71209114 (DN50)
- 71209111 (DN80)
- 71209107 (DN100)

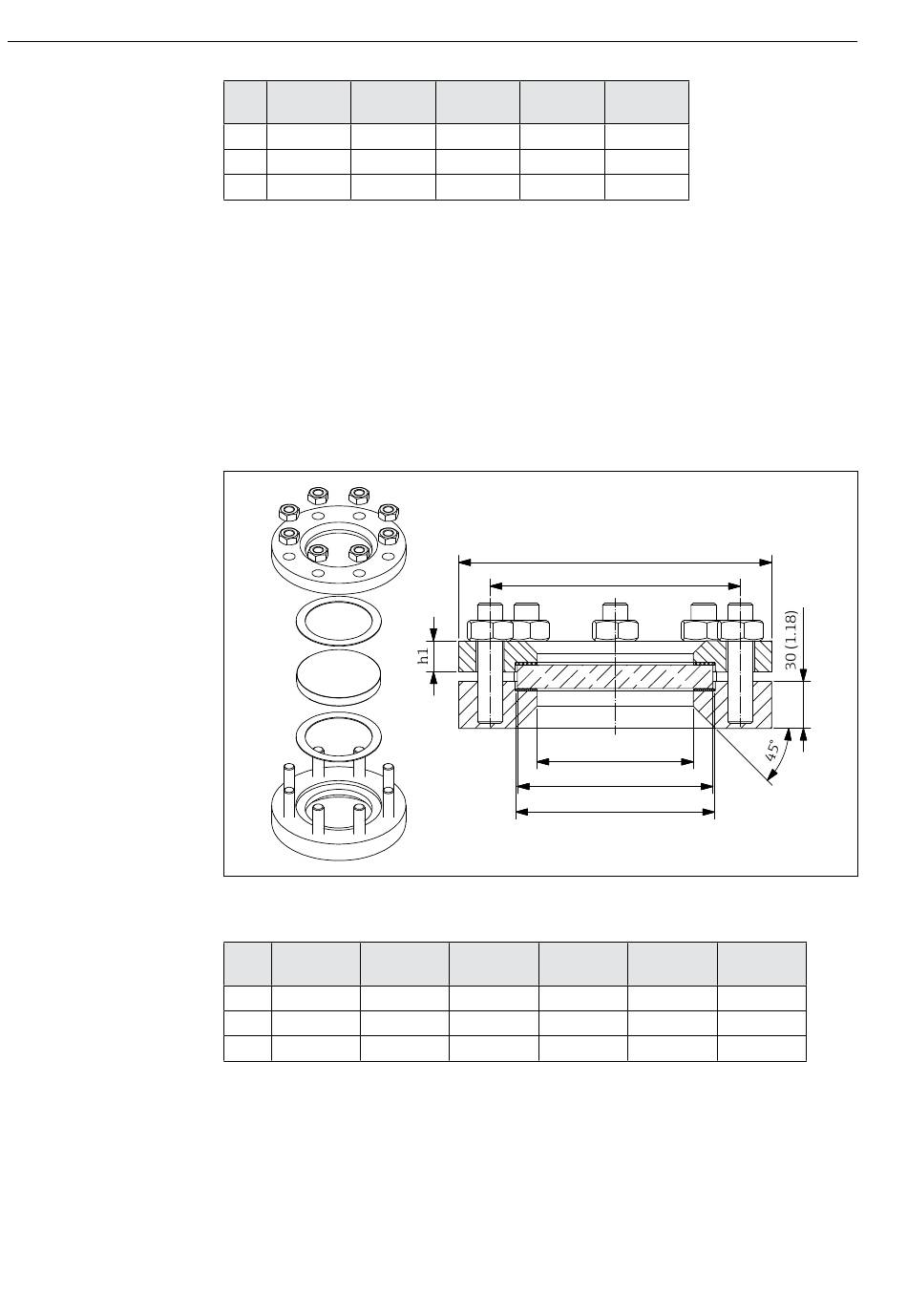

32 Abmessungen Schauglasarmatur für Prozesse bis 10 bar (145 psi). Maßeinheit mm (in)
DN d1
mm (in) mm (in)
50 80 (3.15) 100 (3.94)
80 100 (3.94) 125 (4.92)
100 125 (4.92) 150 (5.91)
1210

Einsteckadapter

• Typ FAR51 (→ TI01368F)
• Prozessstutzen
- DN50 ... DN100, PN16, Form A
- NPS 2" ... 4" 150 lbs, RF
• Stutzenlängen: 100 ... 300 mm (3.94 ... 11.81 in)
• Anschlussgewinde 1½ NPT, G 1½
• Optional mit Scheibe aus PTFE oder Aluminiumoxidkeramik
• Prozesstemperatur: -40 ... +450 °C (-40 ... +842 °F)
d3 D
mm (in) mm (in)
d2 d3
mm (in) mm (in)
102 (4.02) 165 (6.50)
127 (5.00) 200 (7.87)
152 (5.98) 220 (8.66)
Solimotion FTR16
k
mm (in)
D
k
d1
d2
d3
D k
mm (in) mm (in)
125 (4.92) 16 (0.63)
160 (6.30) 20 (0.79)
180 (7.09) 22 (0.87)
