Montage
10

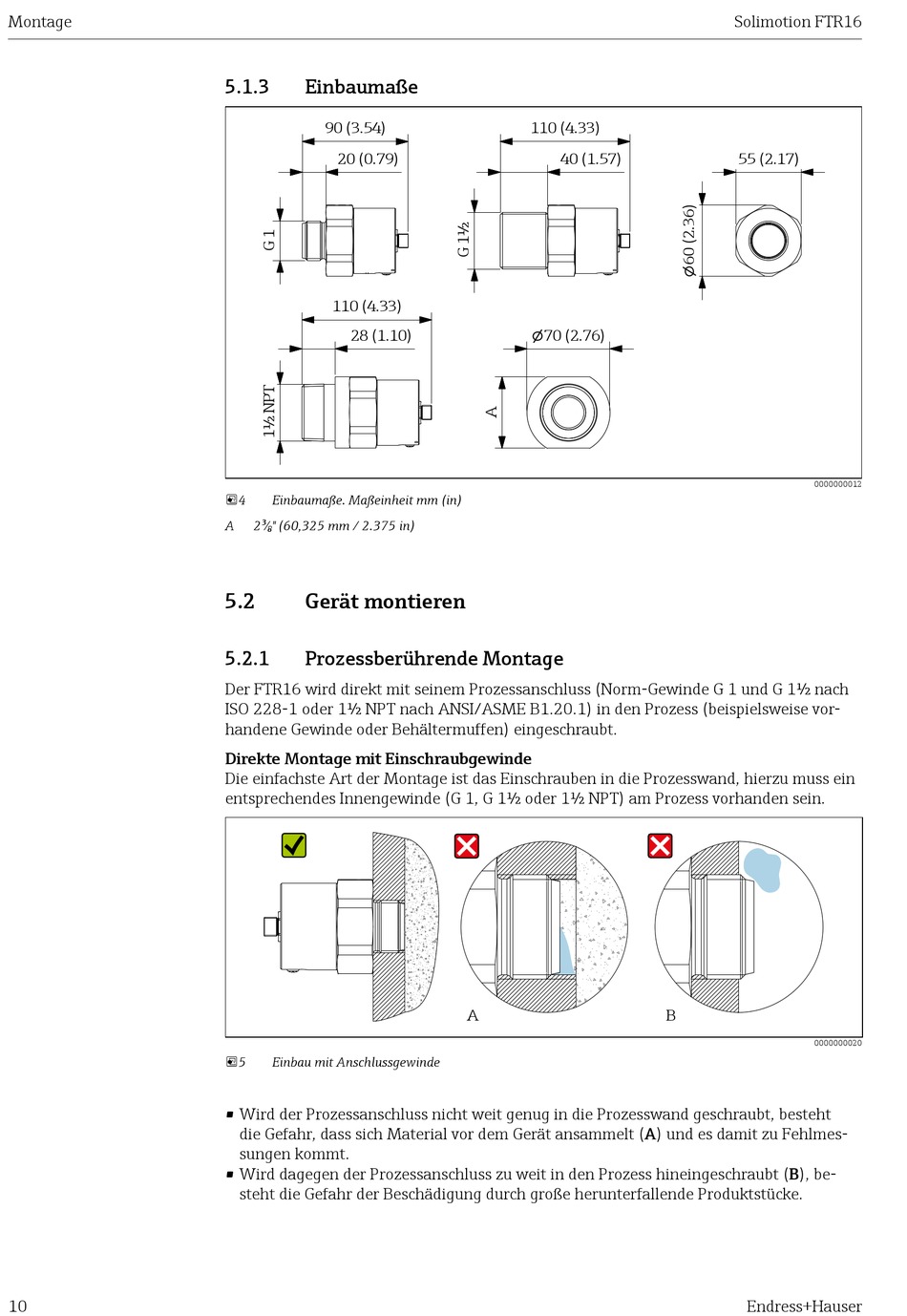

5.1.3 Einbaumaße
90 (3.54)
20 (0.79)
110 (4.33)
28 (1.10)
4 Einbaumaße. Maßeinheit mm (in)
A 2³⁄₈" (60,325 mm / 2.375 in)
5.2 Gerät montieren
5.2.1 Prozessberührende Montage
Der FTR16 wird direkt mit seinem Prozessanschluss (Norm-Gewinde G 1 und G 1½ nach
ISO 228-1 oder 1½ NPT nach ANSI/ASME B1.20.1) in den Prozess (beispielsweise vor-
handene Gewinde oder Behältermuffen) eingeschraubt.
Direkte Montage mit Einschraubgewinde
Die einfachste Art der Montage ist das Einschrauben in die Prozesswand, hierzu muss ein
entsprechendes Innengewinde (G 1, G 1½ oder 1½ NPT) am Prozess vorhanden sein.
5 Einbau mit Anschlussgewinde
• Wird der Prozessanschluss nicht weit genug in die Prozesswand geschraubt, besteht
die Gefahr, dass sich Material vor dem Gerät ansammelt (A) und es damit zu Fehlmes-
sungen kommt.
• Wird dagegen der Prozessanschluss zu weit in den Prozess hineingeschraubt (B), be-
steht die Gefahr der Beschädigung durch große herunterfallende Produktstücke.
110 (4.33)
40 (1.57)
70 (2.76)

A
Solimotion FTR16
55 (2.17)
0000000012
B
0000000020
