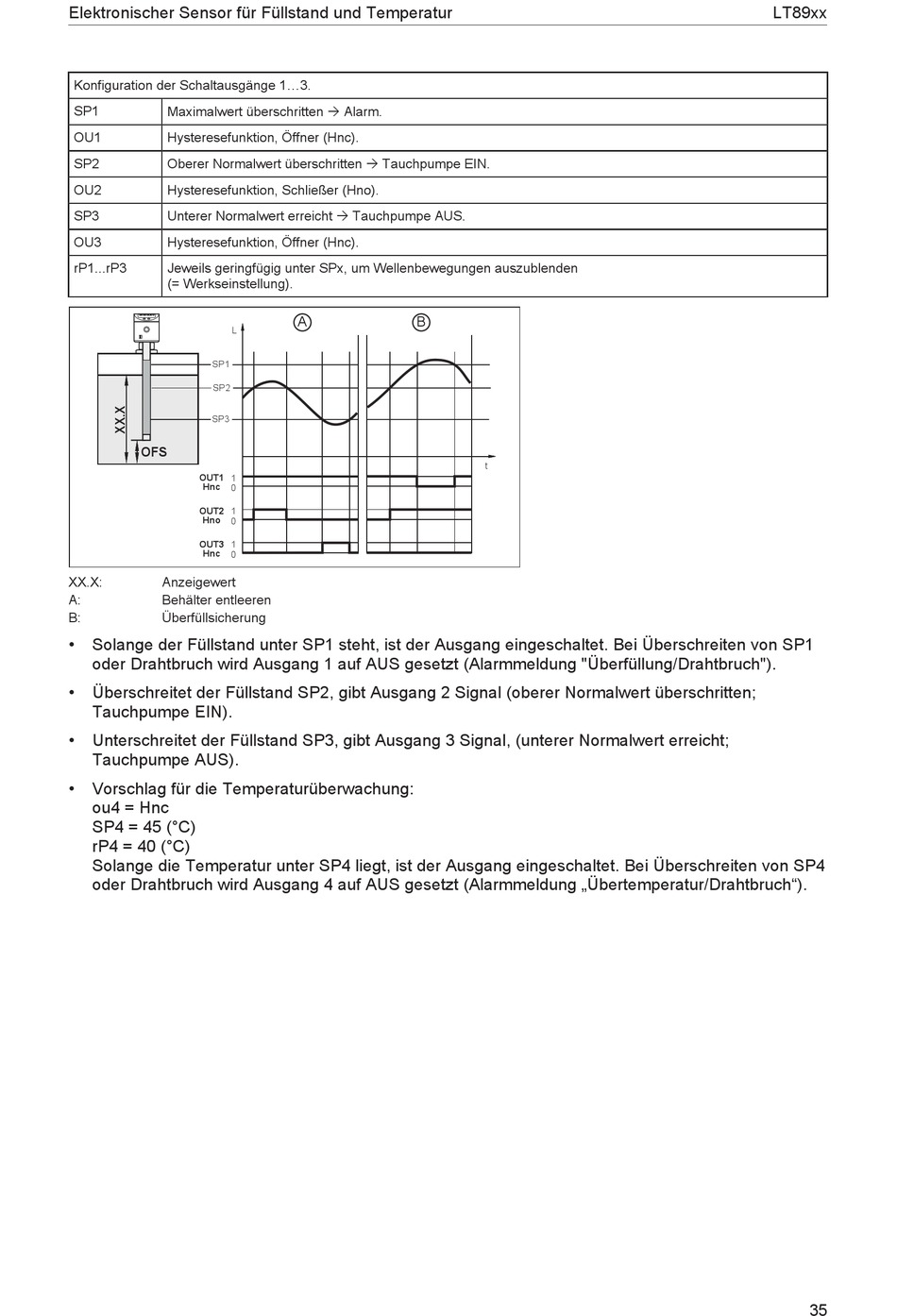

Elektronischer Sensor für Füllstand und Temperatur
Konfiguration der Schaltausgänge 1...3.
SP1
Maximalwert überschritten Ò Alarm.
OU1
Hysteresefunktion, Öffner (Hnc).
Oberer Normalwert überschritten Ò Tauchpumpe EIN.
SP2
OU2
Hysteresefunktion, Schließer (Hno).
SP3
Unterer Normalwert erreicht Ò Tauchpumpe AUS.
OU3
Hysteresefunktion, Öffner (Hnc).
rP1...rP3
Jeweils geringfügig unter SPx, um Wellenbewegungen auszublenden
(= Werkseinstellung).
L
SP1
SP2
SP3
OFS
OUT1
1
Hnc
0
OUT2
1
Hno
0
OUT3
1
Hnc
0
XX.X:
Anzeigewert
A:
Behälter entleeren
B:
Überfüllsicherung
Solange der Füllstand unter SP1 steht, ist der Ausgang eingeschaltet. Bei Überschreiten von SP1
oder Drahtbruch wird Ausgang 1 auf AUS gesetzt (Alarmmeldung "Überfüllung/Drahtbruch").
Überschreitet der Füllstand SP2, gibt Ausgang 2 Signal (oberer Normalwert überschritten;
Tauchpumpe EIN).
Unterschreitet der Füllstand SP3, gibt Ausgang 3 Signal, (unterer Normalwert erreicht;
Tauchpumpe AUS).
Vorschlag für die Temperaturüberwachung:
ou4 = Hnc
SP4 = 45 (°C)
rP4 = 40 (°C)
Solange die Temperatur unter SP4 liegt, ist der Ausgang eingeschaltet. Bei Überschreiten von SP4
oder Drahtbruch wird Ausgang 4 auf AUS gesetzt (Alarmmeldung „Übertemperatur/Drahtbruch").
A
B
t
LT89xx
35
