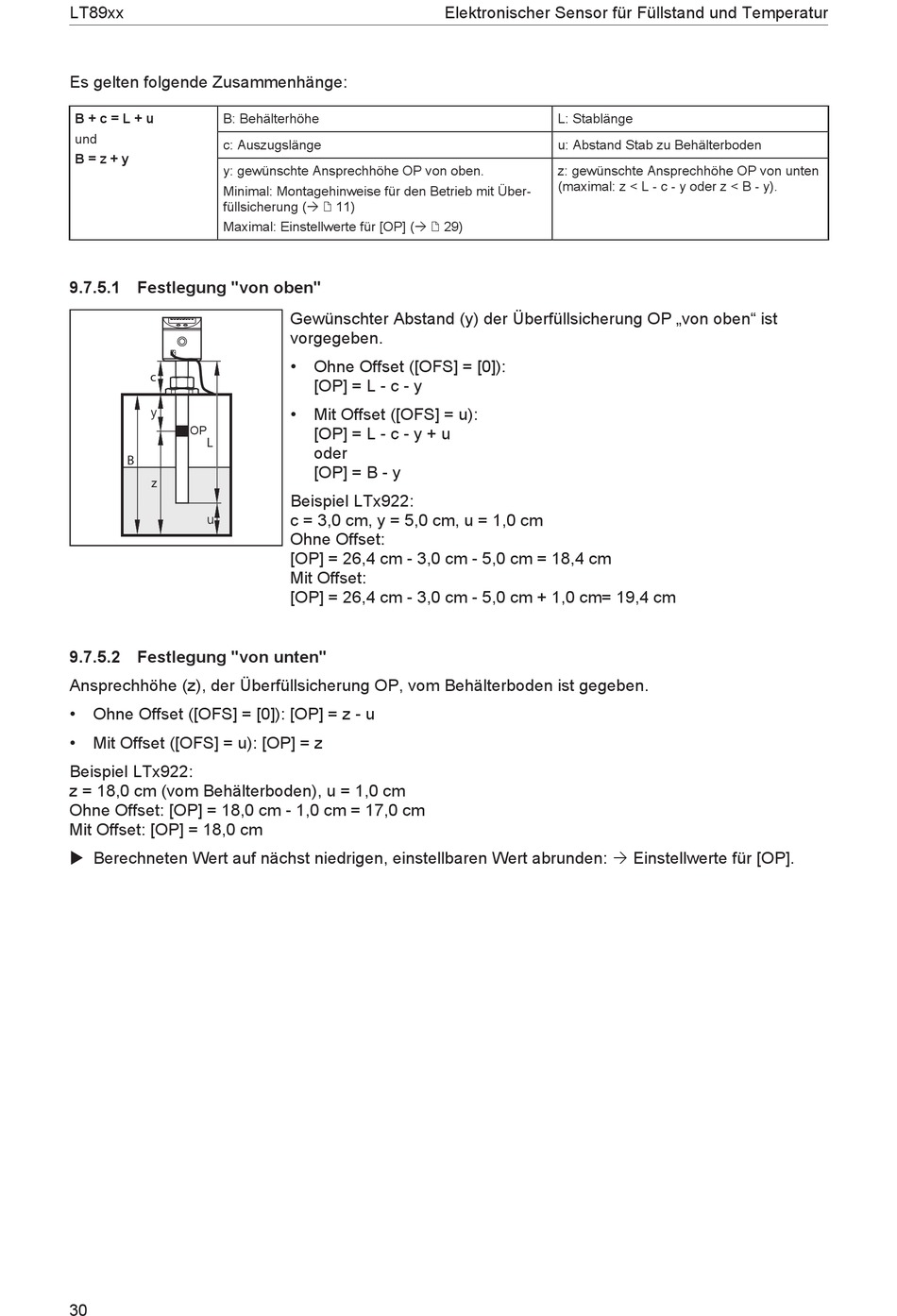

LT89xx
Es gelten folgende Zusammenhänge:
B + c = L + u
B: Behälterhöhe
und
c: Auszugslänge
B = z + y
y: gewünschte Ansprechhöhe OP von oben.
Minimal: Montagehinweise für den Betrieb mit Über-
füllsicherung (Ò / 11)
Maximal: Einstellwerte für [OP] (Ò / 29)
9.7.5.1 Festlegung "von oben"
c
OP
L
B
z
9.7.5.2 Festlegung "von unten"
Ansprechhöhe (z), der Überfüllsicherung OP, vom Behälterboden ist gegeben.
•
Ohne Offset ([OFS] = [0]): [OP] = z - u
•
Mit Offset ([OFS] = u): [OP] = z
Beispiel LTx922:
z = 18,0 cm (vom Behälterboden), u = 1,0 cm
Ohne Offset: [OP] = 18,0 cm - 1,0 cm = 17,0 cm
Mit Offset: [OP] = 18,0 cm
u Berechneten Wert auf nächst niedrigen, einstellbaren Wert abrunden: Ò Einstellwerte für [OP].
30
Elektronischer Sensor für Füllstand und Temperatur
Gewünschter Abstand (y) der Überfüllsicherung OP „von oben" ist
vorgegeben.
•
Ohne Offset ([OFS] = [0]):
[OP] = L - c - y
•
Mit Offset ([OFS] = u):
[OP] = L - c - y + u
oder
[OP] = B - y
Beispiel LTx922:
c = 3,0 cm, y = 5,0 cm, u = 1,0 cm
Ohne Offset:
[OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm
Mit Offset:
[OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm= 19,4 cm
L: Stablänge
u: Abstand Stab zu Behälterboden
z: gewünschte Ansprechhöhe OP von unten
(maximal: z < L - c - y oder z < B - y).
