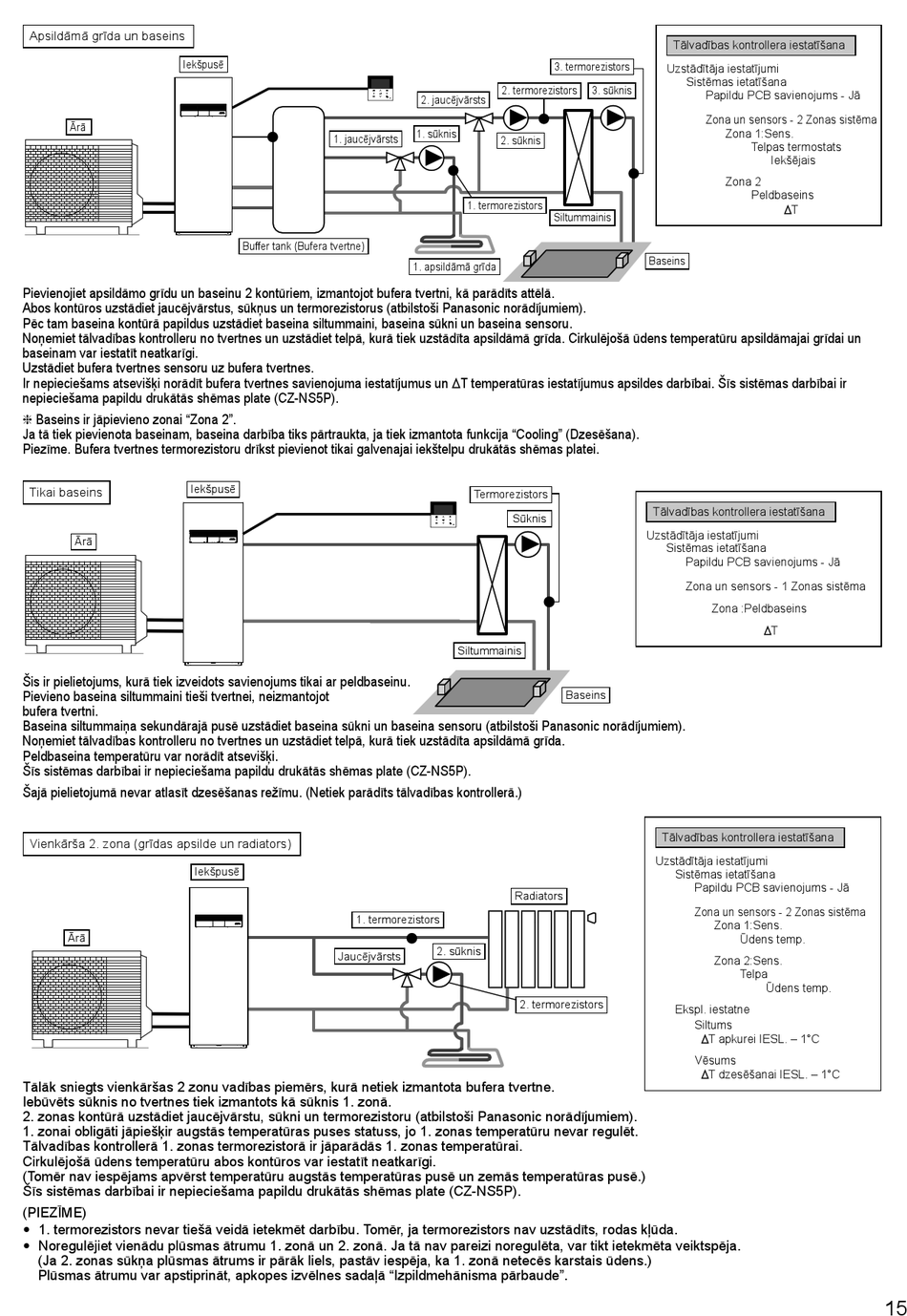

Apsildāmā grīda un baseins
Iekšpusē
Ārā
Pievienojiet apsildāmo grīdu un baseinu 2 kontūriem, izmantojot bufera tvertni, kā parādīts attēlā.
Abos kontūros uzstādiet jaucējvārstus, sūkņus un termorezistorus (atbilstoši Panasonic norādījumiem).
Pēc tam baseina kontūrā papildus uzstādiet baseina siltummaini, baseina sūkni un baseina sensoru.
Noņemiet tālvadības kontrolleru no tvertnes un uzstādiet telpā, kurā tiek uzstādīta apsildāmā grīda. Cirkulējošā ūdens temperatūru apsildāmajai grīdai un
baseinam var iestatīt neatkarīgi.
Uzstādiet bufera tvertnes sensoru uz bufera tvertnes.
Ir nepieciešams atsevišķi norādīt bufera tvertnes savienojuma iestatījumus un T temperatūras iestatījumus apsildes darbībai. Šīs sistēmas darbībai ir
nepieciešama papildu drukātās shēmas plate (CZ-NS5P).
Baseins ir jāpievieno zonai "Zona 2".
Ja tā tiek pievienota baseinam, baseina darbība tiks pārtraukta, ja tiek izmantota funkcija "Cooling" (Dzesēšana).
Piezīme. Bufera tvertnes termorezistoru drīkst pievienot tikai galvenajai iekštelpu drukātās shēmas platei.
Iekšpusē
Tikai baseins
Ārā
Šis ir pielietojums, kurā tiek izveidots savienojums tikai ar peldbaseinu.
Pievieno baseina siltummaini tieši tvertnei, neizmantojot
bufera tvertni.
Baseina siltummaiņa sekundārajā pusē uzstādiet baseina sūkni un baseina sensoru (atbilstoši Panasonic norādījumiem).
Noņemiet tālvadības kontrolleru no tvertnes un uzstādiet telpā, kurā tiek uzstādīta apsildāmā grīda.
Peldbaseina temperatūru var norādīt atsevišķi.
Šīs sistēmas darbībai ir nepieciešama papildu drukātās shēmas plate (CZ-NS5P).
Šajā pielietojumā nevar atlasīt dzesēšanas režīmu. (Netiek parādīts tālvadības kontrollerā.)
Vienkārša 2. zona (grīdas apsilde un radiators)
Ārā
Tālāk sniegts vienkāršas 2 zonu vadības piemērs, kurā netiek izmantota bufera tvertne.
Iebūvēts sūknis no tvertnes tiek izmantots kā sūknis 1. zonā.
2. zonas kontūrā uzstādiet jaucējvārstu, sūkni un termorezistoru (atbilstoši Panasonic norādījumiem).
1. zonai obligāti jāpiešķir augstās temperatūras puses statuss, jo 1. zonas temperatūru nevar regulēt.
Tālvadības kontrollerā 1. zonas termorezistorā ir jāparādās 1. zonas temperatūrai.
Cirkulējošā ūdens temperatūru abos kontūros var iestatīt neatkarīgi.
(Tomēr nav iespējams apvērst temperatūru augstās temperatūras pusē un zemās temperatūras pusē.)
Šīs sistēmas darbībai ir nepieciešama papildu drukātās shēmas plate (CZ-NS5P).
(PIEZĪME)
•
1. termorezistors nevar tiešā veidā ietekmēt darbību. Tomēr, ja termorezistors nav uzstādīts, rodas kļūda.
•
Noregulējiet vienādu plūsmas ātrumu 1. zonā un 2. zonā. Ja tā nav pareizi noregulēta, var tikt ietekmēta veiktspēja.
(Ja 2. zonas sūkņa plūsmas ātrums ir pārāk liels, pastāv iespēja, ka 1. zonā netecēs karstais ūdens.)
Plūsmas ātrumu var apstiprināt, apkopes izvēlnes sadaļā "Izpildmehānisma pārbaude".
1. jaucējvārsts
Buff er tank (Bufera tvertne)
Iekšpusē
1. termorezistors
Jaucējvārsts
3. termorezistors
2. termorezistors
2. jaucējvārsts
1. sūknis
2. sūknis
1. termorezistors
Siltummainis
1. apsildāmā grīda
Termorezistors
Sūknis
Siltummainis
Baseins
Radiators
2. sūknis
2. termorezistors
Tālvadības kontrollera iestatīšana
Uzstādītāja iestatījumi
Sistēmas ietatīšana
3. sūknis
Papildu PCB savienojums - Jā
Zona un sensors - 2 Zonas sistēma
Zona 1:Sens.
Telpas termostats
Zona 2
Peldbaseins
Baseins
Tālvadības kontrollera iestatīšana
Uzstādītāja iestatījumi
Sistēmas ietatīšana
Papildu PCB savienojums - Jā
Zona un sensors - 1 Zonas sistēma
Zona :Peldbaseins
Tālvadības kontrollera iestatīšana
Uzstādītāja iestatījumi
Sistēmas ietatīšana
Papildu PCB savienojums - Jā
Zona un sensors - 2 Zonas sistēma
Zona 1:Sens.
Ūdens temp.
Zona 2:Sens.
Telpa
Ekspl. iestatne
Siltums
T apkurei IESL. – 1°C
Vēsums
T dzesēšanai IESL. – 1°C
Iekšējais
T
T
Ūdens temp.
15
