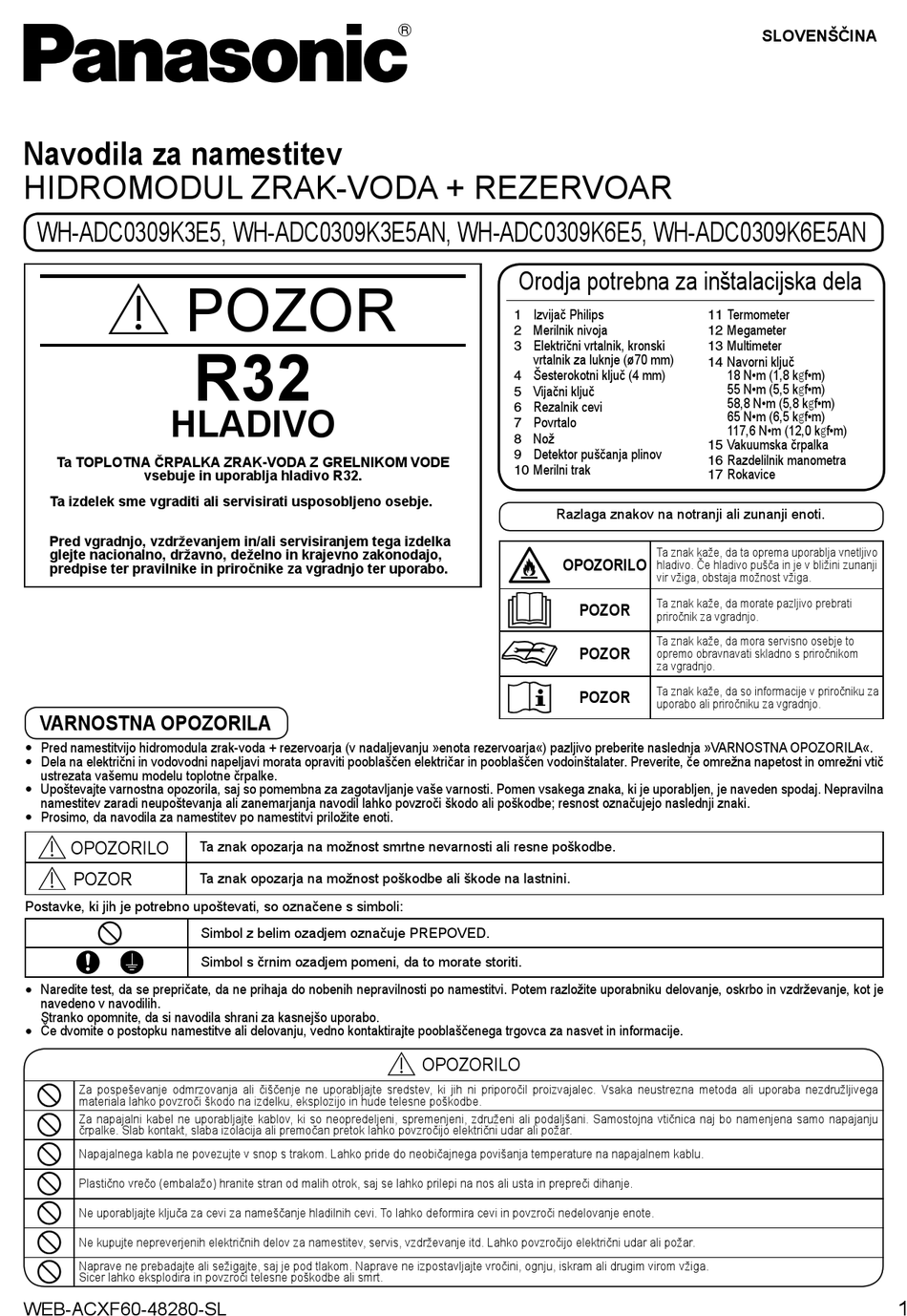

Navodila za namestitev
HIDROMODUL ZRAK-VODA + REZERVOAR
WH-ADC0309K3E5, WH-ADC0309K3E5AN, WH-ADC0309K6E5, WH-ADC0309K6E5AN
POZOR
R32
HLADIVO
Ta TOPLOTNA ČRPALKA ZRAK-VODA Z GRELNIKOM VODE
vsebuje in uporablja hladivo R32.
Ta izdelek sme vgraditi ali servisirati usposobljeno osebje.
Pred vgradnjo, vzdrževanjem in/ali servisiranjem tega izdelka
glejte nacionalno, državno, deželno in krajevno zakonodajo,
predpise ter pravilnike in priročnike za vgradnjo ter uporabo.
VARNOSTNA OPOZORILA
•
Pred namestitvijo hidromodula zrak-voda + rezervoarja (v nadaljevanju »enota rezervoarja«) pazljivo preberite naslednja »VARNOSTNA OPOZORILA«.
•
Dela na električni in vodovodni napeljavi morata opraviti pooblaščen električar in pooblaščen vodoinštalater. Preverite, če omrežna napetost in omrežni vtič
ustrezata vašemu modelu toplotne črpalke.
•
Upoštevajte varnostna opozorila, saj so pomembna za zagotavljanje vaše varnosti. Pomen vsakega znaka, ki je uporabljen, je naveden spodaj. Nepravilna
namestitev zaradi neupoštevanja ali zanemarjanja navodil lahko povzroči škodo ali poškodbe; resnost označujejo naslednji znaki.
•
Prosimo, da navodila za namestitev po namestitvi priložite enoti.
OPOZORILO
POZOR
Postavke, ki jih je potrebno upoštevati, so označene s simboli:
•
Naredite test, da se prepričate, da ne prihaja do nobenih nepravilnosti po namestitvi. Potem razložite uporabniku delovanje, oskrbo in vzdrževanje, kot je
navedeno v navodilih.
Stranko opomnite, da si navodila shrani za kasnejšo uporabo.
•
Če dvomite o postopku namestitve ali delovanju, vedno kontaktirajte pooblaščenega trgovca za nasvet in informacije.
Za pospeševanje odmrzovanja ali čiščenje ne uporabljajte sredstev, ki jih ni priporočil proizvajalec. Vsaka neustrezna metoda ali uporaba nezdružljivega
materiala lahko povzroči škodo na izdelku, eksplozijo in hude telesne poškodbe.
Za napajalni kabel ne uporabljajte kablov, ki so neopredeljeni, spremenjeni, združeni ali podaljšani. Samostojna vtičnica naj bo namenjena samo napajanju
črpalke. Slab kontakt, slaba izolacija ali premočan pretok lahko povzročijo električni udar ali požar.
Napajalnega kabla ne povezujte v snop s trakom. Lahko pride do neobičajnega povišanja temperature na napajalnem kablu.
Plastično vrečo (embalažo) hranite stran od malih otrok, saj se lahko prilepi na nos ali usta in prepreči dihanje.
Ne uporabljajte ključa za cevi za nameščanje hladilnih cevi. To lahko deformira cevi in povzroči nedelovanje enote.
Ne kupujte nepreverjenih električnih delov za namestitev, servis, vzdrževanje itd. Lahko povzročijo električni udar ali požar.
Naprave ne prebadajte ali sežigajte, saj je pod tlakom. Naprave ne izpostavljajte vročini, ognju, iskram ali drugim virom vžiga.
Sicer lahko eksplodira in povzroči telesne poškodbe ali smrt.
WEB-ACXF60-48280-SL
Ta znak opozarja na možnost smrtne nevarnosti ali resne poškodbe.
Ta znak opozarja na možnost poškodbe ali škode na lastnini.
Simbol z belim ozadjem označuje PREPOVED.
Simbol s črnim ozadjem pomeni, da to morate storiti.
Orodja potrebna za inštalacijska dela
1 Izvijač Philips
2 Merilnik nivoja
3 Električni vrtalnik, kronski
vrtalnik za luknje (ø70 mm)
4 Šesterokotni ključ (4 mm)
5 Vijačni ključ
6 Rezalnik cevi
7 Povrtalo
8 Nož
9 Detektor puščanja plinov
10 Merilni trak
Razlaga znakov na notranji ali zunanji enoti.
OPOZORILO
POZOR
POZOR
POZOR
OPOZORILO
SLOVENŠČINA
11 Termometer
12 Megameter
13 Multimeter
14 Navorni ključ
18 N•m (1,8 kgf•m)
55 N•m (5,5 kgf•m)
58,8 N•m (5,8 kgf•m)
65 N•m (6,5 kgf•m)
117,6 N•m (12,0 kgf•m)
15 Vakuumska črpalka
16 Razdelilnik manometra
17 Rokavice
Ta znak kaže, da ta oprema uporablja vnetljivo
hladivo. Če hladivo pušča in je v bližini zunanji
vir vžiga, obstaja možnost vžiga.
Ta znak kaže, da morate pazljivo prebrati
priročnik za vgradnjo.
Ta znak kaže, da mora servisno osebje to
opremo obravnavati skladno s priročnikom
za vgradnjo.
Ta znak kaže, da so informacije v priročniku za
uporabo ali priročniku za vgradnjo.
1
