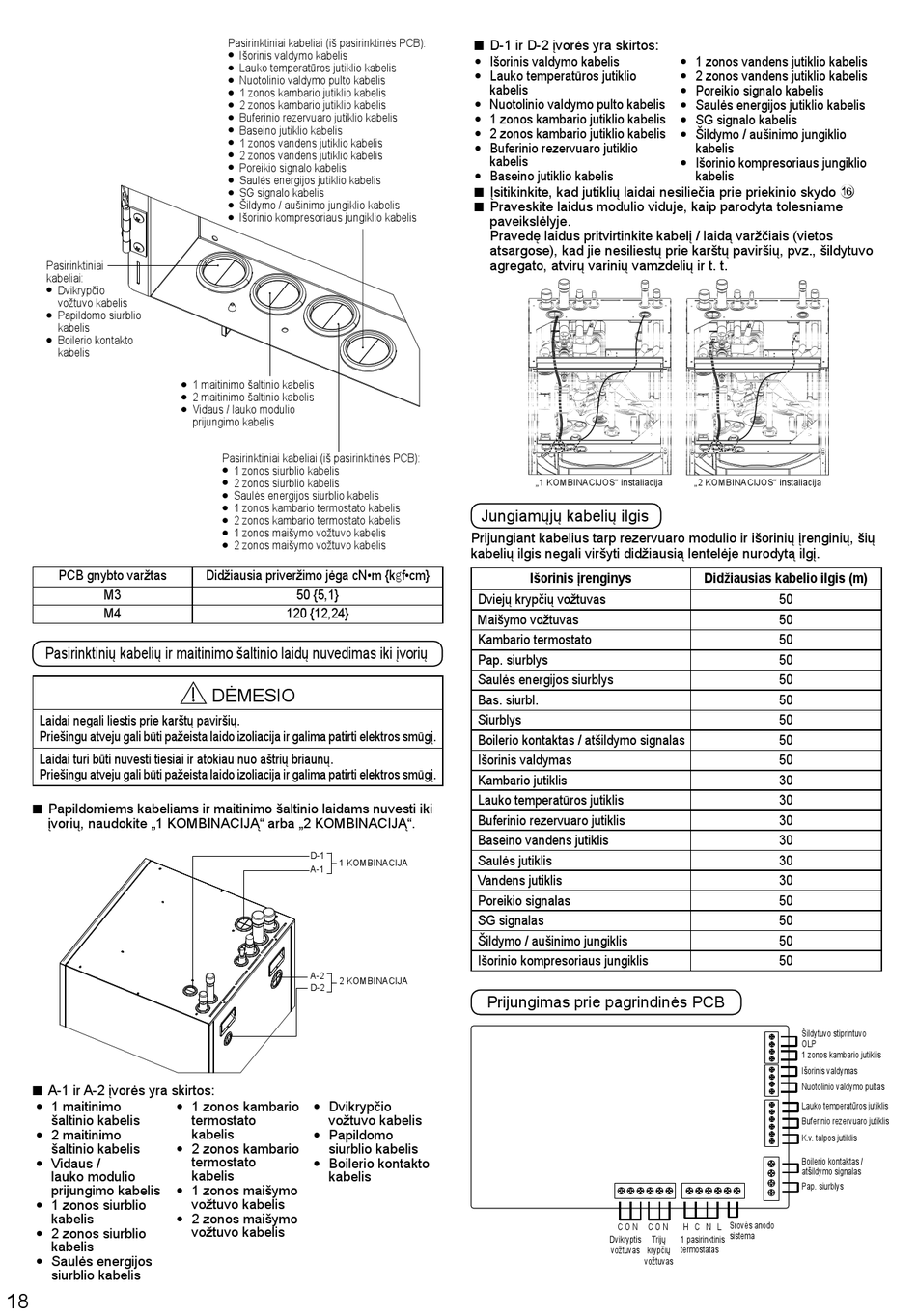

Panasonic WH-ADC0309K3E5 Installationshandbuch Seite 596

Pasirinktiniai
kabeliai:
• Dvikrypčio
vožtuvo kabelis
• Papildomo siurblio
kabelis
• Boilerio kontakto
kabelis
PCB gnybto varžtas
M3
M4
Pasirinktinių kabelių ir maitinimo šaltinio laidų nuvedimas iki įvorių
Laidai negali liestis prie karštų paviršių.
Priešingu atveju gali būti pažeista laido izoliacija ir galima patirti elektros smūgį.
Laidai turi būti nuvesti tiesiai ir atokiau nuo aštrių briaunų.
Priešingu atveju gali būti pažeista laido izoliacija ir galima patirti elektros smūgį.
Papildomiems kabeliams ir maitinimo šaltinio laidams nuvesti iki
 
įvorių, naudokite „1 KOMBINACIJĄ" arba „2 KOMBINACIJĄ".
A-1 ir A-2 įvorės yra skirtos:
 
• •
1 maitinimo
šaltinio kabelis
•
2 maitinimo
•
šaltinio kabelis
•
Vidaus /
lauko modulio
•
prijungimo kabelis
•
1 zonos siurblio
•
kabelis
•
2 zonos siurblio
kabelis
•
Saulės energijos
siurblio kabelis
18
Pasirinktiniai kabeliai (iš pasirinktinės PCB):
• Išorinis valdymo kabelis
• Lauko temperatūros jutiklio kabelis
• Nuotolinio valdymo pulto kabelis
• 1 zonos kambario jutiklio kabelis
• 2 zonos kambario jutiklio kabelis
• Buferinio rezervuaro jutiklio kabelis
• Baseino jutiklio kabelis
• 1 zonos vandens jutiklio kabelis
• 2 zonos vandens jutiklio kabelis
• Poreikio signalo kabelis
• Saulės energijos jutiklio kabelis
• SG signalo kabelis
• Šildymo / aušinimo jungiklio kabelis
• Išorinio kompresoriaus jungiklio kabelis
• 1 maitinimo šaltinio kabelis
• 2 maitinimo šaltinio kabelis
• Vidaus / lauko modulio
prijungimo kabelis
Pasirinktiniai kabeliai (iš pasirinktinės PCB):
• 1 zonos siurblio kabelis
• 2 zonos siurblio kabelis
• Saulės energijos siurblio kabelis
• 1 zonos kambario termostato kabelis
• 2 zonos kambario termostato kabelis
• 1 zonos maišymo vožtuvo kabelis
• 2 zonos maišymo vožtuvo kabelis
Didžiausia priveržimo jėga cN•m {kgf•cm}
50 {5,1}
120 {12,24}
DĖMESIO
D-1
1 KOMBINACIJA
A-1
A-2
2 KOMBINACIJA
D-2
•
1 zonos kambario Dvikrypčio
termostato vožtuvo kabelis
•
kabelis
Papildomo
2 zonos kambario siurblio kabelis
•
termostato
Boilerio kontakto
kabelis
kabelis
1 zonos maišymo
vožtuvo kabelis
2 zonos maišymo
vožtuvo kabelis
D-1 ir D-2 įvorės yra skirtos:
 
•
Išorinis valdymo kabelis
•
Lauko temperatūros jutiklio
kabelis
•
Nuotolinio valdymo pulto kabelis
•
1 zonos kambario jutiklio kabelis
•
2 zonos kambario jutiklio kabelis
•
Buferinio rezervuaro jutiklio
kabelis
•
Baseino jutiklio kabelis
Įsitikinkite, kad jutiklių laidai nesiliečia prie priekinio skydo f
 
Praveskite laidus modulio viduje, kaip parodyta tolesniame
 
paveikslėlyje.
Pravedę laidus pritvirtinkite kabelį / laidą varžčiais (vietos
atsargose), kad jie nesiliestų prie karštų paviršių, pvz., šildytuvo
agregato, atvirų varinių vamzdelių ir t. t.
„1 KOMBINACIJOS" instaliacija
Jungiamųjų kabelių ilgis
Prijungiant kabelius tarp rezervuaro modulio ir išorinių įrenginių, šių
kabelių ilgis negali viršyti didžiausią lentelėje nurodytą ilgį.
Išorinis įrenginys
Dviejų krypčių vožtuvas
Maišymo vožtuvas
Kambario termostato
Pap. siurblys
Saulės energijos siurblys
Bas. siurbl.
Siurblys
Boilerio kontaktas / atšildymo signalas
Išorinis valdymas
Kambario jutiklis
Lauko temperatūros jutiklis
Buferinio rezervuaro jutiklis
Baseino vandens jutiklis
Saulės jutiklis
Vandens jutiklis
Poreikio signalas
SG signalas
Šildymo / aušinimo jungiklis
Išorinio kompresoriaus jungiklis
Prijungimas prie pagrindinės PCB
C O N
Dvikryptis
vožtuvas
•
1 zonos vandens jutiklio kabelis
•
2 zonos vandens jutiklio kabelis
•
Poreikio signalo kabelis
•
Saulės energijos jutiklio kabelis
•
SG signalo kabelis
•
Šildymo / aušinimo jungiklio
kabelis
•
Išorinio kompresoriaus jungiklio
kabelis
„2 KOMBINACIJOS" instaliacija
Didžiausias kabelio ilgis (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
Šildytuvo stiprintuvo
OLP
1 zonos kambario jutiklis
Išorinis valdymas
Nuotolinio valdymo pultas
Lauko temperatūros jutiklis
Buferinio rezervuaro jutiklis
K.v. talpos jutiklis
Boilerio kontaktas /
atšildymo signalas
Pap. siurblys
Srovės anodo
C O N H C N L
sistema
Trijų 1 pasirinktinis
krypčių termostatas
vožtuvas
