Electrical works and water installation works must be done by licensed electrician and licensed water system installer respectively. Be sure to use the correct

rating and main circuit for the model to be installed.

•

The caution items stated here must be followed because these important contents are related to safety. The meaning of each indication used is as below.

Incorrect installation due to ignorance or negligence of the instructions will cause harm or damage, and the seriousness is classiﬁ ed by the following indications.

•

Please leave this installation manual with the unit after installation.

WARNING

This indication shows the possibility of causing death or serious injury.

CAUTION

This indication shows the possibility of causing injury or damage to properties only.

The items to be followed are classiﬁ ed by the symbols:

Symbol with white background denotes item that is PROHIBITED.

Symbol with dark background denotes item that must be carried out.

•

Carry out test run to conﬁ rm that no abnormality occurs after the installation. Then, explain to user the operation, care and maintenance as stated in instructions.

Please remind the customer to keep the operating instructions for future reference.

•

If there is any doubt about the installation procedure or operation, always contact the authorized dealer for advice and information.

Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer. Any unﬁ t method or

using incompatible material may cause product damage, burst and serious injury.

Do not use unspeciﬁ ed cord, modiﬁ ed cord, joint cord or extension cord for power supply cord. Do not share the single outlet with other electrical

appliances. Poor contact, poor insulation or over current will cause electrical shock or ﬁ re.

Do not tie up the power supply cord into a bundle by band. Abnormal temperature rise on power supply cord may happen.

Keep plastic bag (packaging material) away from small children, it may cling to nose and mouth and prevent breathing.

Do not use pipe wrench to install refrigerant piping. It might deform the piping and cause the unit to malfunction.

Do not purchase unauthorized electrical parts for installation, service, maintenance and etc.. They might cause electrical shock or ﬁ re.

Do not pierce or burn as the appliance is pressurized. Do not expose the appliance to heat, ﬂ ame, sparks, or other sources of ignition.

Else, it may explode and cause injury or death.

WEB-ACXF60-48280-EN

Required tools for Installation Works

1 Philips screw driver

2 Level gauge

3 Electric drill, hole core drill

(ø70 mm)

4 Hexagonal wrench (4 mm)

5 Spanner

6 Pipe cutter

7 Reamer

8 Knife

9 Gas leak detector

10 Measuring tape

Explanation of symbols displayed on the indoor unit or outdoor unit.

WARNING

CAUTION

WARNING

ENGLISH

11 Thermometer

12 Megameter

13 Multimeter

14 Torque wrench

18 N•m (1.8 kgf•m)

55 N•m (5.5 kgf•m)

58.8 N•m (5.8 kgf•m)

65 N•m (6.5 kgf•m)

117.6 N•m (12.0 kgf•m)

15 Vacuum pump

16 Gauge manifold

17 Hand gloves

This symbol shows that this equipment uses

a ﬂ ammable refrigerant. If the refrigerant is

leaked, together with an external ignition

source, there is a possibility of ignition.

This symbol shows that the Installation

Manual should be read carefully.

This symbol shows that a service personnel

should be handling this equipment with

reference to the Installation Manual.

This symbol shows that there is information

included in the Operation Manual and/or

Installation Manual.

Inhaltsverzeichnis

Inhaltszusammenfassung für Panasonic WH-ADC0309K3E5

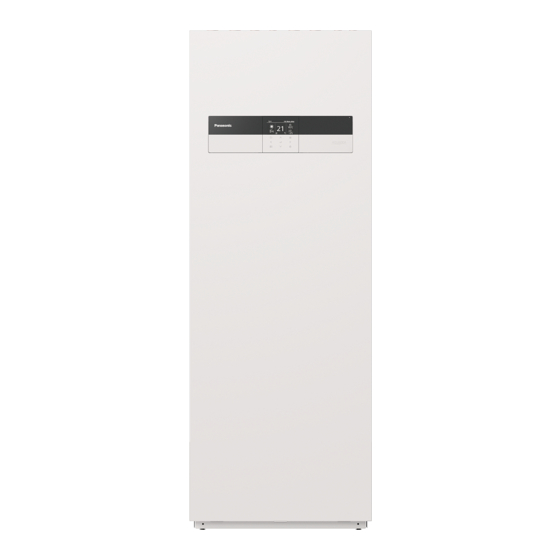

Seite 1 ENGLISH Installation Manual AIR-TO-WATER HYDROMODULE + TANK WH-ADC0309K3E5, WH-ADC0309K3E5AN, WH-ADC0309K6E5, WH-ADC0309K6E5AN Required tools for Installation Works CAUTION 1 Philips screw driver 11 Thermometer 2 Level gauge 12 Megameter 3 Electric drill, hole core drill 13 Multimeter (ø70 mm) 14 Torque wrench 4 Hexagonal wrench (4 mm) 18 N•m (1.8 kgf•m)
