Ausgang
20,5mA / 10,3V
20mA / 10V
12mA / 6V
4mA / 2V
3,8mA / 1,9V
(Unterlauf)

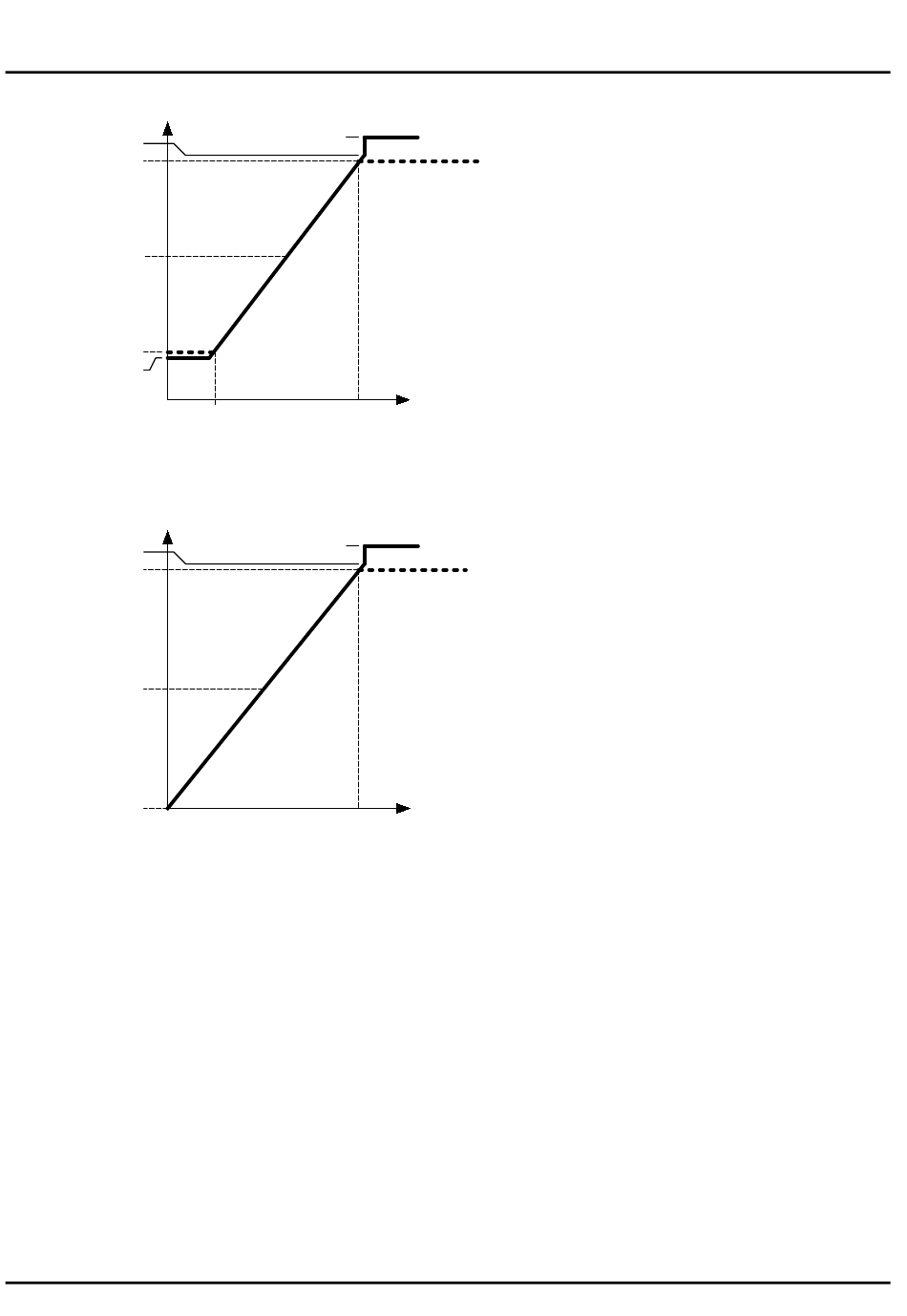

Ausgangsverhalten 4-20 mA und 2-10 V
Ausgang
20,5mA / 10,3V
20mA / 10V
10mA / 5V
0mA / 0V
Wert 0mA
Wert 0V
Ausgangsverhalten 0-20 mA und 0-10 V
10.6.2.3 Aktivierung des Verhaltens nach NAMUR Empfehlung NE43
Für alle Analogausgänge (Strom und Spannung) kann das Ausgangsverhalten nach
NAMUR Empfehlung NE43 aktiviert werden. Bei aktivierter Funktion erweitert sich z.B. die
lineare Ausgabe des 4 bis 20 mA Signales auf 3,8 bis 20,5 mA. Oberhalb von 20,5 mA
springt der Stromwert auf ca. 22 mA zur Signalisierung einer Messbereichsüberschreitung.
Stromausgabewerte
Messbereichsunterschreitung. Die Ausgabe von ca. 3,6 mA signalisiert einen Geräte- oder
Prozessfehler (z.B. Leerrohrsignalisierung).
MIM K39/1222
(Überlauf)
22mA / 11V
Wert 4mA Wert 20mA
Wert 2V Wert 10V
(Überlauf)
22mA / 11V
Wert 20mA
Wert 10V
zwischen
NAMUR Standard deaktiv
Messwert
NAMUR Standard deaktiv
Messwert
3,8 und 4,0 mA signalisieren
MIM-
eine
