Kobold DOE Bedienungsanleitung
Ovalrad-durchflussmesser
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Kobold DOE
Inhaltszusammenfassung für Kobold DOE

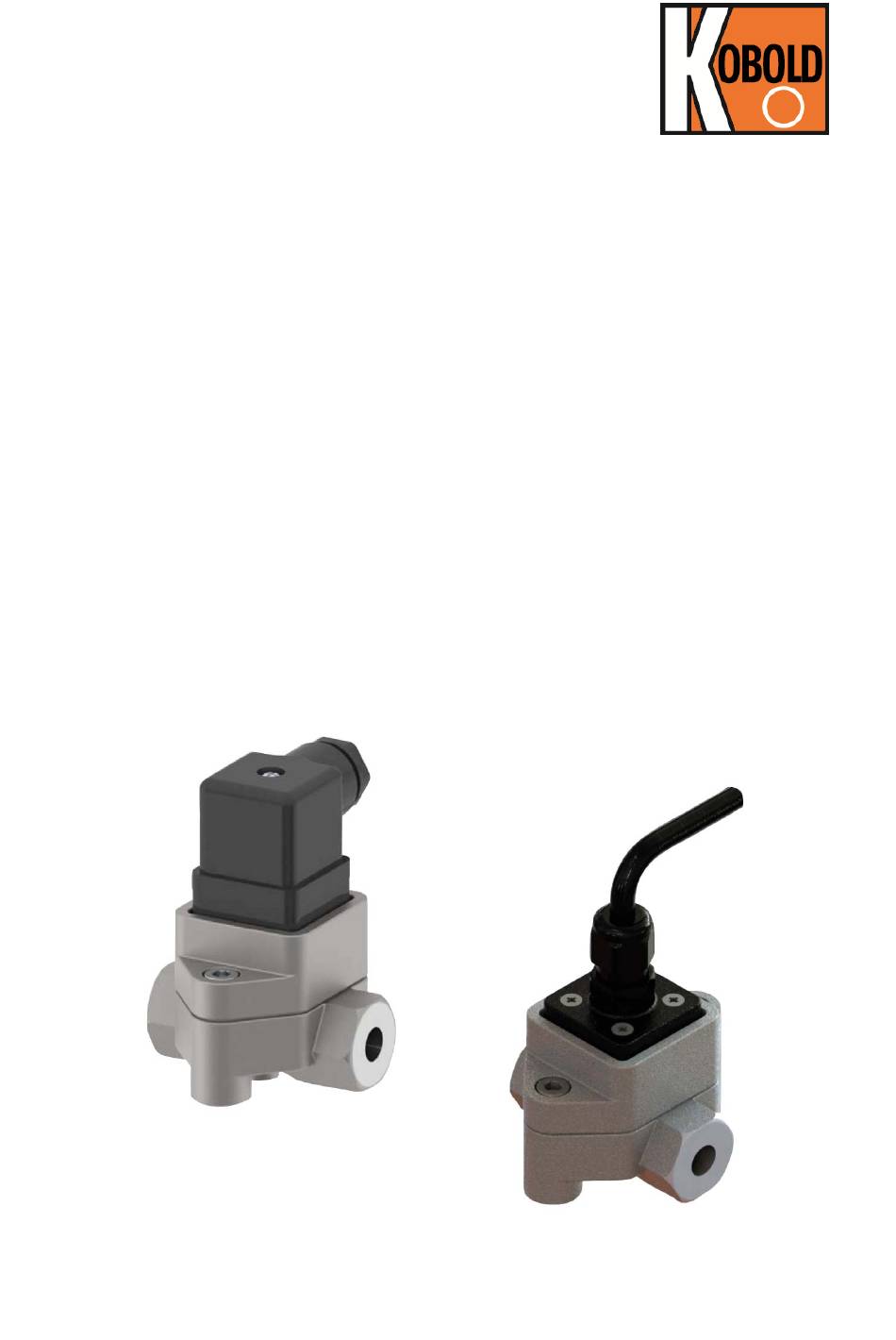

- Seite 1 Bedienungsanleitung für Ovalrad-Durchflussmesser Typ: DOE...
-
Seite 2: Inhaltsverzeichnis
Kabelausführung Option „K“ ..............9 Anschlussversion Option „D“ (Anschluss EN 175301-801) ....10 8. Inbetriebnahme ................... 11 9. Wartung ...................... 12 Demontage von DOE (siehe Explosionsdarstellung) ......13 Wiederzusammenbau von DOE (siehe Explosionsdarstellung) ..13 10. Technische Daten ..................14 11. Bestelldaten ....................14 12. -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums und der Seriennummer bei uns kostenlos per E- Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com... -
Seite 4: Nach Druckgeräterichtlinie 2014/68/Eu
Transportschäden trägt. Lieferumfang: Zum Standard-Lieferumfang gehören: Ovalrad-Durchflussmesser Typ: DOE 4. Bestimmungsgemäße Verwendung Ein störungsfreier Betrieb des Geräts ist nur dann gewährleistet, wenn alle Punkte dieser Betriebsanleitung eingehalten werden. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewährleistung übernehmen. -
Seite 5: Arbeitsweise
Flüssigkeitseigen-schaften keinen oder lediglich einen minimalen Einfluss auf die Messleistung des Messgerätes haben. Diese Messtechnologie erfordert keine Beruhigung des Strömungsprofils und keine geraden Rohrabschnitte, wie sie bei alternativen Strömungstechnologien erforderlich sind, wodurch diese Messvorrichtung somit relativ kompakt und kostengünstig ausgeführt werden kann. DOE K08/0925 Seite 5... -
Seite 6: Mechanischer Anschluss
DOE-x40…DOE-x60: < 350 µm Partikelgröße (45 mesh) Ein- und Auslaufstrecken: Der Durchflusszähler erfordert keine Ein- und Auslaufstrecken. Durchflussrichtung: Zur Kennzeichnung der Kalibrierrichtung sind die DOE auf der Einlaufseite mit einer Beschreibung der Gewindeausführung (G oder N) gekennzeichnet. In dieser Richtung wurden die Geräte kalibriert und darauf beziehen sich die Kalibrierdaten. - Seite 7 Druckstoßdämpfer oder Überdruckventil anzubringen, damit das Messgerät nicht beschädigt wird. Strömungspulsationen hoher Frequenz können den Zähler beschädigen. Solche Pulsationen entstehen manchmal durch das Einspritzprofil bei Dieselmotoren. Die meisten Pulsationen verschwinden, wenn ein geeigneter Pulsationsdämpfer installiert wird. DOE K08/0925 Seite 7...
-
Seite 8: Elektrischer Anschluss
7. Elektrischer Anschluss 7.1 Allgemein Zwei Ausgangsarten sind beim DOE Durchflussmesser erhältlich: Standard ist ein einzelner NPN-Hall-Effekt-Sensor, der ein quadratisches Wellenfrequenz-Ausgangssignal liefert, linear proportional Volumenstrom ist. Das optionale Kraftstoffverbrauchsmodell bietet einen ähnlichen NPN Hall Effect Sensor-Ausgang, kombiniert mit einem Platinum Temperaturfühler-Ausgang. Das Kraftstoffverbrauchsmodell hat eine spezifische magnetische Sensorauslegung, maßgeschneidert... -
Seite 9: Kabelausführung Option „K
Vergewissern Sie sich, dass die Versorgungsleitungen stromlos sind. Schließen Sie das System gemäß den Anschlussplänen an. Achtung! Eine falsche Belegung der Steckeranschlüsse kann zum Zerstören der Geräte-Elektronik führen. Vorsicht 7.3 Kabelausführung Option „K“ 7.3.1 Anschluss DOE K08/0925 Seite 9... -
Seite 10: Anschlussversion Option „D" (Anschluss En 175301-801)
7.4 Anschlussversion Option „D“ (Anschluss EN 175301-801) 7.4.1 Externe Verdrahtung mit Hallsensorausgang (…T0/B0/BP) Seite 10 DOE K08/0925... -
Seite 11: Inbetriebnahme
Zähler nie über seinem Maximaldurchfluss. Überschreiten Sie nie einen Differenzdruck von 100 kpa (1 bar, 15 psi). Jetzt ist das Messgerät bereit für seinen bestimmungsmäßigen Einsatz. Stellen Sie hierfür eine richtige Anzeige bzw. den korrekten Betrieb der Anzeigeelektroniken sicher. DOE K08/0925 Seite 11... -
Seite 12: Wartung
Zugeordnete Alarmsignale oder Steuerausgänge sind isoliert, um den Prozess nicht zu beeinträchtigen Die Spannungsversorgung ist vom Messgerät getrennt Die Flüssigkeitszufuhr zum Messgerät ist geschlossen Der Zähler ist drucklos und Flüssigkeiten aus dem Messgerät / Rohrleitungen wurden abgelassen Seite 12 DOE K08/0925... -
Seite 13: Demontage Von Doe (Siehe Explosionsdarstellung)
9.2 Wiederzusammenbau von DOE (siehe Explosionsdarstellung) Beim Zusammenbau ist der Rotor (2) mit dem eingebetteten Magneten (für DOE- x04/x05/x10), neben dem am Strömungsgehäuse (1) liegenden Grübchen, einzusetzen. Die Rotoren sind genau senkrecht zueinander (90 ° in Ausrichtung) zu platzieren. Sie werden nur arbeiten, wenn sie genau installiert sind. Testen Sie manuell, ob sich die Rotoren bei einer kompletten Rotation völlig frei drehen. -
Seite 14: Technische Daten
10. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 11. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 12. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 13. -
Seite 15: Eu-Konformitätserklärung
14. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Nordring 22-24, 65719 Hofheim, Deutschland, erklären, dass das Produkt Ovalrad-Durchflussmesser Typ: DOE -... folgende EU-Richtlinie erfüllt: 2011/65/EU RoHS (Kategorie 9) 2015/863/EU Delegierte Richtlinie (RoHS III) und mit den unten angeführten Normen übereinstimmt: EN IEC 63000:2018 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe... -
Seite 16: Uk Declaration Of Conformity
15. UK Declaration of Conformity We, KOBOLD Messring GmbH, Nordring 22-24, 65719 Hofheim, Germany, declare under our sole responsibility that the product: Oval Wheel Flowmeter Model: DOE- to which this declaration relates is in conformity with the following UK directives stated below: S.I.
