MSA 3S-H Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für 3S-H:
- Gebrauchsanleitung (28 Seiten) ,
- Gebrauchsanleitung (24 Seiten) ,
- Kurzanleitung (38 Seiten)
Verwandte Anleitungen für MSA 3S-H
Inhaltszusammenfassung für MSA 3S-H

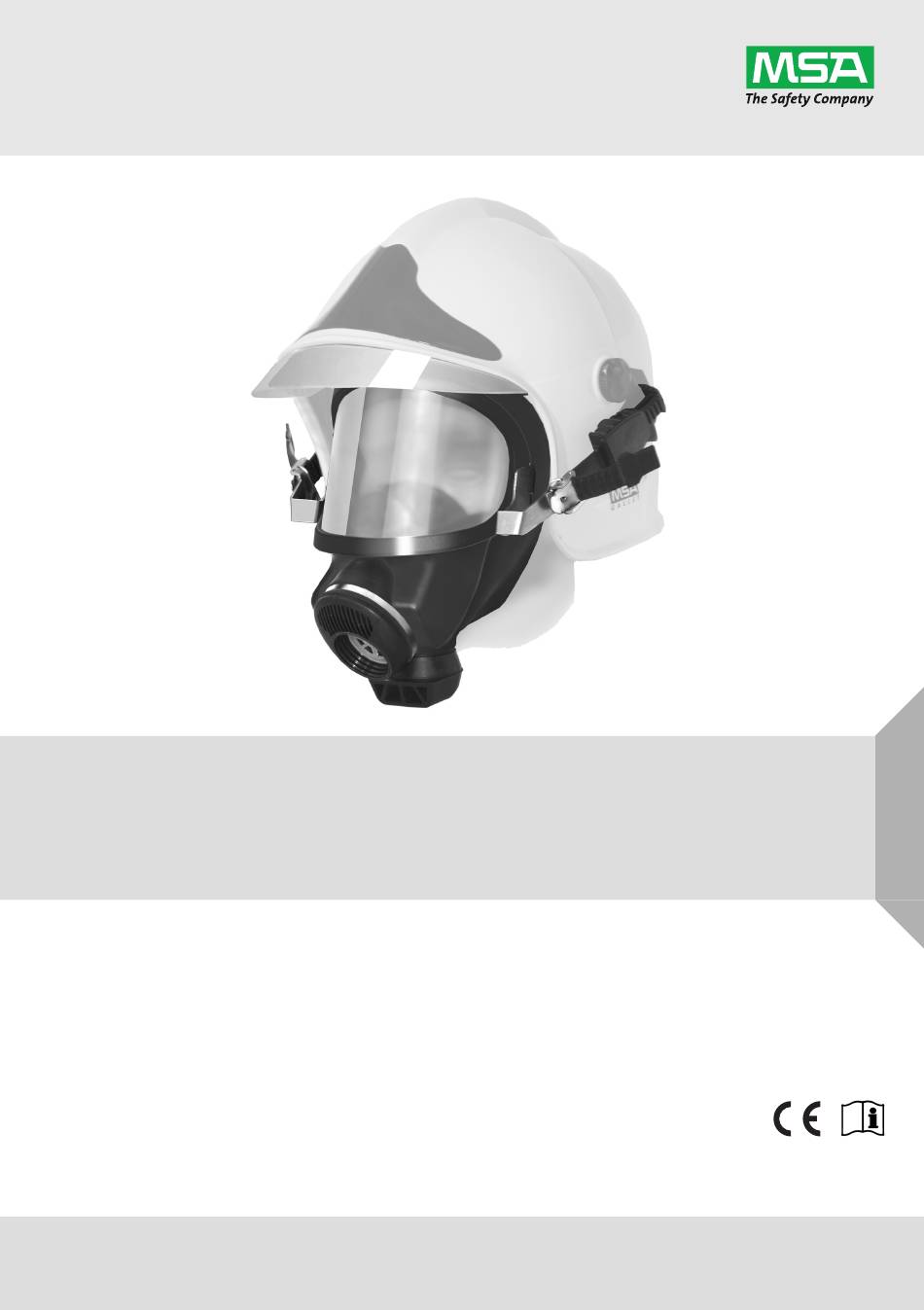

- Seite 1 Gebrauchsanleitung 3S-H-Maske – Normaldruck Masken-Helm-Kombination 3S-H/F1 Bestellnummer: 10110541/04 MSAsafety.com...
- Seite 2 MSA Europe GmbH Schlüsselstrasse 12 8645 Rapperswil-Jona Schweiz info.ch@MSAsafety.com www.MSAsafety.com © MSA 2022, 2018 Alle Rechte vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Aufbewahrung und Lagerung ........19 3S-H-Maske – Normaldruck... - Seite 4 MSA Gallet F1 Helme ........
-
Seite 5: Sicherheitsvorschriften
Der Helm als Teil der gesamten Schutzausrüstung gewährleistet den Schutz der oberen Kopfhälfte bei der Brandbekämpfung, vor allem vor der Einwirkung von Stößen, Durchdringung, Hitze und Flammen. Die Masken dürfen nur zusammen mit folgenden MSA-GALLET-Helmen getragen werden: • F1SF [EN 443:2008] •... -
Seite 6: Haftungsausschluss
MSA bzw. autorisiertem Personal durchgeführt wurden. Haftungsausschluss In Fällen einer nicht bestimmungsgemäßen oder nicht sachgerechten Nutzung des Produkts übernimmt MSA keine Haftung. Auswahl und Nutzung des Produkts liegen in der ausschließlichen Verantwortung der handelnden Personen. Produkthaftungsansprüche, Gewährleistungsansprüche und Ansprüche aus etwaigen von MSA für dieses Produkt übernommenen Garantien verfallen, wenn es nicht entsprechend der... -
Seite 7: Beschreibung
Sichtscheibe [dadurch weitgehende Beschlagfreiheit] und über die Steuerventile in die Innenmaske geführt. Die Ausatemluft entweicht durch das Ausatemventil direkt in die Umgebungsluft. Abb. 1 Übersicht Masken-Helm-Kombination Helmvisier Anschluss mit Einatemventil Helm Ausatemventil Sichtscheibe Trageband Adapter mit Spannband 3S-H-Maske – Normaldruck... -
Seite 8: Maskenversionen
Beschreibung Maskenversionen MSA 3S-H • Standardversion mit Polycarbonat-Sichtscheibe MSA 3S-H klein • als Standardversion, kleine Größe • als Standardversion, mit Polycarbonat-Sichtscheibe mit MSA 3S-H-V Silikatbeschichtung MSA 3S-H-Vg • als Standardversion, mit Triplex-Glas [Verbundglas] Kennzeichnung/Zertifizierung Kennzeichnung Die Maske ist auf der Außenseite des Maskenkörpers wie in Abb. 2 dargestellt gekennzeichnet: Abb. -
Seite 9: Zertifizierung
Masken EN 136 CL3+ mit Ausnahme von Abschnitt 7.11 Richtlinie 89/686/EG bzw. für Masken-Helm-Kombinationen Verordnung (EU) 2016/425 DIN 58610:2006 für Helme siehe Gebrauchsanleitung für Helm 0158 DEKRA EXAM GmbH, Dinnendahlstraße 9, 44809 Bochum, Deutschland, Prüfstelle Nummer: 0158 3S-H-Maske – Normaldruck... - Seite 10 Masken EN 136 CL3+ mit Ausnahme von Abschnitt 7.11 Richtlinie 89/686/EG bzw. für Masken-Helm-Kombinationen Verordnung (EU) 2016/425 DIN 58610:2006 für Helme siehe Gebrauchsanleitung für Helm 0158 DEKRA EXAM GmbH, Dinnendahlstraße 9, 44809 Bochum, Deutschland, Prüfstelle Nummer: 0158 3S-H-Maske – Normaldruck...
- Seite 11 Ausnahme von Abschnitt 7.11 Richtlinie 89/686/EG bzw. für Masken-Helm-Kombinationen Verordnung (EU) 2016/425 DIN 58610:2006 für Helme siehe Gebrauchsanleitung für Helm 0158 DEKRA EXAM GmbH, Dinnendahlstraße 9, 44809 Bochum, Deutschland, Prüfstelle Nummer: 0158 Die Konformitätserklärung ist unter folgendem Link abrufbar: https://MSAsafety.com/DoC 3S-H-Maske – Normaldruck...
-
Seite 12: Verwendung
Maskengröße gewählt wird, besteht die Gefahr einer Undichtigkeit. Aufsetzen des Helms Zur Kopfgröße passende Helmgröße wählen. Den Helm gemäß der dazugehörigen Gebrauchsanleitung einstellen. Helm mit geöffneten Kinnriemen mit beiden Händen greifen. Helm von der Stirn über den Kopf ziehen. Kinnriemen schließen und leicht anziehen. 3S-H-Maske – Normaldruck... -
Seite 13: Anlegen Der Maske
WARNUNG! muss Um bei Brillenträgern einen dichten Maskensitz zu gewährleisten, nicht 3S-H-Maske-Maskenbrillen-Kit getragen werden, da normale Brillen unter der Maske getragen werden können. Wenn die Maske in ihre Position gebracht wird, muss der Kinnriemen des Helms lose sein. Gegebenenfalls Kinntasche entfernen. -
Seite 14: Dichtheitsprüfung
Schnallen an den Adaptern öffnen. Maske bis zum Anschlag der Bänderung ziehen. Beide Haken des Helmadapters zur Seite anheben und sie nach hinten aus den Helmschlitzen ziehen. Maske nach vorne abnehmen. Die Maske nicht am Ausatemventil anfassen! Den Helm absetzen. 3S-H-Maske – Normaldruck... -
Seite 15: Reinigung, Desinfektion
Folgen Sie den Anweisungen des Waschmittelherstellers auf dieser CD/DVD. Nach der Reinigung die beiden Schrauben für den Scheibenrahmen überprüfen. Die Schrauben nötigenfalls wieder handfest anziehen. Reinigung/Desinfektion mit einem Ultraschallreiniger Bei der Reinigung/Desinfektion mit einem Ultraschallreiniger nach den Anweisungen des Reinigungsmittelherstellers auf dieser CD/DVD vorgehen. 3S-H-Maske – Normaldruck... -
Seite 16: Reinigen Mit Der Hand
Maske auseinanderbauen und reinigen (siehe Kapitel 4.4). Maske mit dem empfohlenen Desinfektionsmittel desinfizieren. Die Gebrauchsanleitung für das Desinfektionsmittel beachten. Maske in fließendem Wasser gründlich spülen. Maske und Komponenten trocknen und die Maske in umgekehrter Reihenfolge wieder zusammenbauen. Dichtheitstest durchführen (siehe Kapitel 5.5). 3S-H-Maske – Normaldruck... -
Seite 17: Wartung
Wartungshinweise Dieses Produkt ist regelmäßig durch Fachpersonal zu kontrollieren und zu warten. Über die Inspektionen und Wartungen ist Protokoll zu führen. Es sind ausschließlich Originalteile von MSA zu verwenden. Instandsetzungen und Wartungen dürfen nur von berechtigten Werkstätten oder von MSA durchgeführt werden. -
Seite 18: Wartung Des Ausatemventils
Das Herstellungsjahr befindet sich auf der Sprechmembran. Die Innenmaske abknöpfen. Die Gewindemuffe mit dem Sonderwerkzeug von der Maskeninnenseite abschrauben. Die Sprechmembran entfernen. Die neue Sprechmembran mit dem Dichtung zum Anschluss hin montieren. Dichtheitstest durchführen [ Kapitel 5.5]. 3S-H-Maske – Normaldruck... -
Seite 19: Dichtheitsprüfung Der Maske
Die Aufbewahrung der Maske sollte im Maskentragebehälter erfolgen. Das gilt auch für Masken mit installierten Filtern, mit Ausnahme von CO- und NO-Filtern. MSA Gummiprodukte sind durch ein Mittel gegen Alterung geschützt, das als ein feiner Belag sichtbar werden kann. Dieser Belag ist harmlos und kann während der Reinigung entfernt werden. -
Seite 20: Bestellangaben
Bestellangaben Bestellangaben Explosionsdarstellung Abb. 3 Maske, Explosionsdarstellung Innenmaskenventilsitz Schutzgehäuse Innenmaskenventilscheibe Einatemventilsitz Innenmaske [ohne Ventile] Einatemventilscheibe Haltering Scheibenrahmen Sprechmembran Sichtscheibe Trageband Adapter mit Spannband Gewindering-Ventilaufnahme Scheibenrahmen Gleitring Scheibenrahmenschraube Ausatemventilgehäuse Maskenkörper Ausatemventilscheibe 3S-H-Maske – Normaldruck... -
Seite 21: Maske
3S-Brille [Kunststoffgestell] D2055954 3S-Brille [Metallgestell] D2055811 Sonderwerkzeug D2055038 [für den Austausch von Ausatemventil und Sprechmembran] Ausatemventilabschluss D5135047-SP Maskenaufhänger [Viererpackung] D2055753 Maskendichtheitsprüfgerät [mehr Informationen über MSA-Prüfgeräte sind auf www.MSAsafety.com D6063705 verfügbar] Advantage Behälter 10026179 Prüfplatte D6125721 Prüfband D6125715 3S-H-Maske – Normaldruck... -
Seite 22: Ersatzteile
Innenmaskenventilsitz [Zehnerpackung] 10096173 Innenmaskenventilscheibe [20er-Packung] D2055731 Gewindering [Ausatemventil] D2055011-SP Einatemventilscheibe [20er-Packung] D2056714 Einatemventilsitz [Fünferpackung] D2055725 Ausatemventil, Baugruppe: D5135927 Schutzgehäuse [Viererpackung] 10096172 Gleitring [Viererpackung] 10096058 Ausatemventilscheibe [Zehnerpackung] D5135912 Ausatemventilgehäuse D5135702 Gewindering D5135041-SP Trageband, Baugruppe D2055707-SP Helmadapterset 3S-H-F1 10047133 3S-H-Maske – Normaldruck... -
Seite 23: Geeignete Helme
Geeignete Helme Geeignete Helme MSA Gallet F1 Helme Helme Farbe der Schale F1 SF* [EN 443:2008] F1 E* [EN 443:2008] Rot* Gelb* Blau* Schwarz* Weiß* Orange* Grün, leuchtend* F1 E [EN 443:2008] F1 SF [EN 443:2008] Nickel * Die Masken-Helm-Kombination mit Nackenschutz, für die alle Helmkomponenten mit * gekennzeichnet sind, entspricht der vfdb-Richtlinie 0802:04. -
Seite 24: Msa Gallet F2 X-Trem Helme
Geeignete Helme MSA Gallet F2 X-TREM Helme Helme Farbe der Schale INDUSTRIE [EN397] - unbelüftete Schale - kein Kinnriemen GA3200-BA00 Weiß Optional: 2-Punkt-Kinnriemen RETTUNG AUS UNWEGSAMEM GELÄNDE [EN12492] - Belüftete Schale -3-Punkt-Kinnriemen GA33xx Weiß Blau Gelb Schwarz Grau Orange Grün... - Seite 25 For local MSA contacts, please visit us at MSAsafety.com Because every life has a purpose...
