Abschließende
1
Tätigkeiten
2
(1)
7
Bedienpanel mit 2 Schrauben TX25 5x14 mm montieren
Anzugsmoment = 1,5 Nm
Linken Seitenteil mit 3 Schrauben TX25 5x12 mm montieren
Anzugsmoment = 3 Nm

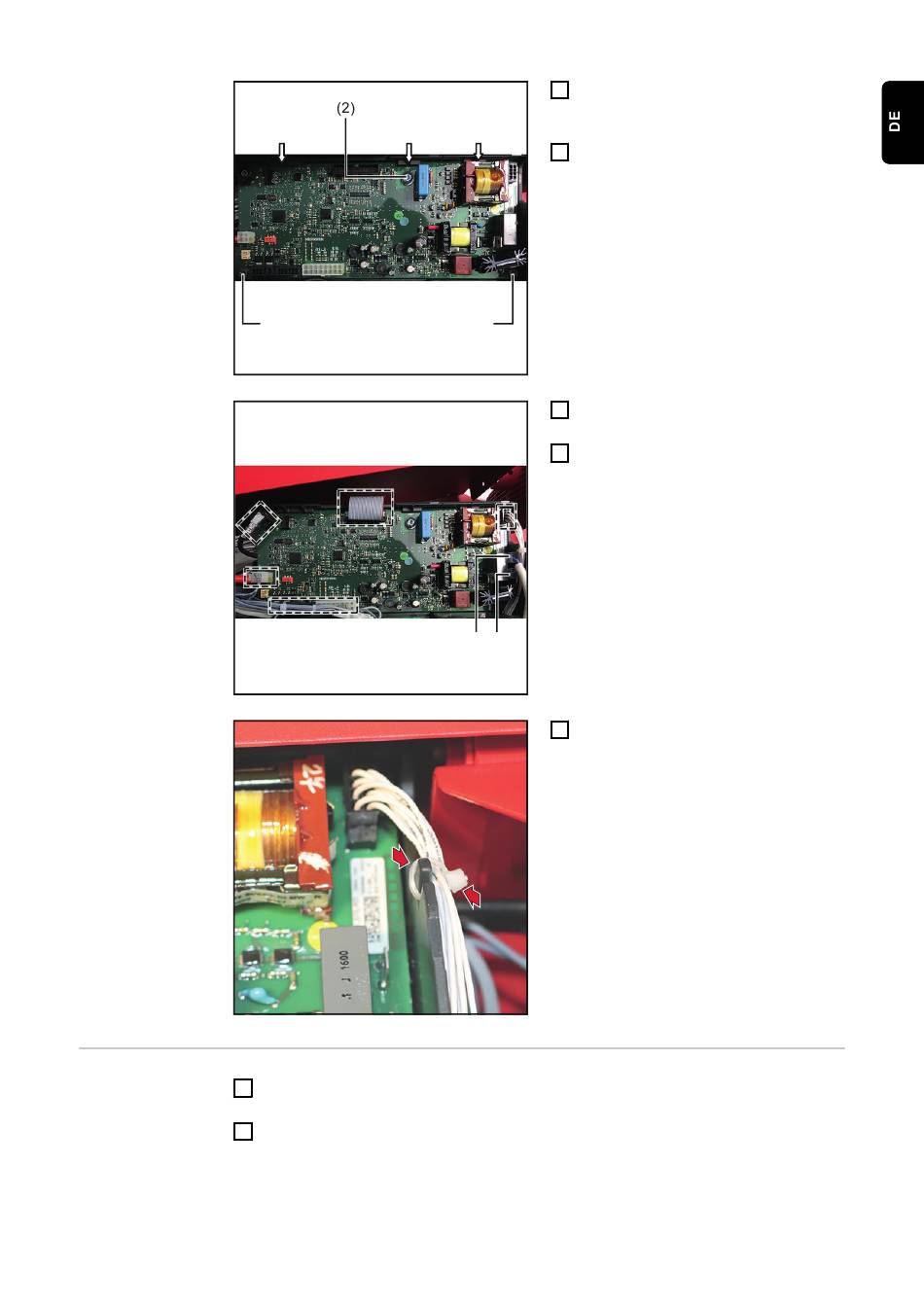

2 Schrauben TX20 4x12 mm (1) mon-
2
tieren
Anzugsmoment = 1,2 Nm
Schraube TX25 5x12 mm (2) montie-
3
ren
Anzugsmoment = 2,1 nm
(1)
Alle Leitungen gemäß Abbildung an-
4
stecken.
Flachstecker X1 (3) und Flachstecker
5
X2 (4) anstecken
(3) (4)
Nach Einbau des Prints TPC220 auf
6
richtige Kabelverlegung achten:
der Kabelbinder muss gemäß Abbil-
dung über der Kunststoffnase sein!
7
9
