JUMPER EINSTELLUNG & ANSCHLÜSSE:
DB9M:
Seriell 9 Pin D-SUB Stecker :
Pin
Signal
Pin
1
CDC
4
2
RXD
5
3
TXD
6
HARDWARE INSTALLATION :
Achtung! Installieren sie die Karte auf keinen Fall bevor sie das Setup ausgeführt
haben. Bitte installieren sie zuerst die Treiber wie unter Treiber Installation be-
schrieben. Sollten sie dies bereits getan haben fahren sie bitte wie folgt fort:
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slotblech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 2000/XP & Server 2003 32-Bit:
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\IO\MOSCHIP\MCS9901\XP32_2K_2003 auf der CD.
Starten Sie das File "PCIeSetup32.exe" durch Doppelklick. Folgen sie nun dem Setup
Programm und schliessen sie die Installation ab. Danach beenden sie bitte Windows
und Installieren sie die Karte wie im Punkt Hardware Installation beschrieben. Dann
können sie Windows wieder Starten und die Karte wird dann automatisch installiert.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen "PCI Ports" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Öffnen sie den Gerätemanager klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dort dann zwischen COM3 und 256 wählen!
Windows XP & Server 2003 64-Bit:
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\IO\MOSCHIP\MCS9901\XP64 auf der CD.
Starten Sie das File "PCIeSetup64.exe" durch Doppelklick. Folgen sie nun dem Setup
Programm und schliessen sie die Installation ab. Danach beenden sie bitte Windows
und Installieren sie die Karte wie im Punkt Hardware Installation beschrieben. Dann
können sie Windows wieder Starten und die Karte wird dann automatisch installiert.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen "PCI Ports" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
44044
44044
44044
TREIBER INSTALLATION :
ÄNDERN DER PORT NUMMER:
Öffnen sie den Gerätemanager klicken sie z.B. auf >COM3< >Anschlusseinstellung<
Signal
Pin
Signal
und >Erweitert<. Sie können dort dann zwischen COM3 und 256 wählen!
DTR
7
RTS
Windows Vista 32-Bit:
GROUND
8
CTS
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
DSR
9
RI
Verzeichnis D:\IO\MOSCHIP\MCS9901\Vista32 auf der CD.
Starten Sie das File "PCIeSetup32.exe" durch Doppelklick. Folgen sie nun dem Setup
Programm und schliessen sie die Installation ab. Danach beenden sie bitte Windows
und Installieren sie die Karte wie im Punkt Hardware Installation beschrieben. Dann
können sie Windows wieder Starten und die Karte wird dann automatisch installiert.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen "PCI Ports" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Öffnen sie den Gerätemanager klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dort dann zwischen COM3 und 256 wählen!
Windows Vista 64-Bit:
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\IO\MOSCHIP\MCS9901\Vista64 auf der CD.
Starten Sie das File "PCIeSetup64.exe" durch Doppelklick. Folgen sie nun dem Setup
Programm und schliessen sie die Installation ab. Danach beenden sie bitte Windows
und Installieren sie die Karte wie im Punkt Hardware Installation beschrieben. Dann
können sie Windows wieder Starten und die Karte wird dann automatisch installiert.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie "compmgmt.msc" ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen "PCI Ports" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Öffnen sie den Gerätemanager klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dort dann zwischen COM3 und 256 wählen!
Mac:
Die Treiber für Mac befinden sich im Verzeichnis: D:\IO\MOSCHIP\MCS9901\Mac
Da sich die einzelnen Mac OS Versionen von einander unterscheiden können wir ihnen
leider hier keine Installationsanweisung geben. Bitte halten sie sich an die Installations-
anweisung ihrer Mac OS Version.
LINUX:
Die Treiber für Linux befinden sich im Verzeichnis: D:\IO\MOSCHIP\MCS9901\Linux
Da sich die einzelnen Distributionen sehr von einander unterscheiden können wir ihnen
leider hier keine Installationsanweisung geben. Bitte halten sie sich an die Installations-
anweisung ihrer Linux Version.
MS-DOS:
Kopieren Sie das File von der CD (z.B. D:\IO\NETMOS\98XX\ DOS\SxDosln.exe) auf Ihre
Festplatte. Ergänzen Sie die „AUTOEXEC.BAT" mit folgender Zeile:
SxDosln -a
Beim hochfahren wird nun die Karte als COM3 eingetragen. Der IRQ wird vom System-
BIOS vergeben und kann nicht verändert werden.
Deutsch
Deutsch
Deutsch

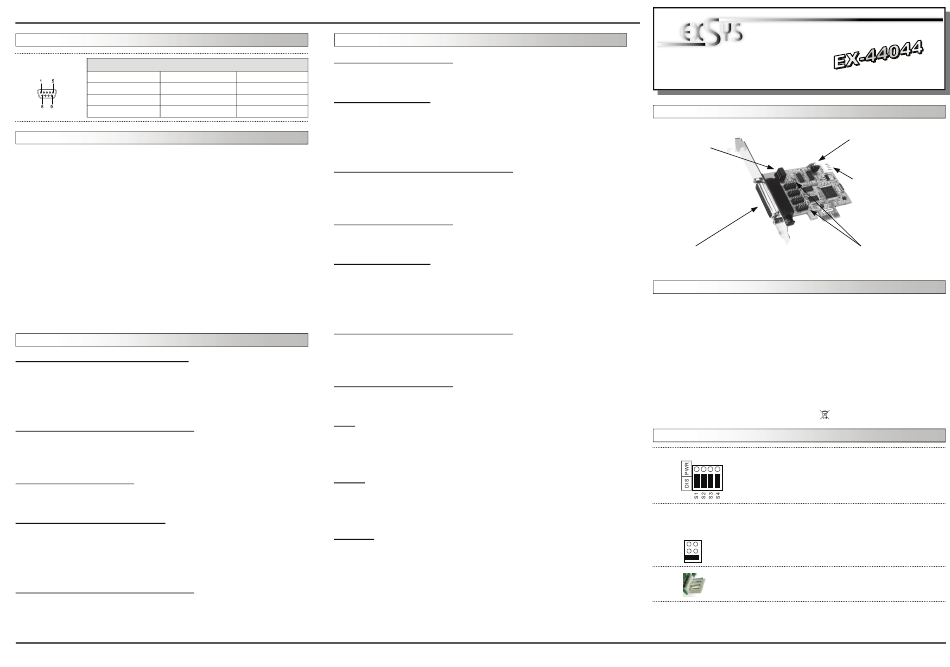

LAYOUT :
JP2 Power to 9 Pin
S1-S4
DESCRIPTION & TECNICAL INFORMATION :
The EX-44044 is a plug & play high-speed serial RS-232 expansion card for the PCI
Express Bus. It provides four 9 pin high speed RS-232 serial ports. It uses data transfer
rates up to 115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte
buffer, which incorporates the latest in high speed interface technology. In combination
with the fast PCI-Express bus it provides a secure and very high data transfer on each
single port. It supports all PCI-Express slots x1 to x16. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system
BIOS and operating system.
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-44044, Driver CD, English manual, 4 x 9Pin cable
Certificates:
JUMPER SETTING & CONNECTORS:
JP2:
JP1:
J3:
3
User Manual
User Manual
Vers. 1.0 / 08.05.08
On / Off
44 pin male
J4 - J7 Internal serial headers
serial connector
PCI Express x1 till x16
DOS/2000/XP/Server 2003 & 2008/Vista/Mac/Linux
4 x 9 Pin D-SUB serial male connector
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
DIS
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory setting).
PWR
= The pin 9 is connected with a power either from PCI
Express slot or from Aux Power connector (J3) The power source is
controlled by JP1 jumper (see the following section).
Only if JP2 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources depends
on the jumper position of JP1.
X5V
= DC5V from J3, pc power supply connection is required
X5V
X12V
X12V
= DC12V from J3, pc power supply connection is required
I12V
I12V
= DC12V from PCI Express (Factory setting)J3 no cable
1 +5V
For aux power (JP1) J3 must be connected to pc power supply !
2 GND
If not the card wont work.
3 GND
4 +12V
4
JP1 External Power
Selector Power Supply
or PCI-Express Bus
J3
Aux. Power Connector
