Fahrt und Bedienung

Während der Fahrt auf dem Feld kann die Tiefe frei reguliert werden.
Es kann passieren, dass die Packmodule nicht in gleicher Tiefe arbeiten. Deshalb
kann es notwendig sein, die Zylinder neu einzustellen, indem diese in die äußerste
Position gebracht werden, um danach wieder in die ursprüngliche Tiefe zu bringen.

Hydraulische Winkelregulierung

Die hydraulische Winkelregulierung gibt Ihnen die Möglichkeit, den Winkel der Eg-
gen während der Fahrt auf dem Feld zu verändern.

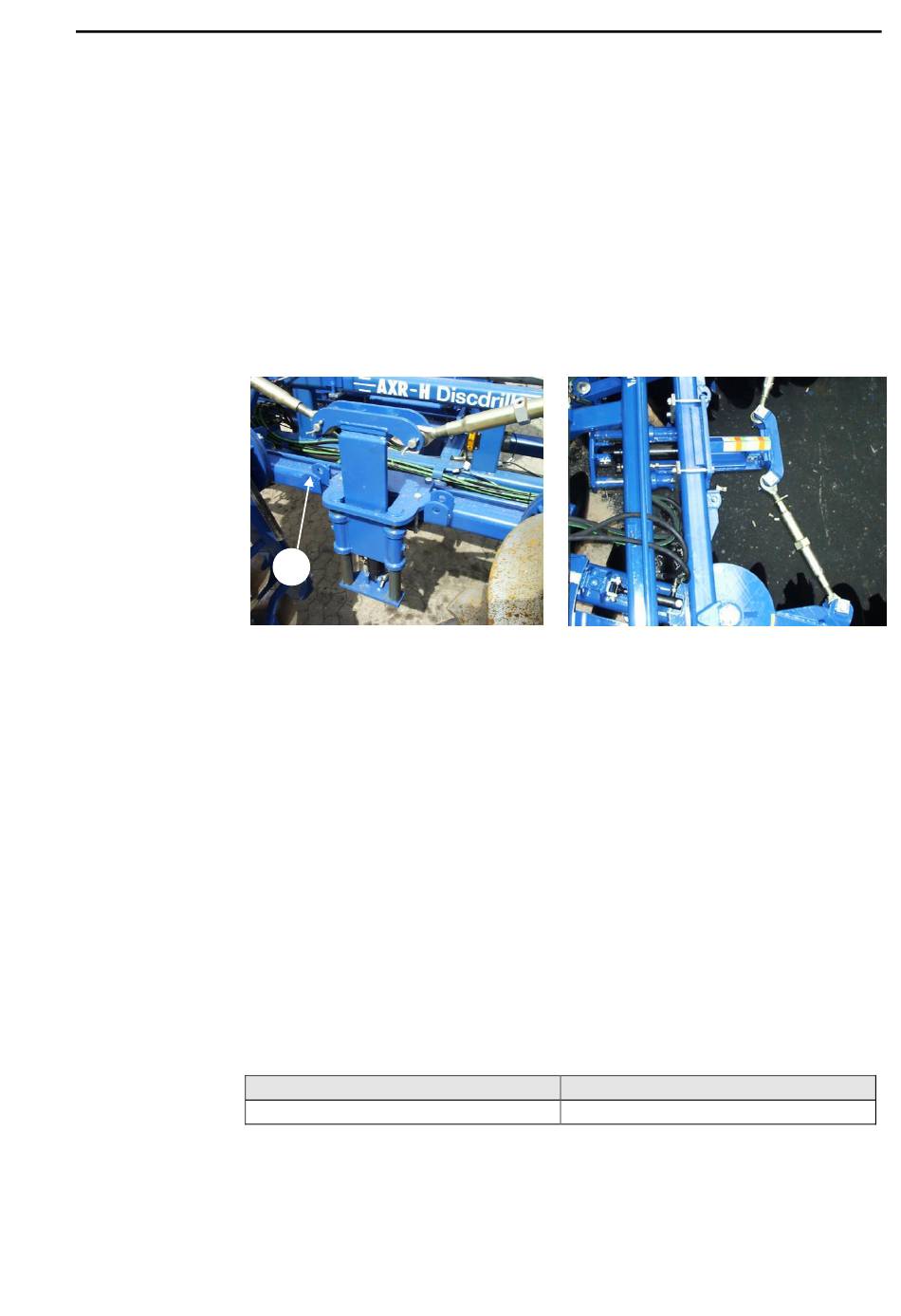

Fig. 20

Montage

1. AXR-H wird ausgeklappt und auf dem Untergrund gesenkt.
2. Die Topstangen werden von den Gabeln demontiert (A).
3. Die hydraulische Winkelregulierung wird in der Mitte der Gabeln montiert.
4. Die Topstangen der Scheibeneggenbalken werden an der hydraulischen Win-
5. Die Hydraulikschläuche werden am Hauptgestell befestigt (Achten Sie bitte da-
6. Die Hydraulikschläuche werden an einem doppelt wirkenden Anschluss am
7. Kontrollieren Sie die Hydraulik auf Undichtigkeiten

Es dürfen sich keine Personen innerhalb des Aktionsradius der Maschine
befinden, wenn die Winkelregulierung aktiviert wird.
Tabelle 7. Markierung der Hydraulikschläuche
Alle Schraubverbindungen werden nach dem ersten Arbeitstag kontrolliert.
A
kelregulierung montiert.
rauf, dass die Schläuche nicht eingeklemmt, oder zu stramm sind, wenn die
Seitensektionen in die Transportstellung gebracht werden.)
Tracktor angeschlossen. Die Winkelregulierung wird in die äußerste Position
gebracht, um das System zu durchlüften.
Funktion
Winkelregulierung
AXR-H
Farbe
Blau
Seite 25
