Wenn der AXR-H komplett mit der Zusatzausrüstung ausgestattet ist, ist das hyd-
raulische Verschlusssystem mit der Hydraulik der Seitensektionen integriert.
Wenn die Seitensektionen ausgeklappt sind, wird der Hydraulikgriff in der gleichen
Position gehalten, bis die Verschlüsse aktiviert sind.
Beim Einklappen werden die Verschlüsse ausgelöst, sowie der Hydraulikgriff beim
Einklappen aktiviert wird.

Seitenbegrenzungen

Um den Auswurf der ersten äußersten Scheiben zu vermeiden, können Seitenbe-
grenzungen montiert werden. Die Seitenbegrenzungen sichern, dass die Erde und
Pflanzenreste nicht zu lang rausgeworfen werden, und damit die hintersten Schei-
ben dieses Material nicht mehr erreichen kann
Die Seitenbegrenzungen geben Ihnen eine größere Freiheit, da dass Material inner-
halb der Reichweite des AXR-H bei jeglicher Geschwindigkeit gehalten wird. Mit den
Seitenbegrenzungen kann daher ein gleichmäßigeres Feld erreicht werden.

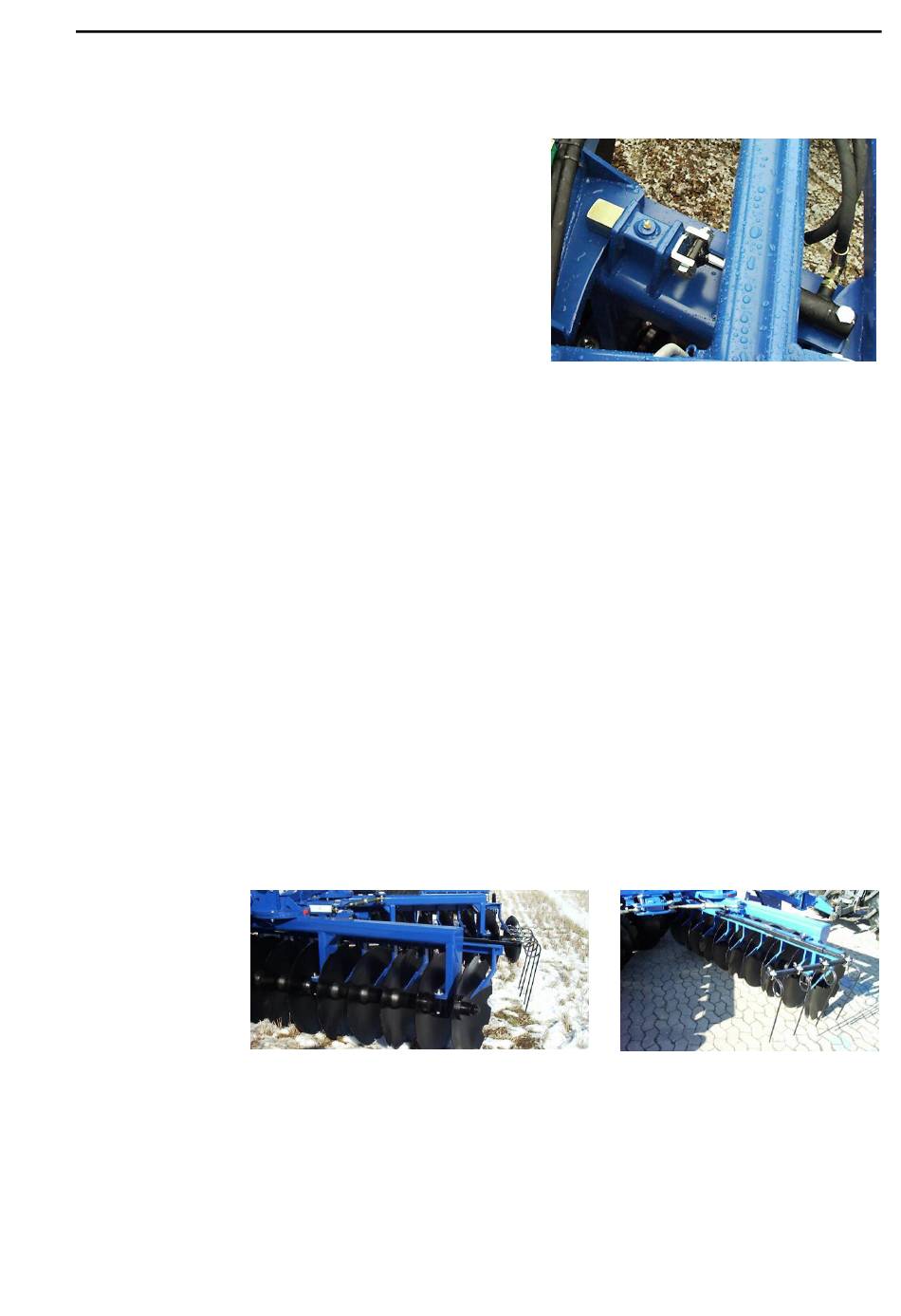

Figur 10

Nachmontage

Die Seitenbegrenzungen werden von zwei Rohren festgehalten, die an den Be-
schlägen der Scheibenabstreifern montiert werden. Das geschieht dort, wo die Sei-
tenbegrenzungen, sowie die Teleskopstange montiert werden.
Das Verschlusssystem
beim Ein- und Ausklappen der
Scheibeneggensektionen aktiviert
werden.
Nachdem die Seitensektionen aus-
geklappt sind, wird der Hydraulik-
griff für den Verschluss aktiviert.
Beim Einklappen müssen die Ver-
schlüsse deaktiviert werden
AXR-H
Fig. 9
werden
