Abmessungen und Gewicht
4 5 0
1 9 0

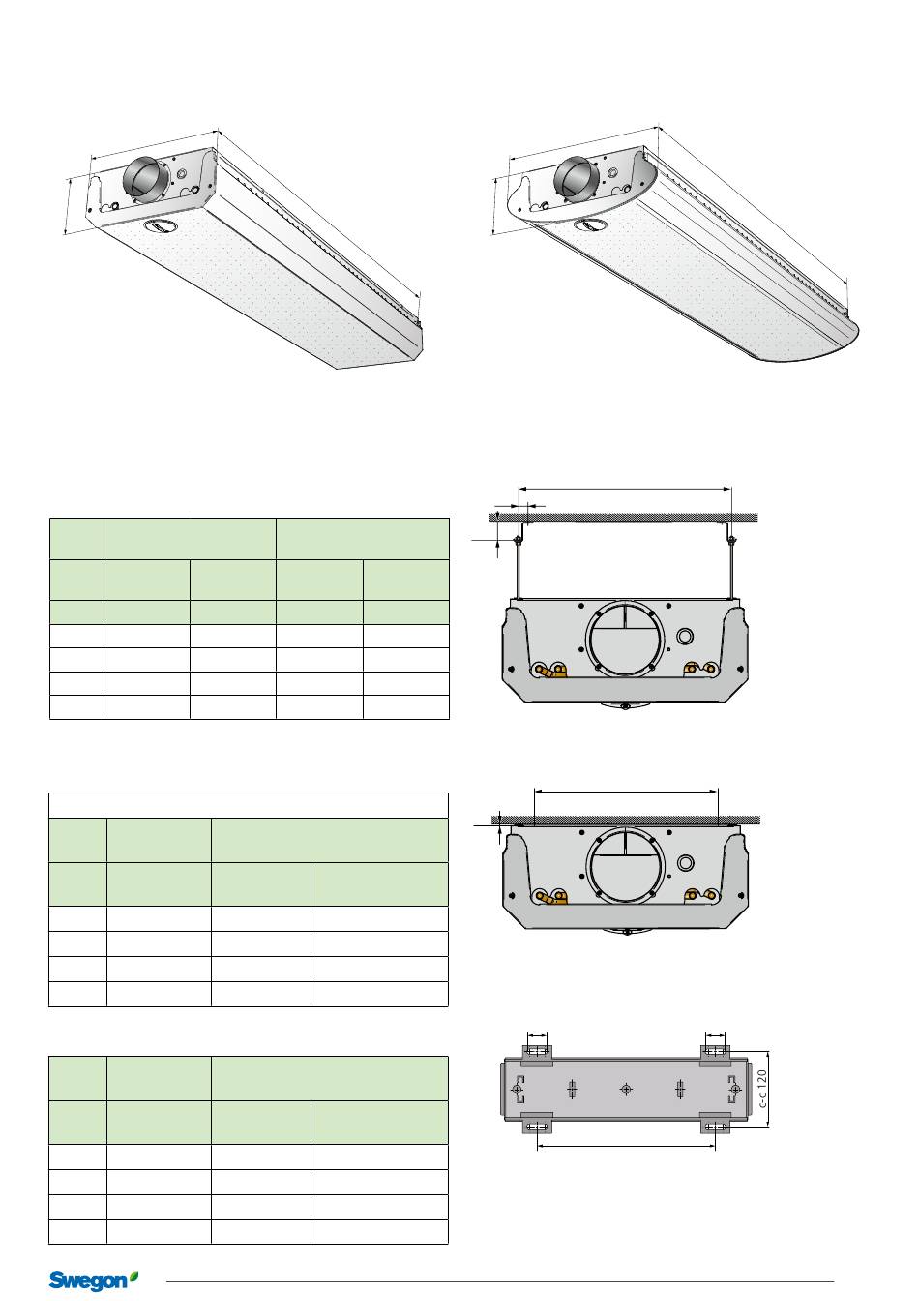

Abb. 23. WISE Adriatic Prisma
Montage
Der Mittenabstand ist für WISE Adriatic mit Designmodul
Prisma und Ellips der gleiche. Im Beispiel rechts wird
Prisma gezeigt.
Abgependelte Montage
Einheit
Mittenab-
Mittenab-
stand (mm)
stand (mm)
(m)
Kurzseite
Langseite
1,2
392
1173
1,8
392
1773
2,4
392
2373
3,0
392
2973
Gewicht
Gwicht ohnen Regler, Ventile, Stellantriebe und Fühler.
WISE Adriatic mit Designteil Prisma
Länge
Trocken-
gewicht
(m)
(kg)
1,2
20,3
1,8
28,9
2,4
37,2
3,0
44,9
WISE Adriatic mit Designteil Ellips
Länge
Trocken-
gewicht
(m)
(kg)
1,2
20,6
1,8
29,3
2,4
37,3
3,0
45,9
1 2
1 0
/ 1
8 1
0
/ 2
4 1
0
/ 3
0 1
0
Montage in direkter
Deckennähe
Mittenab-
Mittenab-
stand (mm)
stand (mm)
Kurzseite
Langseite *
280
250
280
250
280
250
280
250
Gewicht mit Wasserfüllung
(kg)
A:
A/B:
Kühlung
Kühlung/Heizung
21,3
21,5
30,4
30,8
39,3
39,8
47,5
48,2
Gewicht mit Wasserfüllung
(kg)
A:
A/B:
Kühlung
Kühlung/Heizung
21,6
21,9
30,8
31,2
39,4
39,9
48,5
49,2
5 1 3
1 9 4
Abb. 24. WISE Adriatic Ellips, Seitenansicht
c - c 392
26
44
Abb. 25. Montage – abgependelte Montage mit Montageteil
SYST MS-M8.
c - c 280
0
Abb. 26. Montage dicht unter der Decke mit Montageteil
SYST MD-ADRIATIC.
c-c 23,5
c-c 280
Abb. 26. Abmessungen (c-c) SYST MD-ADRIATIC
20230223
Konstruktionsänderungen vorbehalten.
WISE Adriatic
1 2
1 4
/ 1
8 1
4
/ 2
4 1
4
/ 3
0 1
4
c-c 23,5
19
