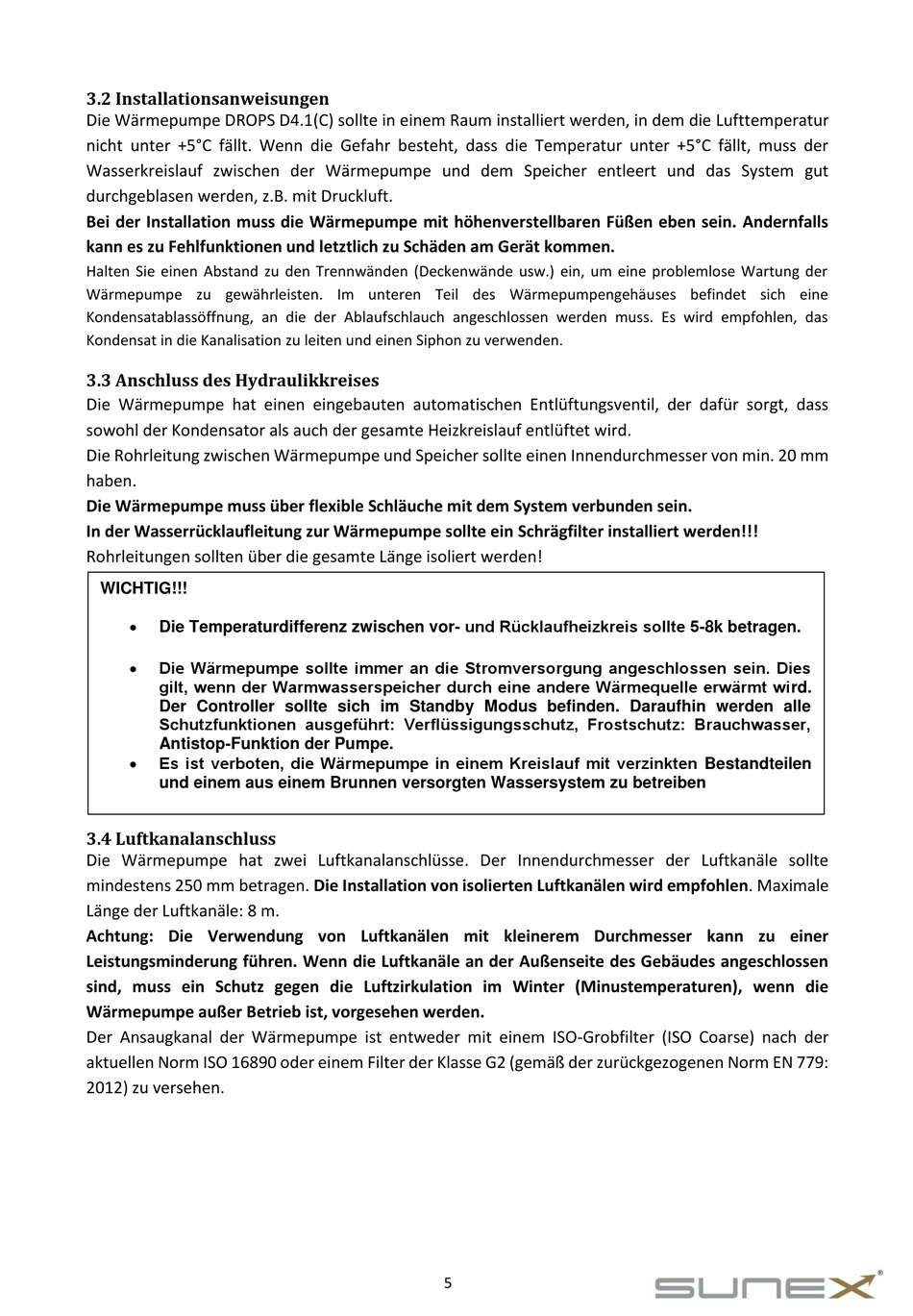

3.2 Installationsanweisungen
Die Wärmepumpe DROPS D4.1(C) sollte in einem Raum installiert werden, in dem die Lufttemperatur
nicht unter +5°C fällt. Wenn die Gefahr besteht, dass die Temperatur unter +5°C fällt, muss der
Wasserkreislauf zwischen der Wärmepumpe und dem Speicher entleert und das System gut
durchgeblasen werden, z.B. mit Druckluft.
Bei der Installation muss die Wärmepumpe mit höhenverstellbaren Füßen eben sein. Andernfalls
kann es zu Fehlfunktionen und letztlich zu Schäden am Gerät kommen.
Halten Sie einen Abstand zu den Trennwänden (Deckenwände usw.) ein, um eine problemlose Wartung der
Wärmepumpe zu gewährleisten. Im unteren Teil des Wärmepumpengehäuses befindet sich eine
Kondensatablassöffnung, an die der Ablaufschlauch angeschlossen werden muss. Es wird empfohlen, das
Kondensat in die Kanalisation zu leiten und einen Siphon zu verwenden.
3.3 Anschluss des Hydraulikkreises
Die Wärmepumpe hat einen eingebauten automatischen Entlüftungsventil, der dafür sorgt, dass
sowohl der Kondensator als auch der gesamte Heizkreislauf entlüftet wird.
Die Rohrleitung zwischen Wärmepumpe und Speicher sollte einen Innendurchmesser von min. 20 mm
haben.
Die Wärmepumpe muss über flexible Schläuche mit dem System verbunden sein.
In der Wasserrücklaufleitung zur Wärmepumpe sollte ein Schrägfilter installiert werden!!!
Rohrleitungen sollten über die gesamte Länge isoliert werden!
WICHTIG!!!
Die Temperaturdifferenz zwischen vor- und Rücklaufheizkreis sollte 5-8k betragen.
Die Wärmepumpe sollte immer an die Stromversorgung angeschlossen sein. Dies
gilt, wenn der Warmwasserspeicher durch eine andere Wärmequelle erwärmt wird.
Der Controller sollte sich im Standby Modus befinden. Daraufhin werden alle
Schutzfunktionen ausgeführt: Verflüssigungsschutz, Frostschutz: Brauchwasser,
Antistop-Funktion der Pumpe.
Es ist verboten, die Wärmepumpe in einem Kreislauf mit verzinkten Bestandteilen
und einem aus einem Brunnen versorgten Wassersystem zu betreiben
3.4 Luftkanalanschluss
Die Wärmepumpe hat zwei Luftkanalanschlüsse. Der Innendurchmesser der Luftkanäle sollte
mindestens 250 mm betragen. Die Installation von isolierten Luftkanälen wird empfohlen. Maximale
Länge der Luftkanäle: 8 m.
Achtung: Die Verwendung von Luftkanälen mit kleinerem Durchmesser kann zu einer
Leistungsminderung führen. Wenn die Luftkanäle an der Außenseite des Gebäudes angeschlossen
sind, muss ein Schutz gegen die Luftzirkulation im Winter (Minustemperaturen), wenn die
Wärmepumpe außer Betrieb ist, vorgesehen werden.
Der Ansaugkanal der Wärmepumpe ist entweder mit einem ISO-Grobfilter (ISO Coarse) nach der
aktuellen Norm ISO 16890 oder einem Filter der Klasse G2 (gemäß der zurückgezogenen Norm EN 779:
2012) zu versehen.
5
