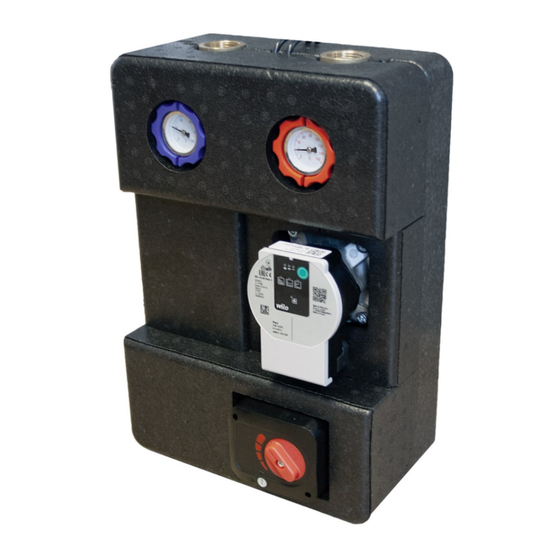

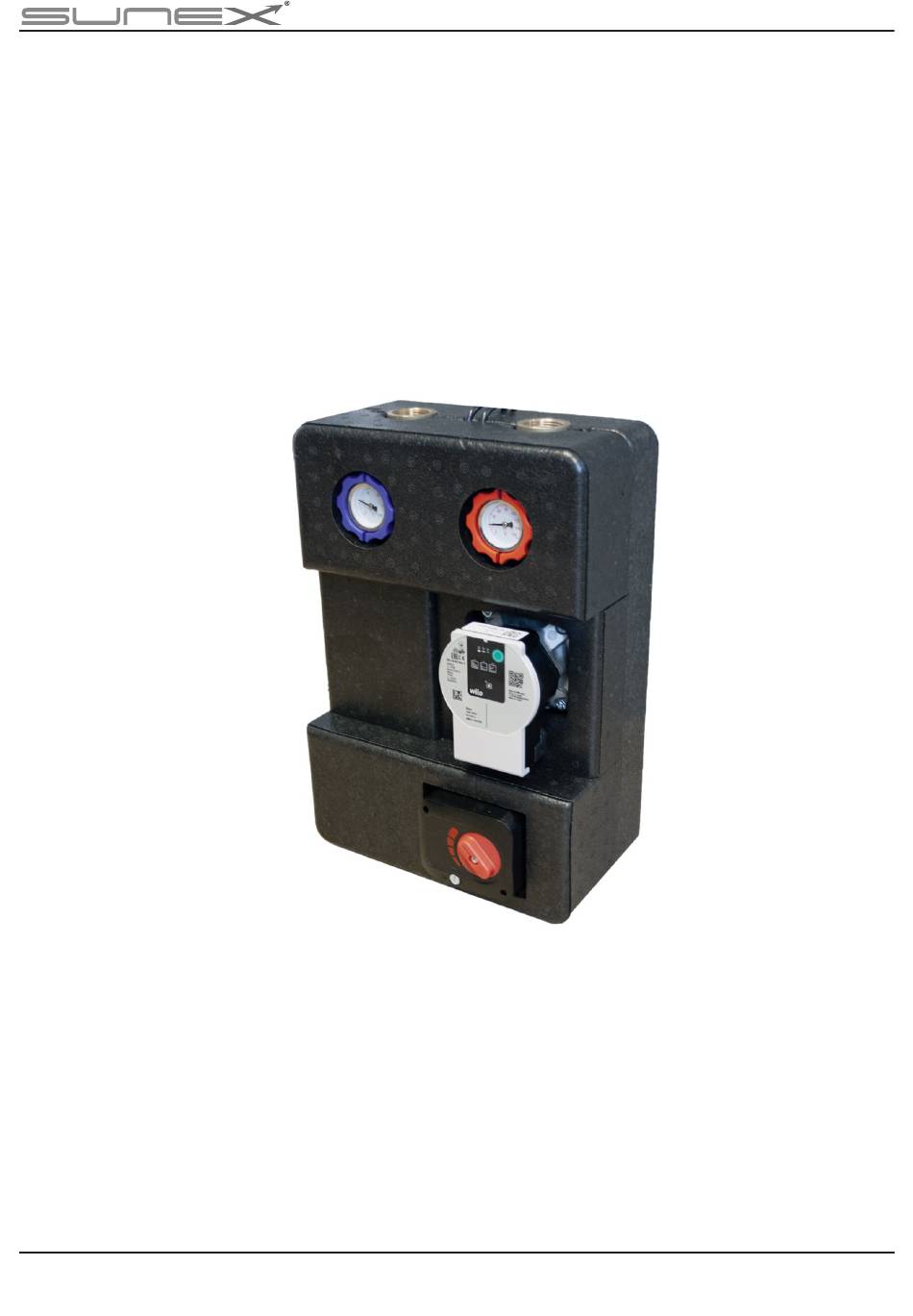

- Seite 1 PUMPENGRUPPE GPO S 400011757 - Pumpengruppe GPO S DN20 400011756 - Pumpengruppe GPO S DN25 Dokument Nr.: GPOSRKC400011757 400011756 Technischer stand am: 16.03.2021 Wir behalten uns das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen.
- Seite 2 Elemente der Pumpengruppe 1. Gehäuse 2. Thermometer (0-160°C) mit Kugelhahn und Rückschlagventil - rot (Vorlauf) 3. Thermometer (0-100°C) mit Kugelhahn - blau (Rücklauf) 4. Anschluss: DN20 (AG 1"), DN25 (AG 1½”) 5. Wilo Para SC: DN20 (15/6), DN25 (25/6) 6. Dreiwege-Mischventil mit Stellmotor: DN20 (KVS 5,3), DN25 (KVS 8) 7.
- Seite 3 Montage der Pumpengruppe an der Wand 1. Planen Sie den Installationsort der Pumpengruppe. 2. Montage der Pumpengruppe mittels 2 Dübel. 3. Montage der Abdeckung. Elektrischer Anschluss - Pumpe - Stellmotor Das dreiadrige Kabel der Pumpe muss mit der Nennspannung. : AC ~230V, 50Hz N e n n s p a n n u n g a n d a s S t r o m n e t z Stromverbrauch:...
- Seite 4 Technische Daten des Dreiwege-Mischventils Betriebstemperaturbereich: -10°C ÷ 110°C Durchflussfaktor Kvs (m3/h): DN20: 5,3 DN25: 8 Ventilöffnungszeit - 124 sec. Einstellen des Durchflusses Die Pumpengruppe mit Drei-Wege-Mischventil wird eingesetzt, um die Zirkulation des Arbeitsmediums in der Zentralheizungsanlage zu erzwingen Die Umwälzpumpe ermöglichen den Betrieb in: Δp-c, Δp-v und konstanter Drehzahl.
