- Seite 1 Bedienungsanleitung V 2.01/2023...
-
Seite 3: Inhaltsverzeichnis
11. VORGEHENSWEISE NACH DER LEBENSDAUER DES GERÄTES ..............23 12. HYDRAULISCHE SCHALTPLÄNE ........................24 13. SCHEMA DES KÜHLKREISLAUFS ........................ 26 14. ELEKTRISCHES SCHEMA ..........................27 15. TECHNISCHE DATEN ..........................28 INBETRIEBNAHMEPROTOKOLL WÄRMEPUMPE DROPS D4.1 ................30 INBETRIEBNAHMEPROTOKOLL WÄRMEPUMPE DROPS D4.1 ................31... -
Seite 4: Wärmepumpe

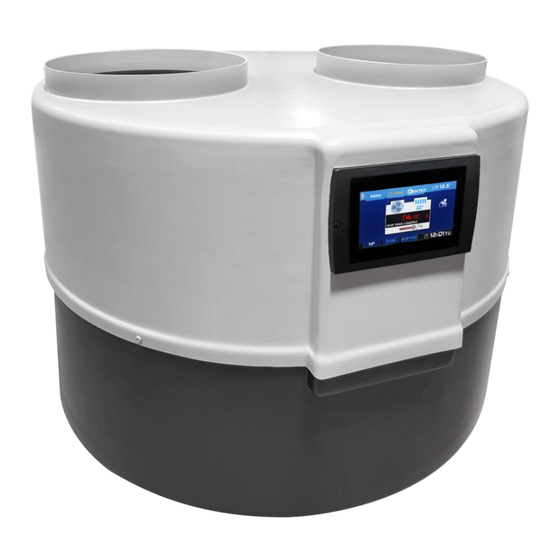

- auch geeignet, um direkt mit Brauchwasser zu arbeiten. Ein Regler mit einem für das Design der Wärmepumpe DROPS D4.1(C) optimierten Algorithmus sorgt für den korrekten Betrieb der Wärmepumpe. Das Gehäuse ist aus ABS-Kunststoff gefertigt. Alle der oben genannten Funktionen / Komponenten bilden eine hohe Qualität und Effizienz der Wärmepumpe. -
Seite 5: Installationsanweisungen
3.2 Installationsanweisungen Die Wärmepumpe DROPS D4.1(C) sollte in einem Raum installiert werden, in dem die Lufttemperatur nicht unter +5°C fällt. Wenn die Gefahr besteht, dass die Temperatur unter +5°C fällt, muss der Wasserkreislauf zwischen der Wärmepumpe und dem Speicher entleert und das System gut durchgeblasen werden, z.B. - Seite 6 Die Luft aus einem Raum aufgenommen und in Die aus einem Raum aufgenommene Luft wird einen anderen Raum ausgestoßen. durch die Außenwand ausgestoßen. Die durch die Außenwand aufgenommene Luft Die durch die Außenwand aufgenommene wird durch Außenwand ausgestoßen. Luft wird durch die Decke ausgestoßen. Teilung der aufgenommenen und ausgestoßenen Luft.
-
Seite 7: Elektrischer Anschluss
Wärmepumpe in Zusammenarbeit mit Rekuperator Da die Wärmepumpe und die Rekuperationseinheit unabhängig voneinander arbeiten, sollten auch die Lüftungskanäle getrennt werden. Wenn die Rekuperationseinheit in Betrieb ist und die Wärmepumpe nicht, soll die Luft frei zum Lüftungsauslass und nicht zur Wärmepumpe strömen. Dies würde die Effizienz des Ventilators der Rekuperationseinheit verringern. -
Seite 8: Beschreibung Der Reglerfunktionen
4. Beschreibung der Reglerfunktionen 4.1 Hauptbildschirm Durch Berühren der einzelnen Wärmepumpengrafiken gelangen Sie zu einem detaillierten Informationsbildschirm. 1. Signalisierung der digitalen Kommunikation 7. Verdampfertemperatur. über das C14-Protokoll. Ein blinkender 8. Informationen über den aktuellen orangefarbener Punkt zeigt die Betriebszustand der Pumpe. Kommunikation an. -
Seite 9: Benutzermenü
4.2 Benutzermenü 1. Die Schaltfläche Systemeinstellungen. Ermöglicht es Ihnen, die Systemeinstellungen zu ändern. 2. Die Schaltfläche Serviceeinstellungen (Kapitel 5). 3. Eine Taste für die Reinigungsfunktion, mit der der Bildschirm für 30 Sekunden gesperrt werden kann, um ihn zu reinigen. 4.3 Änderung der Betriebsart STOPP- Betrieb - Wärmepumpe ausgeschaltet. -
Seite 10: Bedeutung Der In Der Steuerung Angezeigten Symbole
4.4 Bedeutung der in der Steuerung angezeigten Symbole 1. Arbeit mit dem Wochenplan. 6. Urlaubsmodus. 2. Manueller Betrieb (feste Temperatur). 7. Winterbetrieb (Puffer- und 3. Den Zirkulationsbetrieb einstellen. Brauchwasserbetrieb). 4. Einstellung des Wochenplans. 8. Sommerbetrieb (nur 5. Ferienmodus. Brauchwasserbetrieb). 9. Datum und Uhrzeit ändern. Ferienmodus Öko-Modus: reduzierte Temperatur Manueller Betrieb... -
Seite 11: Einstellung Der Solltemperatur Für Den Brauchwasserkreislauf
Im Hauptbildschirm BW drücken, um in den Bearbeitungsmodus zu gelangen und die Parameter des Brauchwasserkreises anzuzeigen. 1. Wejście do MENU. 7. Auffüllung des Brauchwasserspeichers 2. Die Auswahl des Wärmepumpenbetriebs. mit heißem Wasser. 3. Auswahl der Installationsart. 8. Aktuell gemessene Temperatur des 4. -
Seite 12: Einstellung Der Parameter Des Pufferkreises
Temperatureinstellungsfenster für manuellen Betrieb 4.7 Einstellung der Parameter des Pufferkreises Um in den Bearbeitungsmodus zu gelangen und die Parameter des BUFOR-Kreislaufs einzusehen, die BUFOR-Taste auf dem Hauptbildschirm drücken; auf dem Bildschirm des Steuergeräts wird der BUFOR- Informationsbildschirm angezeigt. 1. Aufrufen des MENÜs. 5. -
Seite 13: Einstellung Der Solltemperatur Für Den Pufferkreislauf
4.7.1 Einstellung der Solltemperatur für den Pufferkreislauf Das Fenster zur Einstellung der Solltemperatur wird durch Drücken des Wortes SOLL- TEMPERATUR dem Hauptbildschirm angezeigt. Je nach der gewählten Betriebsart Kreises wird entsprechende Solltemperatur eingestellt: In der Betriebsart STOPP ist die Möglichkeit, Temperatureinstellung ändern, deaktiviert,... -
Seite 14: Zeitplan Bearbeiten
1. Den Zeitplan für die restlichen Tage der Woche anzeigen. 2. Zurück zum Hauptbildschirm. 3. Den Zeitplan für einzelne Tage bearbeiten. 4.8.1 Zeitplan bearbeiten Durch Anklicken Balkens ausgewählten Zeitplans gelangt man in das Bearbeitungsfenster, in dem man die Uhrzeit und die Dauer der Arbeitszone für den ausgewählten Wochentag einstellen kann. -
Seite 15: Informationsbildschirm
4.9 Informationsbildschirm Der Regler ermöglicht es Ihnen, die aktuellen Parameter und den Status der wichtigsten Komponenten der Wärmepumpe abzulesen. Um den Informationsbildschirm aufzurufen, drücken Sie die Taste mit dem Bild der Pumpe auf dem Hauptbildschirm. 1. Testmodus Taste (5511). 10. Aktuelle Freon-Temperatur. 2. -
Seite 16: Service-Menü
5. Service-Menü 5.1 Struktur des Servicemenüs... -
Seite 17: Service-Einstellungen
5.2 Service-Einstellungen Um den Bildschirm für die Service-Einstellungen aufzurufen, die Taste MENU auf dem Hauptbildschirm drücken, der Bildschirm zeigt den Hauptmenübildschirm an, auf dem die Taste SERVICE gedrückt werden muss. Um das Servicemenü aufzurufen, muss der Servicecode eingegeben werden. Der Servicecode besteht aus 4 Ziffern und wird über die Zifferntastatur auf dem Bildschirm eingegeben. -
Seite 18: Puffer-Einstellungen
MAX. FREON-TEMPERATUR Maximale Kühlmitteltemperatur. NACHSAISON-PUMPENLÄUFE Das Einschalten der Pumpen in der Nachsaison ermöglichen. STARTZEIT DER Betriebszeit der Pumpe in der Nebensaison Einstellbereich 0 bis NACHSAISONLÄUFE TAG DER WOCHE DER Freigabetag für das Einschalten der Pumpe außerhalb des NACHSAISON-LAUFSTEGE Betriebszeiten - Einstellbereich Montag bis Sonntag. VERDAMPFERTEMPERATUR Bestimmt die Verdampfertemperatur, unterhalb derer die ABTAUSTART... -
Seite 19: Bw-Einstellungen
5.6 BW-Einstellungen OB EIN BRAUCHWASSER- Einschalten des Betriebs des Brauchwasserkreises. KREISLAUF VORHANDEN IST BRAUCHWASSER HYSTERESE Hysterese Brauchwasserkreis, Einstellbereich 1°C bis 30°C. OB IM Bestimmt, ob im Warmwasserspeicher eine zusätzliche BRAUCHWASSERSPEICHER EIN Wärmequelle in Form eines elektrischen Heizstabs vorhanden HEIZSTAB VORHANDEN IST ist. -
Seite 20: Standby-Betrieb
Die Fühler T1001 bestehen aus einem Messelement in einem Edelstahlmantel mit einem Durchmesser von 6 mm und einem Kabel, das Temperaturen bis zu 100 °C standhält. Der Fühler kann mit einem Kabel mit einem Querschnitt von mindestens 0,5 mm² verlängert werden, wobei die Gesamtlänge des Kabels 30 m nicht überschreiten sollte. - Seite 21 Problembeschreibung Mögliche Ursache Lösung - Den Schrägfilter am Heizkreis der Wärmepumpe reinigen - Im Servicemenü der Reglereinstellungen prüfen, ob die Umwälzpumpe in Betrieb ist: Manueller Betrieb Wyłączenie pompy ciepła - Kein oder unzureichender - Entlüften der Wärmepumpen- poprzez wyzwolenie Wasserfluss zwischen Umwälzpumpe durch Herausdrehen Wärmepumpe und presostatu wysokiego...
- Seite 22 Durchflussregelung zwischen Wärmepumpe und Speicher, um eine Temperaturdifferenz von 5-8 K zwischen Vorlauf und Rücklauf herzustellen Durchflussregelung zwischen Wärmepumpe und Speicher zur - Speicherkapazität zu groß Bestimmung der - Zu viel Wasserdurchfluss Temperaturdifferenz zwischen Vor- zwischen Wärmepumpe und und Rücklauf in einem Bereich von Speicher 5-8 K Lange Aufheizzeit des...
-
Seite 23: Wartung
9. Wartung Der Benutzer des Geräts ist verpflichtet, mindestens einmal jährlich Servicetätigkeiten durchzuführen, die unter anderem Folgendes umfassen sollten: • Verdampferreinigung • Reinigung des Gehäuses und des Bodens der Wärmepumpe • Reinigung des im Hydrauliksystem befindlichen Filters • berprüfung der elektrischen anschlüsse Achtung: Vor der Wartung der Wärmepumpe sollte sie vom Netz getrennt werden. -
Seite 24: Hydraulische Schaltpläne
12. Hydraulische Schaltpläne 12.1 Schema 1 Mindestfläche des Wärmetauschers 0,9 m... - Seite 25 12.2 Schema 2...
-
Seite 26: Schema Des Kühlkreislaufs
13. Schema des Kühlkreislaufs... -
Seite 27: Elektrisches Schema
14. Elektrisches Schema... -
Seite 28: Technische Daten
15. Technische Daten Anwendungsbereich Außentemperatur °C min: -7 /max 43 Temperatur des Warmwassers aus der Wärmepumpe °C Temperatur des Warmwassers mit Elektroheizstab °C Minimaler Einbauraum Elektrische Parameter Elektrische Energieversorgung 1/N/PE 220-240V/50Hz Empfohlener Schutz Maximaler Anlaufstrom 15,2 Maximaler Betriebsstrom der Wärmepumpe Ventilator Stromverbrauch Umwälzpumpe... - Seite 29 Der Hersteller behält sich das Recht vor, die in der Anleitung enthaltenen Informationen zu ändern. Das verbrauchte Produkt darf nicht als gewöhnlicher Haushaltsabfall behandelt werden. Demontiert sollte das Gerät bei einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die ordnungsgemäße Entsorgung des gebrauchten Produkts verhindert mögliche negative Auswirkungen auf die Umwelt, die im Falle einer unsachgemäßen Abfallentsorgung auftreten könnten.
-
Seite 30: Inbetriebnahmeprotokoll Wärmepumpe Drops D4.1
Inbetriebnahme Protokoll Wärmepumpe DROPS D4.1 (C) Kopie für den Investor Seriennummer des Gerätes Name und Adresse des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellungsort z.B. Kellergeschoss Luftkanäle Durchmesser: Material: Heizungsrohrleitung Durchmesser: Material: Heizungsschema gemäß Schemanummer: Anderer:... -
Seite 31: Inbetriebnahmeprotokoll Wärmepumpe Drops D4.1
Inbetriebnahme Protokoll Wärmepumpe DROPS D4.1 (C) eine Kopie für den Hersteller des Geräts Seriennummer des Gerätes Name und Adresse des Investors Vorname, Nachname der Person die die erste Inbetriebnahme vornimmt Aufstellungsort z.B. Kellergeschoss Luftkanäle Durchmesser: Material: Heizungsrohrleitung Durchmesser: Material: Heizungsschema Gemäß... - Seite 32 Kontaktdaten des Herstellers: SUNEX S.A. 47-400 Racibórz Piaskowa 7 +48 32 414 92 12 +48 32 414 92 13 info@sunex.pl...
