Code: Baureihe ECO-C
Revision: 1
Datum: 01/2023

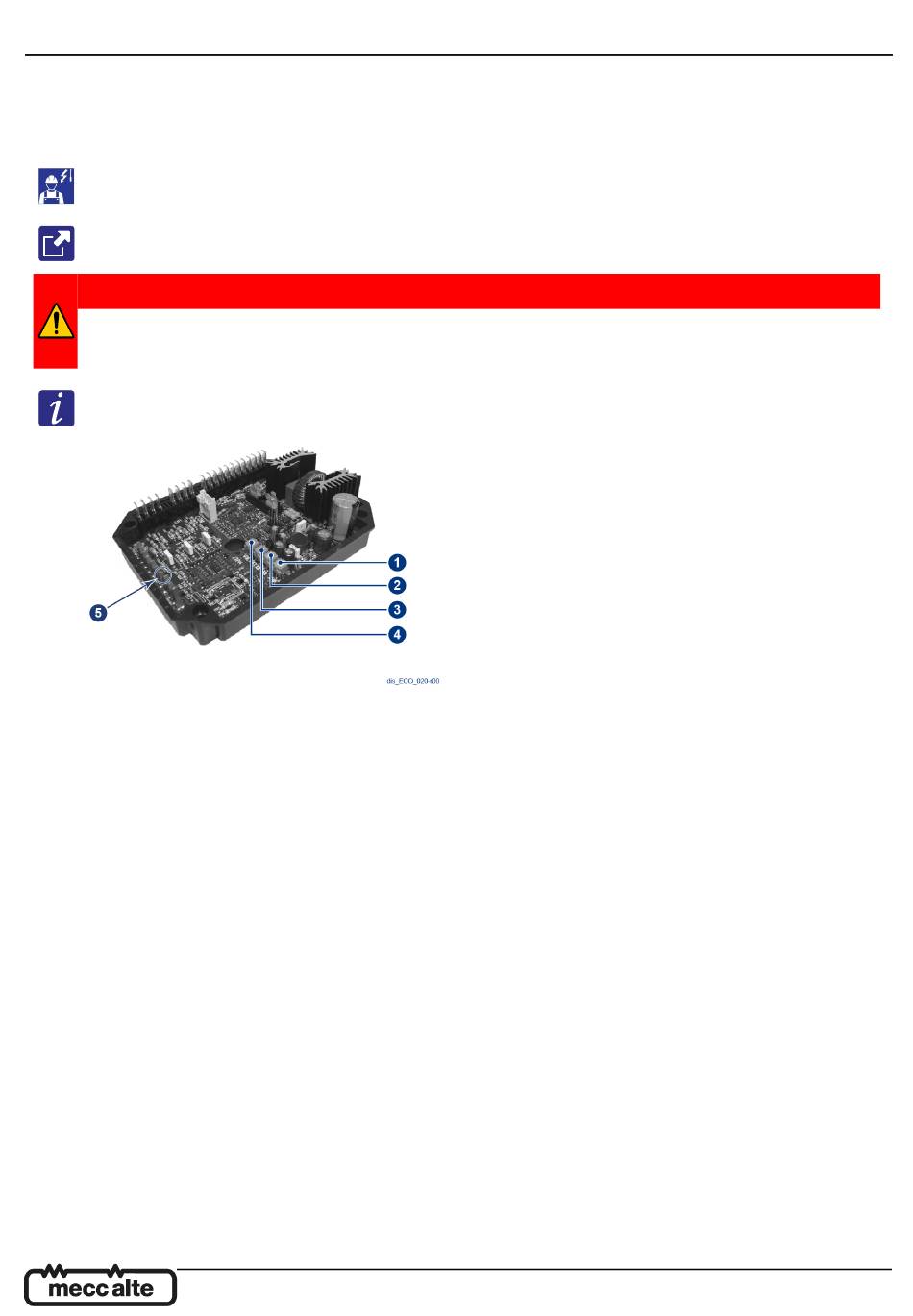

8.2 Digitaler Regler DER1
Der Vorgang muss von einem Elektrofachmann durchgeführt werden.
Weitere Einzelheiten zu den Reglern entnehmen Sie bitte dem entsprechenden Handbuch.
Gefahr
Bei eingeschaltetem Generator prüfen.
Die Spannungsprüfung wird im Leerlauf durchgeführt, wobei der Generator mit Nennfrequenz läuft. Für die
Spannungsregelung wird das VOLT-Potentiometer des elektronischen Reglers verwendet.
Die Selbstregulierung durch den Digitalregler DER1 garantiert unter statischen Bedingungen eine Spannungsgenauigkeit von ± 1
% bei jedem Leistungsfaktor und bei einer Drehzahlschwankung von -5 % bis + 20 %.
Fernsteuerung
Um eine Regelung innerhalb von ±14% des Nennwertes zu erhalten, setzen Sie ein 100KΩ-Potentiometer in die entsprechenden
Klemmen 29-30 ein.
Um eine Regelung innerhalb von ±7% des Nennwerts zu erhalten, ist ein lineares 25KΩ-Potentiometer in Reihe mit einem 3,9KΩ-
Widerstand einzusetzen, um die Wirkung des externen Potentiometers zu halbieren.
Elektronischer Regler DER2
Der DER2-Regler wird wie ein normaler DER1 zusammengebaut, mit Ausnahme der USB2DxR-Kommunikationsschnittstelle, die
durch die neue 1X5 p.2.54 mm Steckleiste ersetzt wird, die direkt auf der Karte montiert ist. Da die Generatoren gleich sind, sind
die Einstellungen des DER2-Reglers die gleichen wie die des DER1.
Selbstregelnde Generatoren
Baureihe ECO 38-40
Mecc Alte S.p.A. - Vollständige oder teilweise Vervielfältigung verboten, wenn nicht genehmigt
Führen Sie den Test sorgfältig durch und verwenden Sie
geeignete PSA wie z. B. isolierende Handschuhe.
1.
Regelung des Überlastschutzes (AMP).
Einstellung des Niederfrequenzschutzes (Hz).
2.
3.
Einstellung der Stabilität (STAB).
Einstellen der Spannung (VOLT).
4.
5.
Klemmen 29 und 30 für die Fernregelung der
Spannung.
DEUTSCH
55
