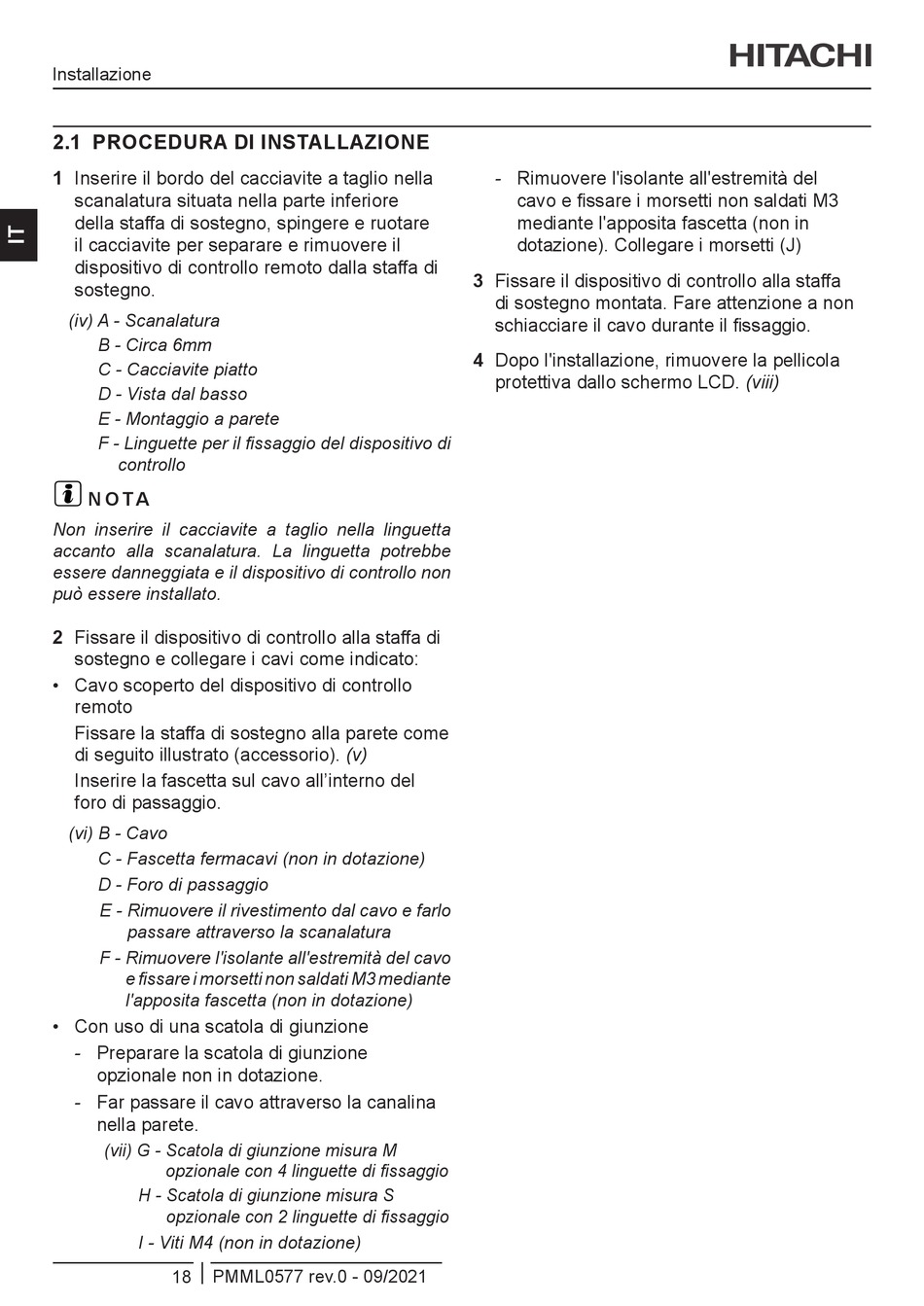

Installazione

2.1 PROCEDURA DI INSTALLAZIONE

1 Inserire il bordo del cacciavite a taglio nella
scanalatura situata nella parte inferiore
della staffa di sostegno, spingere e ruotare
il cacciavite per separare e rimuovere il
dispositivo di controllo remoto dalla staffa di
sostegno.
(iv) A - Scanalatura
B - Circa 6mm
C - Cacciavite piatto
D - Vista dal basso
E - Montaggio a parete
F - Linguette per il fissaggio del dispositivo di
controllo
?
N O T A
Non inserire il cacciavite a taglio nella linguetta
accanto alla scanalatura. La linguetta potrebbe
essere danneggiata e il dispositivo di controllo non
può essere installato.
2 Fissare il dispositivo di controllo alla staffa di
sostegno e collegare i cavi come indicato:
• Cavo scoperto del dispositivo di controllo
remoto
Fissare la staffa di sostegno alla parete come
di seguito illustrato (accessorio). (v)
Inserire la fascetta sul cavo all'interno del
foro di passaggio.
(vi) B - Cavo
C - Fascetta fermacavi (non in dotazione)
D - Foro di passaggio
E - Rimuovere il rivestimento dal cavo e farlo
passare attraverso la scanalatura
F - Rimuovere l'isolante all'estremità del cavo
e fissare i morsetti non saldati M3 mediante
l'apposita fascetta (non in dotazione)
• Con uso di una scatola di giunzione
- Preparare la scatola di giunzione
opzionale non in dotazione.
- Far passare il cavo attraverso la canalina
nella parete.
(vii) G - Scatola di giunzione misura M
opzionale con 4 linguette di fissaggio
H - Scatola di giunzione misura S
opzionale con 2 linguette di fissaggio
I - Viti M4 (non in dotazione)
18 PMML0577 rev.0 - 09/2021
- Rimuovere l'isolante all'estremità del
cavo e fissare i morsetti non saldati M3
mediante l'apposita fascetta (non in
dotazione). Collegare i morsetti (J)
3 Fissare il dispositivo di controllo alla staffa
di sostegno montata. Fare attenzione a non
schiacciare il cavo durante il fissaggio.
4 Dopo l'installazione, rimuovere la pellicola
protettiva dallo schermo LCD. (viii)
