Orbipac CPF81D/CPF82D und CPF81/CPF82
Widerstand
Einbauhinweise
Endress+Hauser

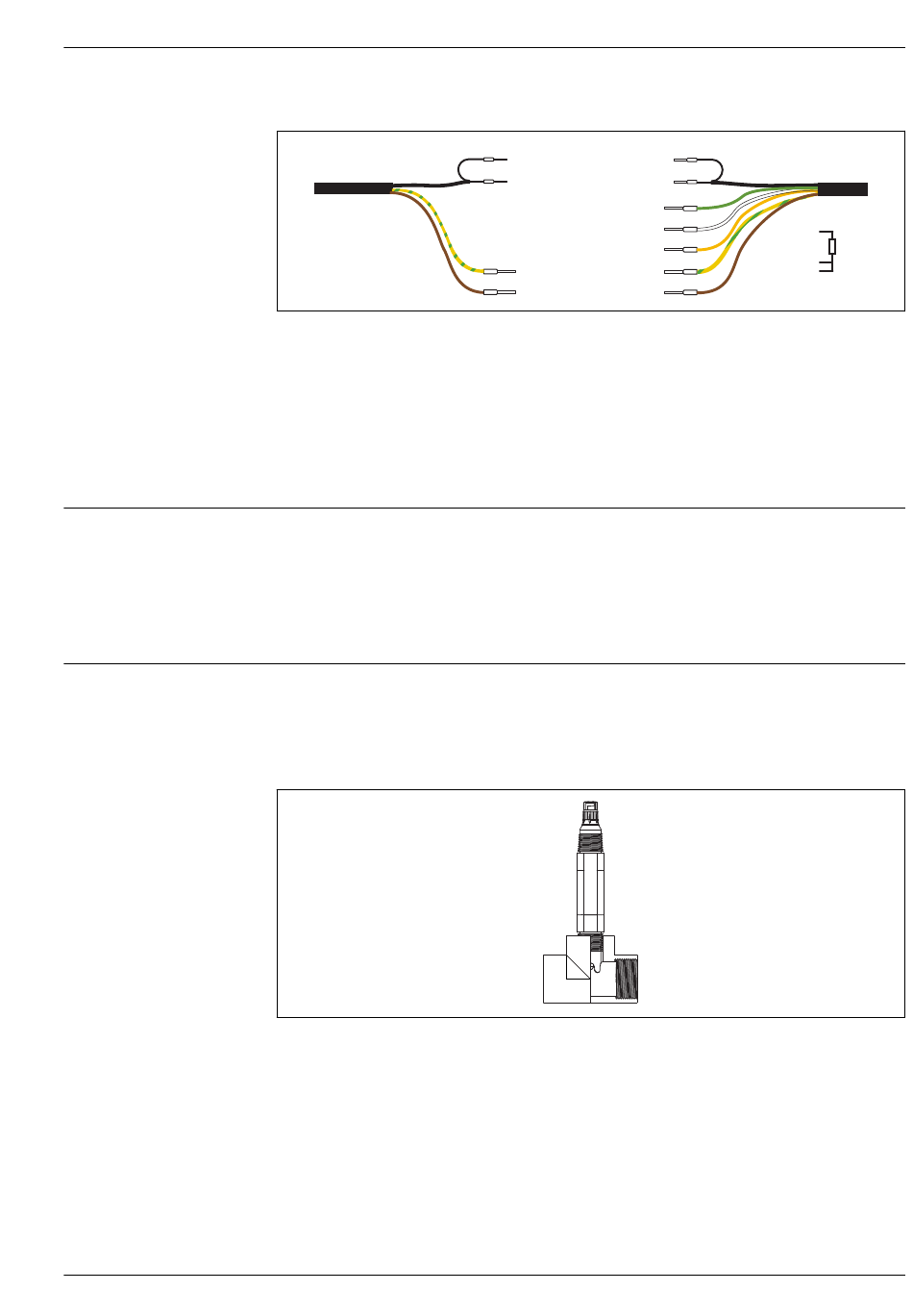

CPF81 und CPF82 mit Festkabel
A
4
Festkabelanschluss
A
Festkabel CPF81 ohne Temperaturfühler und CPF82
B
Festkabel CPF81 mit Temperaturfühler
*
PAL wird nur bei Sensorausführungen mit internem PAL (CPF81-xxx2xx) angeschlossen
Leistungsmerkmale
Glas-Impedanz
150 MΩ bei 25 °C (77 °F)
Montage
• Vor dem Einschrauben auf Unversehrtheit, Sauberkeit und einwandfreie Gängigkeit des Gewindes
der Armatur, der O-Ringe und der Dichtfläche achten.
• Die Einbauhinweise in der Betriebsanleitung der verwendeten Armatur beachten.
‣
Den Sensor mit einem Drehmoment von 3 Nm (2,21 lbf ft) handfest einschrauben (Angabe nur
gültig bei Einbau in Endress+Hauser Armaturen).
5
Durchflussinstallation
BK
Referenz
BK
pH/Redox
Temperatur
Temperatur
Temperatur
GN/YE
Außenschirm
BN
PAL / n. a.*
B
BK
BK
GN
WH
GN
YE
WH
GN/YE
YE
BN
A0024680-DE
A0024681
