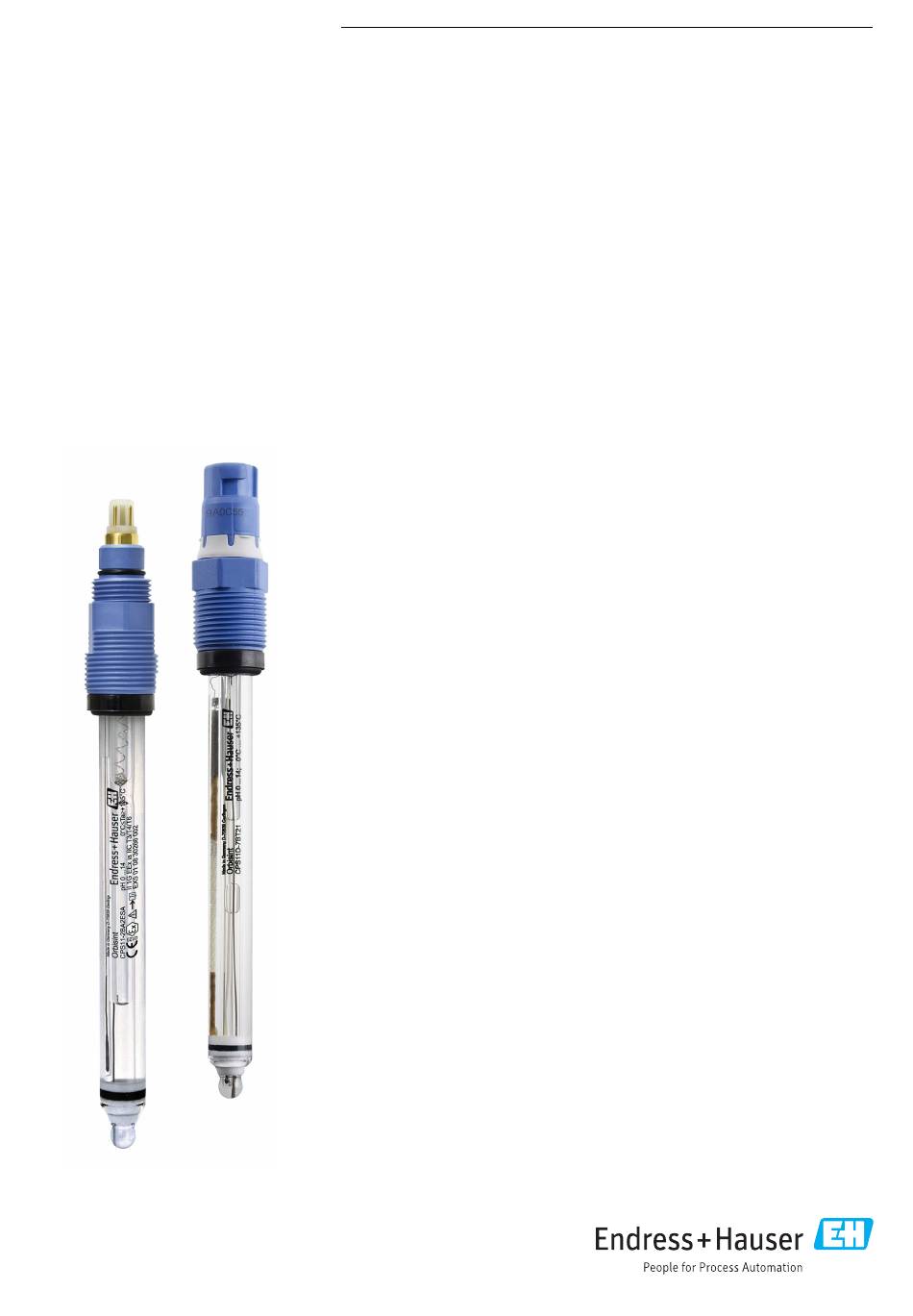

TI00028C/07/DE/15.20
71526268
2020-03-23
Products
Technische Information

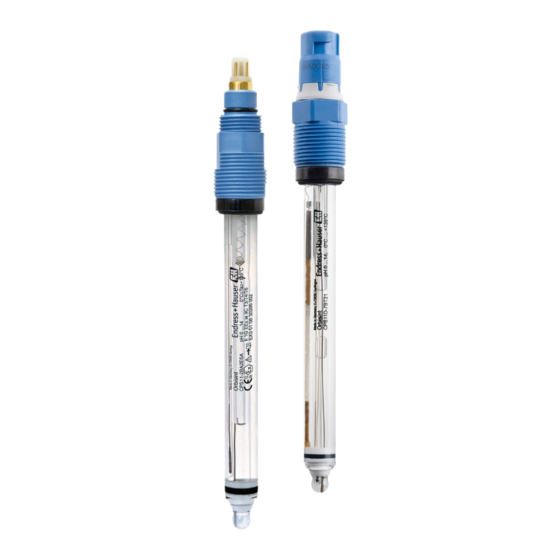

Orbisint CPS11D und CPS11
pH-Sensor für Standardanwendungen in Prozess-
und Umwelttechnik
Digital mit Memosens-Technologie oder analog
Anwendungsbereich
• Langzeitüberwachung und Grenzwertkontrolle von Prozessen mit stabilen Prozess-
bedingungen
• Chemie: Starke Säuren/Laugen, Kunststoff, Zellstoff- und Papierindustrie
• Kraftwerke (z. B. Rauchgaswäsche), Öl und Gas
• Müllverbrennungsanlagen
• Wasser- und Abwasseraufbereitung
• Kesselspeise- und Kühlwasser
• Brunnen- und Trinkwasser
• Alle industriellen und kommunalen Aufbereitungsanlagen
Mit ATEX-, IECEx-, FM-, CSA-, TIIS-, NEPSI-Zulassung für den Einsatz in explosions-
gefährdeten Bereichen.
Ihre Vorteile
• Wartungsarm und robust durch großes schmutzabweisendes Ringdiaphragma aus
PTFE
• Einsatz bis zu einem Druck von 17 bar (246,5 psi) (abs.)
• Prozessglas auch für hochalkalische Anwendungen (Ausführungen BA und BT)
• Prozessglas für Anwendungen in flusssäurehaltigem Medium (Ausführung FA)
• Für Medien mit niedriger Leitfähigkeit (Ausführung AS)
• Integrierter NTC 30K Temperatursensor (Memosens) zur effektiven Temperatur-
kompensation
• Optional: Vergiftungsresistente Referenz mit Ionenfalle
Weitere Vorteile durch Memosens-Technologie
• Maximale Prozesssicherheit
• Datensicherheit durch digitale Datenübertragung
• Einfachste Handhabung durch Speicherung der Sensorkenndaten im Sensor
• Vorausschauende Wartung mit Memobase Plus CYZ71D möglich durch Aufzeich-
nen von Sensorbelastungsdaten im Sensor
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Orbisint CPS11D
Inhaltszusammenfassung für Endress+Hauser Orbisint CPS11D
- Seite 1 Products Solutions Services TI00028C/07/DE/15.20 71526268 2020-03-23 Technische Information Orbisint CPS11D und CPS11 pH-Sensor für Standardanwendungen in Prozess- und Umwelttechnik Digital mit Memosens-Technologie oder analog Anwendungsbereich • Langzeitüberwachung und Grenzwertkontrolle von Prozessen mit stabilen Prozess- bedingungen • Chemie: Starke Säuren/Laugen, Kunststoff, Zellstoff- und Papierindustrie •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Orbisint CPS11D und CPS11 Arbeitsweise und Systemaufbau Messprinzip pH-Messung Der pH-Wert ist ein Maß für den sauren beziehungsweise basischen Charakter eines Mediums. Abhängig vom pH-Wert des Mediums liefert das Membranglas der Elektrode ein elektrochemisches Potenzial. Dieses entsteht durch das selektive Anlagern von H -Ionen an der Außenschicht der... - Seite 3 Orbisint CPS11D und CPS11 Digitale Sensoren können unter anderem folgende Daten der Messeinrichtung im Sensor speichern: • Herstellerdaten • Seriennummer • Bestellcode • Herstelldatum • Kalibrierdaten • Kalibrierdatum • Steilheit bei 25 °C (77 °F) • Nullpunkt bei 25 °C (77 °F) •...
-
Seite 4: Energieversorgung
Orbisint CPS11D und CPS11 Sicherheit Maximale Prozesssicherheit Durch die induktive Übertragung des Messwertes über eine kontaktlose Steckverbindung garantiert Memosens maximale Prozesssicherheit und bietet folgende Vorteile: • Sämtliche Feuchtigkeitsprobleme werden eliminiert: • Steckverbindung frei von Korrosion • Keine Messwertverfälschung durch Feuchtigkeit •... -
Seite 5: Leistungsmerkmale
Orbisint CPS11D und CPS11 Temp. Temp. Temp. BN n.c. A0028048 3 Messkabel CPK9 Sensoren mit GSA-Steckkopf BK Ref. WH pH/ORP BN PM A0028051 4 Messkabel CPK1 ‣ Anschlusshinweise in der Betriebsanleitung des Messumformers beachten. Steckkopf CPS11D: Memosens-Steckkopf für digitale, kontaktlose Datenübertragung... - Seite 6 Vor dem Einschrauben auf Unversehrtheit, Sauberkeit und einwandfreie Gängigkeit des Gewindes der Armatur, der O-Ringe und der Dichtfläche achten. Den Sensor mit einem Drehmoment von 3 Nm (2,21 lbf ft) handfest einschrauben (Angabe nur gültig bei Einbau in Endress+Hauser Armaturen). Umgebung Umgebungstemperaturbe-...
- Seite 7 Orbisint CPS11D und CPS11 Leitfähigkeit Ausführung AA, BA, BT, FA: minimal 50 μS/cm (Minimierter Durchfluss; Druck und Temperatur müssen stabil sein) Ausführung AS: minimal 0,1 μS/cm (Durchflussarmatur aus Edelstahl mit Erdung; stabiler und minimierter Durchfluss; Druck und Temperatur müs- sen stabil sein)
-
Seite 8: Konstruktiver Aufbau
Orbisint CPS11D und CPS11 Konstruktiver Aufbau Bauform, Maße 12 (0.47) 12 (0.47) A0025726 A0025725 8 CPS11D mit Memosens-Steckkopf, Temperatursensor 9 CPS11D-7BTxx, mit Ionenfalle Memosens-Steckkopf, Pg 13,5 Memosens-Steckkopf, Pg 13,5 Viton-O-Ring mit Druckring Viton-O-Ring mit Druckring Ag/AgCl-Ableitung - Referenz Ag/AgCl-Ableitung - Referenz "Advanced Gel"-Elektrolyt... -
Seite 9: Zertifikate Und Zulassungen
Orbisint CPS11D und CPS11 12 (0.47) 12 (0.47) A0025733 10 CPS11 mit GSA-Steckkopf A0025729 11 CPS11 mit TOP68-Steckkopf, Temperatursensor GSA-Steckkopf, Pg 13,5 Viton-O-Ring mit Druckring TOP68-Steckkopf, Pg 13,5 Ag/AgCl-Ableitung - Referenz Viton-O-Ring mit Druckring "Advanced Gel"-Elektrolyt Ag/AgCl-Ableitung - Referenz Ag / AgCl-Ableitung - pH "Advanced Gel"-Elektrolyt... - Seite 10 Orbisint CPS11D und CPS11 Ex-Zulassung CPS11D • ATEX II 1G Ex ia IIC T3/T4/T6 Ga • IECEx 1G Ex ia IIC T3/T4/T6 Ga • FM/CSA Class I Div. 2, in Verbindung mit den Messumformern Liquiline M CM42 und Mycom S CPM153 Ex-Ausführungen der digitalen Sensoren mit Memosens-Technologie sind durch einen orange-...
-
Seite 11: Lieferumfang
Orbisint CPS11D und CPS11 Lieferumfang Der Lieferumfang besteht aus: • Sensor in der bestellten Ausführung • Betriebsanleitung • Sicherheitshinweise für den explosionsgeschützten Bereich (bei Sensoren mit Ex-Zulassung) Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. - Seite 12 Orbisint CPS11D und CPS11 Dipfit CPA111 • Tauch- und Einbauarmatur aus Kunststoff für offene und geschlossene Behälter • Produktkonfigurator auf der Produktseite: www.endress.com/cpa111 Technische Information TI00112C Dipfit CPA140 • pH-/Redox-Eintaucharmatur mit Flanschanschluss für Prozesse mit hohen Anforderungen • Produktkonfigurator auf der Produktseite: www.endress.com/cpa140...
- Seite 16 *71526268* 71526268 www.addresses.endress.com...
