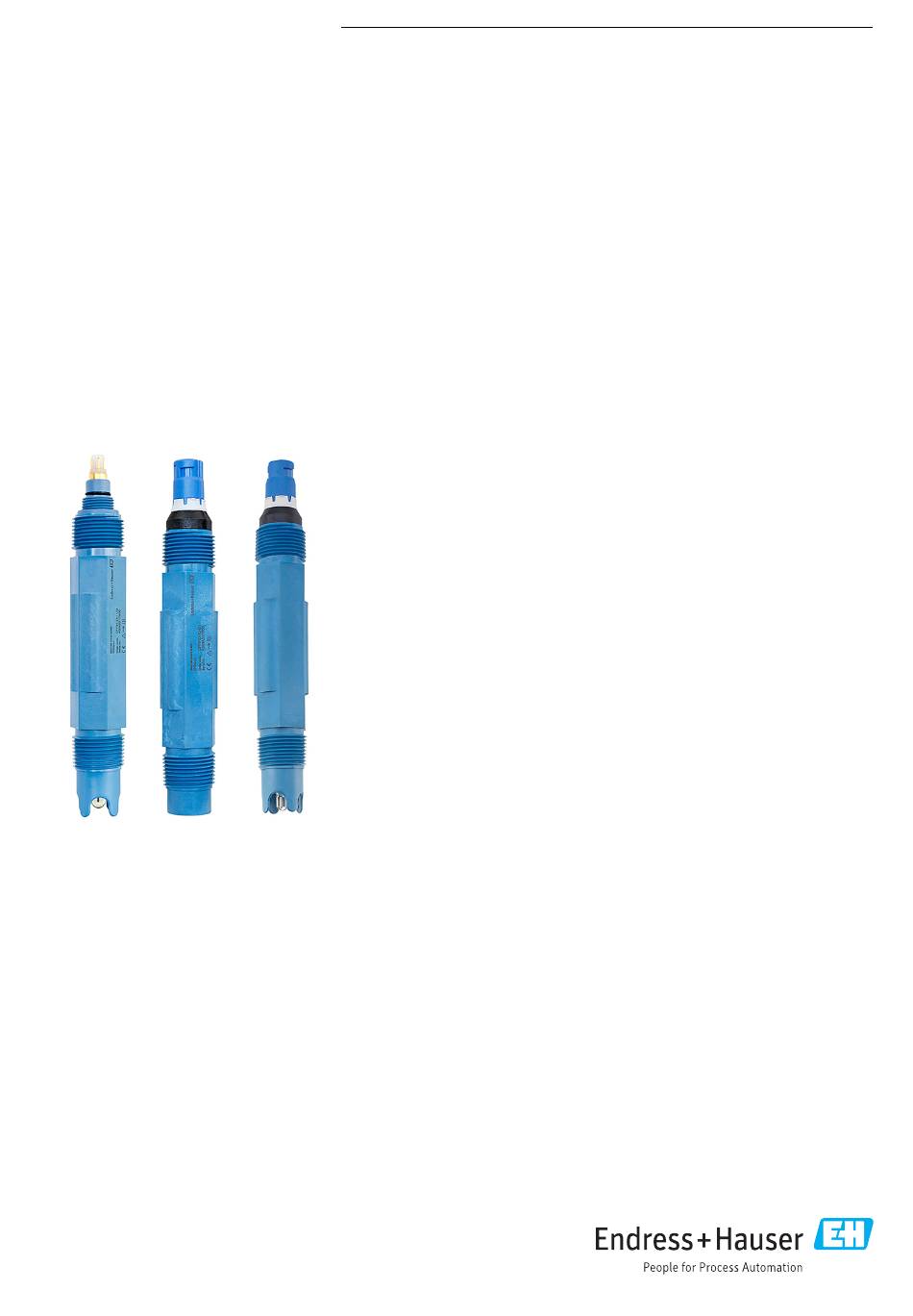

TI00191C/07/DE/14.20
71477836
2020-04-27
Products
Technische Information

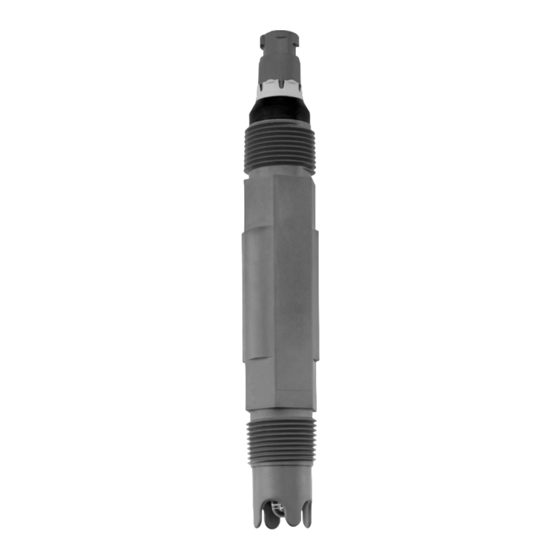

Orbipac CPF81D/CPF82D und
CPF81/CPF82
pH-/Redox-Sensoren, mit digitaler Memosens
Technologie oder analog
Für Bergbauprozesse, industrielle Wasser- und
Abwasserbehandlung
Anwendungsbereich
• Flotation
• Auslaugen
• Neutralisation
• Auslaufüberwachung
Ihre Vorteile
• Mit patentierter KNO
-Elektrolytbrücke zum besseren Schutz gegen Elektroden-
3
gifte wie S
2-
oder CN
-
-Ionen
• Optional mit Flachmembran für eine bessere Abriebfestigkeit
• Einschraubgewinde NPT ¾" oben und unten für einfache anwenderseitige Installa-
tion
• Geeignet für Messungen im Bereich 0 ... 14 pH und im Temperaturbereich
0 ... 110 °C (32 ... 230 °F)
• Digitale pH-Sensoren mit integriertem Temperaturfühler, analoge pH-Sensoren
mit oder ohne integriertem Temperaturfühler
• Schutzkorb gegen Beschädigung
Weitere Vorteile durch Memosens Technologie
• Maximale Prozesssicherheit
• Datensicherheit durch digitale Datenübertragung
• Einfachste Handhabung durch Speicherung der Sensorkenndaten im Sensor
• Vorausschauende Wartung möglich durch Aufzeichnen von Sensorbelastungsda-
ten im Sensor
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Orbipac CPF81D
Inhaltszusammenfassung für Endress+Hauser Orbipac CPF81D
- Seite 1 Products Solutions Services TI00191C/07/DE/14.20 71477836 2020-04-27 Technische Information Orbipac CPF81D/CPF82D und CPF81/CPF82 pH-/Redox-Sensoren, mit digitaler Memosens Technologie oder analog Für Bergbauprozesse, industrielle Wasser- und Abwasserbehandlung Anwendungsbereich • Flotation • Auslaugen • Neutralisation • Auslaufüberwachung Ihre Vorteile • Mit patentierter KNO -Elektrolytbrücke zum besseren Schutz gegen Elektroden-...
-
Seite 2: Arbeitsweise Und Systemaufbau
Orbipac CPF81D/CPF82D und CPF81/CPF82 Arbeitsweise und Systemaufbau Messprinzip pH-Messung Der pH-Wert ist ein Maß für den sauren beziehungsweise basischen Charakter eines Mediums. Abhängig vom pH-Wert des Mediums liefert das Membranglas der Elektrode ein elektrochemisches Potenzial. Dieses entsteht durch das selektive Anlagern von H -Ionen an der Außenschicht der... -
Seite 3: Verlässlichkeit
Orbipac CPF81D/CPF82D und CPF81/CPF82 Digitale Sensoren können unter anderem folgende Daten der Messeinrichtung im Sensor speichern: • Herstellerdaten • Seriennummer • Bestellcode • Herstelldatum • Kalibrierdaten • Kalibrierdatum • Kalibrierte Steilheit bei 25 °C (77 °F) (CPF81D) • Kalibrierter Nullpunkt bei 25 °C (77 °F) (CPF81D) •... -
Seite 4: Energieversorgung
Orbipac CPF81D/CPF82D und CPF81/CPF82 Eingang Messgrößen CPF81D und CPF81 pH-Wert Temperatur CPF82D und CPF82 Redoxpotenzial Messbereich CPF81D und CPF81 Ausführung LH • pH: 0 ... 14 • Temperatur: 0 … 110 °C (32 … 230 °F) Ausführung NN • pH: 0 ... 14 (11 ... 14 mit eingeschränkter Messgenauigkeit) •... -
Seite 5: Leistungsmerkmale
Armatur, der O-Ringe und der Dichtfläche achten. • Die Einbauhinweise in der Betriebsanleitung der verwendeten Armatur beachten. ‣ Den Sensor mit einem Drehmoment von 3 Nm (2,21 lbf ft) handfest einschrauben (Angabe nur gültig bei Einbau in Endress+Hauser Armaturen). A0024681 5 Durchflussinstallation... - Seite 6 Orbipac CPF81D/CPF82D und CPF81/CPF82 A0024690 6 Einbau mit Eintaucharmatur mit Flexdip CYA112 Halterung CYH112 Armatur CYA112 Sensor Endress+Hauser...
- Seite 7 Orbipac CPF81D/CPF82D und CPF81/CPF82 Umgebung Umgebungstemperaturbe- HINWEIS reich Gefahr von Frostschäden ‣ Bei Temperaturen unter 0 °C (32 °F) darf der Sensor nicht eingesetzt werden. 0 … 50 °C (32 … 122 °F) Lagerungstemperatur Schutzart CPF81D und CPF82D IP 68 (10 m (33 ft) Wassersäule bei 25 ˚C (77 ˚F) über 45 Tage, 1 mol/l KCl) CPF81 und CPF82 mit TOP68-Steckkopf IP 68 (1 m (3,3 ft) Wassersäule, 50 °C (122 °F), 168 h)
-
Seite 8: Konstruktiver Aufbau
Orbipac CPF81D/CPF82D und CPF81/CPF82 Konstruktiver Aufbau Bauform, Maße Integrierter Vorverstärker (optional) Aufbau vergossen in Sensorkörper Stromversorgung über integrierte Knopfzellen Bezugspotenzial Referenzelektrode Bei Vorverstärker-Ausführungen ist die Sensor-Check-Funktion (SCS) des Messumformers unwirksam und sollte abgeschaltet werden. Abmessungen CPF81D, CPF82D Ø 22 (0.87) Ø... -
Seite 9: Zertifikate Und Zulassungen
Orbipac CPF81D/CPF82D und CPF81/CPF82 CPF81, CPF82 Ø 22 (0.87) Ø 22 (0.87) Ø 22 (0.87) A0024676 11 CPF81 mit TOP68-Steckkopf A0024674 A0024677 und kurzem Schaft. Maßein- 12 CPF82 Festkabelausführung 13 CPF82 Festkabelausführung heit: mm (in) und kurzem Schaft. Maßein- und langem Schaft. - Seite 10 Orbipac CPF81D/CPF82D und CPF81/CPF82 Bestellinformationen Produktseite www.endress.com/cpf81d www.endress.com/cpf81 www.endress.com/cpf82d www.endress.com/cpf82 Produktkonfigurator Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Diesen Button anklicken. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen.
- Seite 11 Orbipac CPF81D/CPF82D und CPF81/CPF82 Produktkonfigurator auf der Produktseite: www.endress.com/cpy3 Endress+Hauser...
- Seite 12 www.addresses.endress.com...
