Technische Information

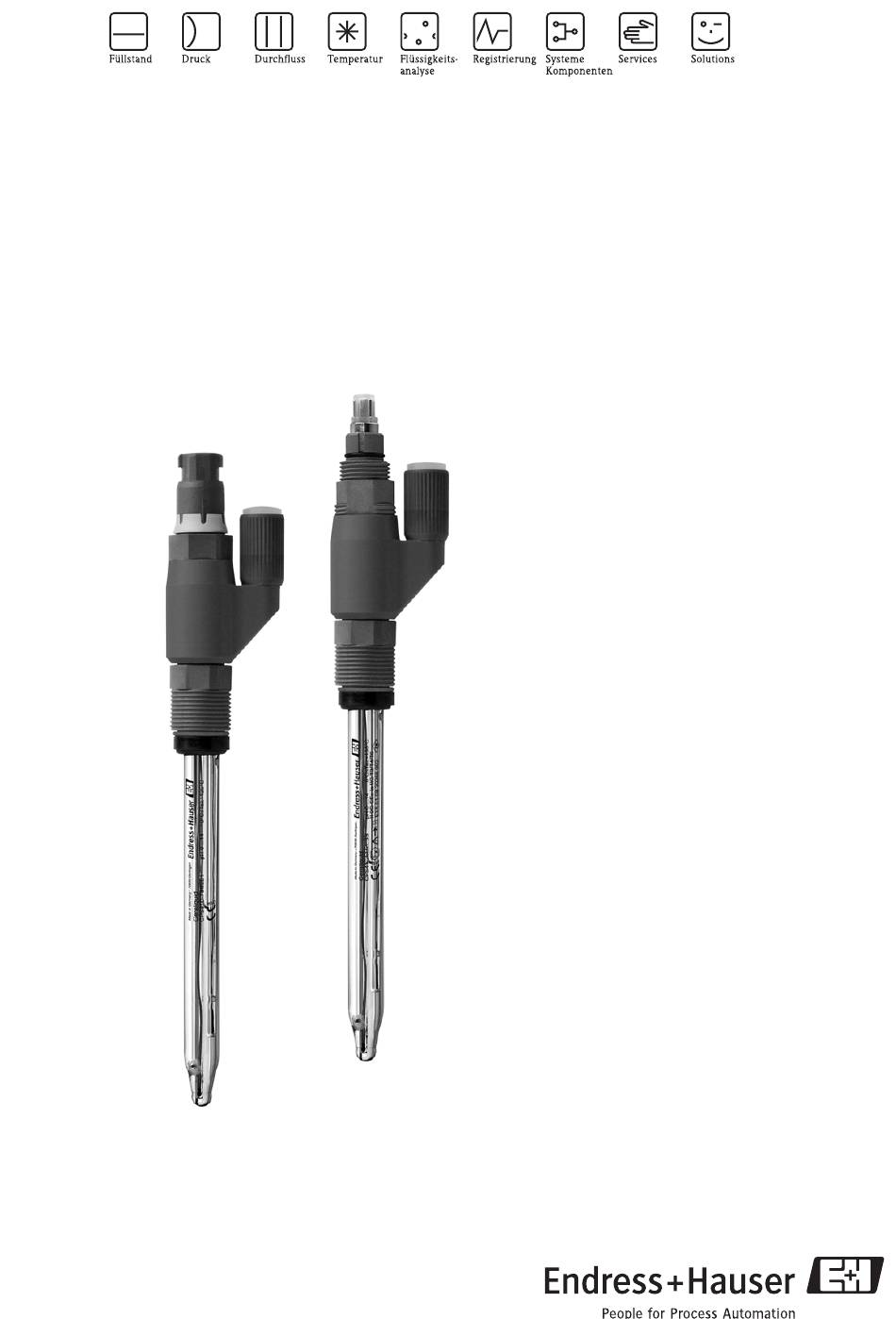

Ceraliquid CPS41 und CPS41D
pH-Elektroden, analog und digital mit Memosens-Technologie
Für die Prozesstechnik mit Keramik-Diaphragma und KCl-Flüssig-
elektrolyt, optional mit integriertem Temperaturfühler
TI079C/07/de/03.05
50058726
Anwendungsbereich
Medien mit sehr niedrigen Leitfähigkeiten oder hohem Anteil an
organischen Lösungsmitteln oder Alkoholen:
• Lebensmittelindustrie
• Biotechnologie
• Labormessungen
• Kraftwerke
Mit ATEX- und FM-Zulassung für den
0
Einsatz in explosionsgefährdeten
Bereichen
Ihre Vorteile
• KCl-Flüssigelektrolyt, dadurch Einsatz bei sehr niedrigen
Leitfähigkeiten (≥ 0,1 µS/cm) möglich
• Keramikdiaphragma mit definiertem KCl-Durchfluss
• Mit Gegendruckbeaufschlagung Einsatz bis 10 bar Druck
möglich
• Vergiftungsresistent durch separate Referenzpatrone
• CIP- / SIP-fähig
• pH-Membranglas für Anwendungen mit Dampfsterilisation
• Vier Längen: 120, 225, 360 und 425 mm
• Mit integriertem Temperaturfühler Pt 100, Pt 1000 oder NTC
erhältlich
Weitere Vorteile durch Memosens-Technologie
• Maximale Prozesssicherheit durch kontaktlose, induktive
Signalübertragung
• Datensicherheit durch digitale Datenübertragung
• Einfachstes Handling durch Speicherung der
Sensorkenndaten
• Vorausschauende Wartung durch Aufzeichnen von
Sensorbelastungsdaten
Werbung
Inhaltsverzeichnis

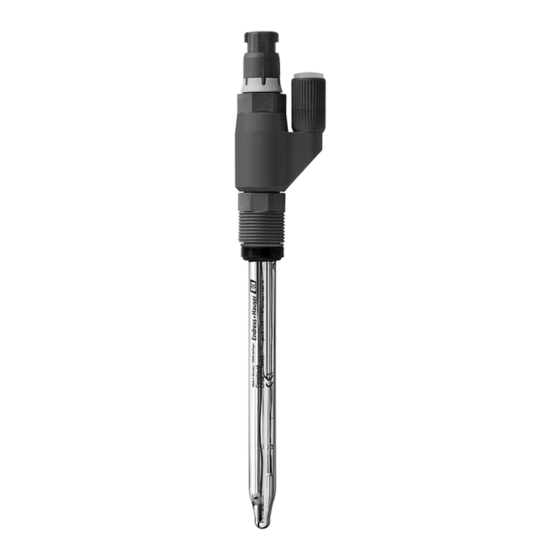

Verwandte Anleitungen für Endress+Hauser Ceraliquid CPS41
Inhaltszusammenfassung für Endress+Hauser Ceraliquid CPS41
- Seite 1 Technische Information Ceraliquid CPS41 und CPS41D pH-Elektroden, analog und digital mit Memosens-Technologie Für die Prozesstechnik mit Keramik-Diaphragma und KCl-Flüssig- elektrolyt, optional mit integriertem Temperaturfühler Anwendungsbereich Medien mit sehr niedrigen Leitfähigkeiten oder hohem Anteil an organischen Lösungsmitteln oder Alkoholen: • Lebensmittelindustrie •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Ceraliquid CPS41/CPS41D Arbeitsweise und Systemaufbau Messprinzip pH-Messung Der pH-Wert ist ein Maß für den sauren bzw. basischen Charakter eines Mediums. Abhängig vom pH-Wert des Mediums liefert das Membranglas der Elektrode ein elektrochemisches Potenzial. Dieses entsteht durch das selektive Eindringen von H -Ionen in die Außenschicht der Membran. - Seite 3 Ceraliquid CPS41/CPS41D Datenspeicherung der Digitale Sensoren können u. a. folgende Daten der Messeinrichtung im Sensor speichern: CPS41D • Herstellerdaten – Seriennummer – Bestellcode – Herstelldatum • Kalibrierdaten – Kalibrierdatum – Kalibrierte Steilheit bei 25 °C – Kalibrierter Nullpunkt bei 25 °C –...
-
Seite 4: Eingangskenngrößen
• Achten Sie vor dem Einschrauben auf Sauberkeit und einwandfreie Gängigkeit des Einschraubgewindes der Armatur. • Schrauben Sie die Elektrode handfest (3 Nm) ein! (Angabe nur gültig bei Einbau in Endress+Hauser Armaturen.) • Beachten Sie auch die in der Betriebsanleitung der verwendeten Armatur angegebenen Hinweise zum Ein- bau. -
Seite 5: Umgebungsbedingungen
Ceraliquid CPS41/CPS41D Umgebungsbedingungen Umgebungstemperatur " Achtung! Gefahr von Frostschäden Bei Temperaturen unter –15 °C darf die Elektrode nicht mehr eingesetzt werden. Lagerungstemperatur 0 ... 50 °C Schutzart IP 67: GSA- und SSA-Steckkopf (mit geschlossenem Stecksystem) IP 68: TOP68-Steckkopf (1 m Wassersäule, 50 °C, 168 h) IP 68: Memosens-Steckkopf (10 m Wassersäule, 25 °C, 45 Tage, 1 M KCl) -
Seite 6: Konstruktiver Aufbau
Ceraliquid CPS41/CPS41D Konstruktiver Aufbau Bauform, Maße CPS41 Ø 80 a0003103-de a0003109-de CPS41 mit ESA-Steckkopf für CPA441, Temperaturfühler Unifit H CPA441 mit CPS41 mit GSA-Steckkopf TOP68-Steckkopf, Pg 13,5 KCl-Vorratsgefäß KCl-Nachfüllung Befestigungsmöglichkeit KCl-Flüssigelektrolyt CPS41 (Schaftlänge: 225 mm) Ag/AgCl-Ableitung Keramikdiaphragma Temperaturfühler Pt 100... - Seite 7 Ceraliquid CPS41/CPS41D a0003104-de a0003105-de CPS41 mit SSA-Steckkopf CPS41 mit ESS-Steckkopf SSA-Elektrodensteckkopf, Pg 13,5 ESS-Elektrodensteckkopf, Pg 13,5 Schlauchanschluss für KCl-Nachfüllung Schlauchanschluss für KCl-Nachfüllung KCl-Flüssigelektrolyt KCl-Flüssigelektrolyt Ag/AgCl-Ableitung Ag/AgCl-Ableitung Keramik-Diaphragma Keramik-Diaphragma pH-Glasmembran pH-Glasmembran Endress+Hauser...
- Seite 8 Ceraliquid CPS41/CPS41D Bauform, Maße CPS41D a0003110-de a0003111-de CPS41D m. Memosens-Steckkopf u. Schlauchanschluss CPS41D mit Memosens-Steckkopf Memosens-Steckkopf Memosens-Steckkopf KCl-Nachfüllung Schlauchanschluss für KCl-Nachfüllung KCl-Flüssigelektrolyt KCl-Flüssigelektrolyt Ag/AgCl-Ableitung Ag/AgCl-Ableitung Keramik-Diaphragma Keramik-Diaphragma Temperaturfühler NTC 30K Temperaturfühler NTC 30K pH-Glasmembran pH-Glasmembran Gewicht 0,1 kg Werkstoffe Elektrodenschaft prozessgeeignetes Glas pH-Membrangläser...
-
Seite 9: Zertifikate Und Zulassungen
Ceraliquid CPS41/CPS41D Steckköpfe CPS41 ESA: Gewindesteckkopf Pg 13,5, TOP68 für Elektroden mit und ohne Temperaturfühler, 16 bar, Ex ESS: Schlauchanschlusskopf Pg 13,5, TOP68 für Elektroden mit und ohne Temperatur- fühler, 10 bar, Ex GSA: Gewindesteckkopf Pg 13,5 für Elektroden ohne Temperaturfühler SSA: Schlauchanschlusskopf Pg 13,5 für Elektroden ohne Temperaturfühler... - Seite 10 Ceraliquid CPS41/CPS41D Bestellinformationen Produktstruktur CPS41 Elektrodentyp ohne Temperaturfühler mit Pt 100 (nicht mit GSA- und SSA-Anschlusskopf) mit Pt 1000 (nicht mit GSA- und SSA-Anschlusskopf) Anwendungsbereich pH = 1 ... 12, T = -15 ... 80 °C, 1 Diaphragma pH = 1 ... 12, T = -15 ... 80 °C, 3 Diaphragmen pH = 0 ...
- Seite 11 Ceraliquid CPS41/CPS41D Zubehör Hinweis! Nachfolgend finden Sie das lieferbare Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich bitte an Ihren Service. Armaturen • Cleanfit P CPA471 Kompakte Edelstahl-Wechselarmatur zum Einbau in Tanks und Rohrleitungen, zum manuellen oder pneu- matisch ferngesteuerten Betrieb Bestellung nach Produktstruktur, s.
- Seite 12 Ceraliquid CPS41/CPS41D • Unifit H CPA441 Prozessarmatur mit integriertem Elektrolyt-Vorratsgefäß zum Einbau von pH-/Redox-Elektroden Bestellung nach Produktstruktur, s. Technische Information (TI026C/07/de) • Unifit H CPA442 Prozessarmatur für Lebensmittel, Biotechnologie und Chemie, für 120 mm Elektroden Bestellung nach Produktstruktur, s. Technische Information (TI306C/07/de) •...
- Seite 13 Ceraliquid CPS41/CPS41D • Probfit H CPA465 Wechselarmatur für pH-/Redox-Messung in Rohrleitungen oder Tanks unter sterilen Messbedingungen Bestellung nach Produktstruktur, s. Technische Information (TI146C/07/de) • Ecofit CPA640 Set aus Adpater für 120 mm pH-/Redox-Elektroden und Sensorkabel mit TOP68-Kupplung Bestellung nach Produktstruktur, s. Technische Information (TI246C/07/de)
- Seite 14 Ceraliquid CPS41/CPS41D Messkabel • Spezialmesskabel CPK9 Für Sensoren mit TOP68-Steckkopf, für Hochtemperatur- und Hochdruckanwendungen, IP 68 Bestellung nach Produktstruktur, s. Technische Information (TI118C/07/de) • Spezialmesskabel CPK1 Für pH-Elektroden mit GSA-Steckkopf Bestellung nach Produktstruktur, s. Technische Information (TI118C/07/de) • Spezialmesskabel CPK12 Für ISFET-Sensoren und pH-Elektroden mit TOP68-Steckkopf;...
