Technische Information

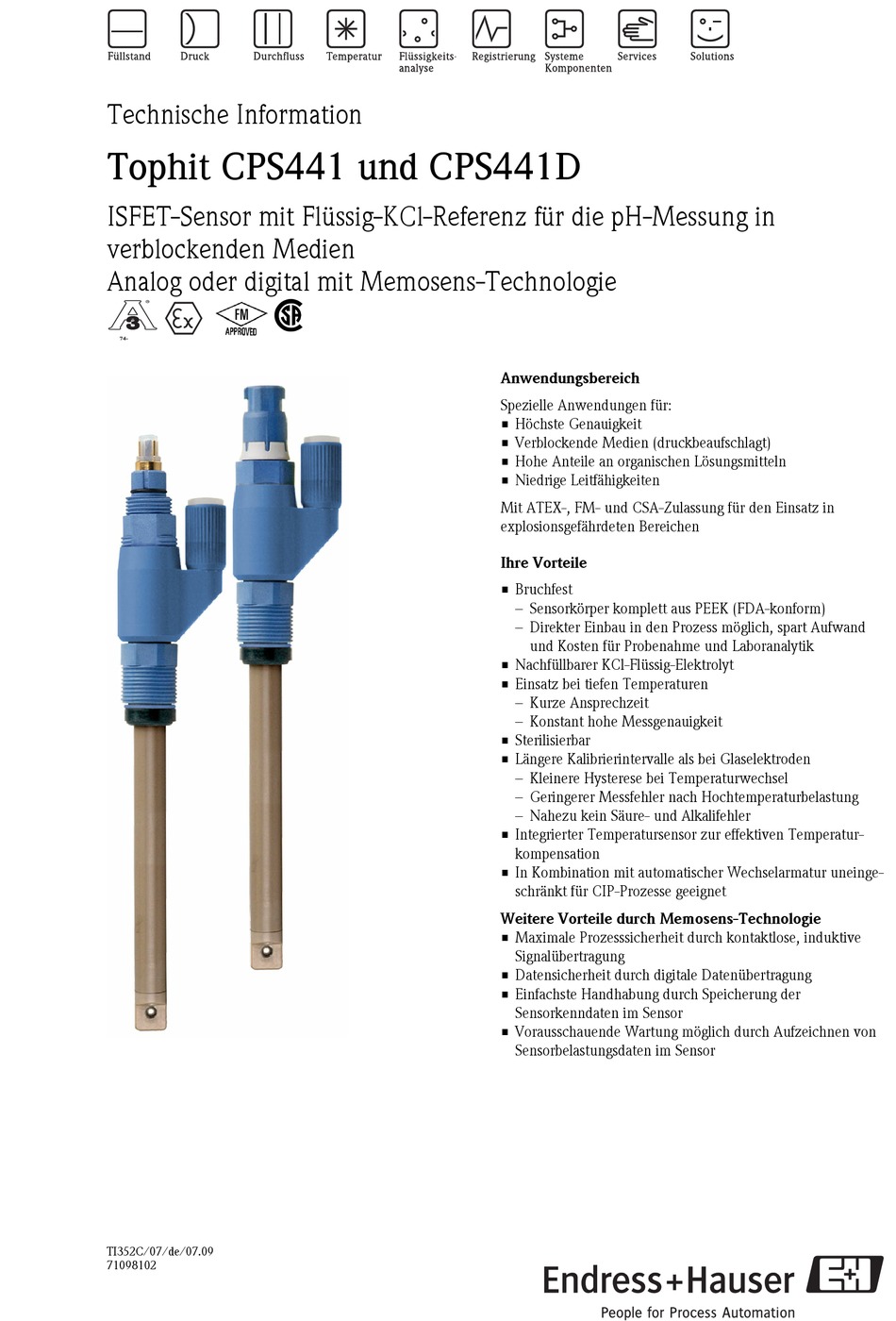

Tophit CPS441 und CPS441D
ISFET-Sensor mit Flüssig-KCl-Referenz für die pH-Messung in
verblockenden Medien
Analog oder digital mit Memosens-Technologie
1
TI352C/07/de/07.09
71098102
Anwendungsbereich
Spezielle Anwendungen für:
• Höchste Genauigkeit
• Verblockende Medien (druckbeaufschlagt)
• Hohe Anteile an organischen Lösungsmitteln
• Niedrige Leitfähigkeiten
Mit ATEX-, FM- und CSA-Zulassung für den Einsatz in
explosionsgefährdeten Bereichen
Ihre Vorteile
• Bruchfest
– Sensorkörper komplett aus PEEK (FDA-konform)
– Direkter Einbau in den Prozess möglich, spart Aufwand
und Kosten für Probenahme und Laboranalytik
• Nachfüllbarer KCl-Flüssig-Elektrolyt
• Einsatz bei tiefen Temperaturen
– Kurze Ansprechzeit
– Konstant hohe Messgenauigkeit
• Sterilisierbar
• Längere Kalibrierintervalle als bei Glaselektroden
– Kleinere Hysterese bei Temperaturwechsel
– Geringerer Messfehler nach Hochtemperaturbelastung
– Nahezu kein Säure- und Alkalifehler
• Integrierter Temperatursensor zur effektiven Temperatur-
kompensation
• In Kombination mit automatischer Wechselarmatur uneinge-
schränkt für CIP-Prozesse geeignet
Weitere Vorteile durch Memosens-Technologie
• Maximale Prozesssicherheit durch kontaktlose, induktive
Signalübertragung
• Datensicherheit durch digitale Datenübertragung
• Einfachste Handhabung durch Speicherung der
Sensorkenndaten im Sensor
• Vorausschauende Wartung möglich durch Aufzeichnen von
Sensorbelastungsdaten im Sensor
