TI00191C/07/DE/13.14
71271525
Products
Technische Information

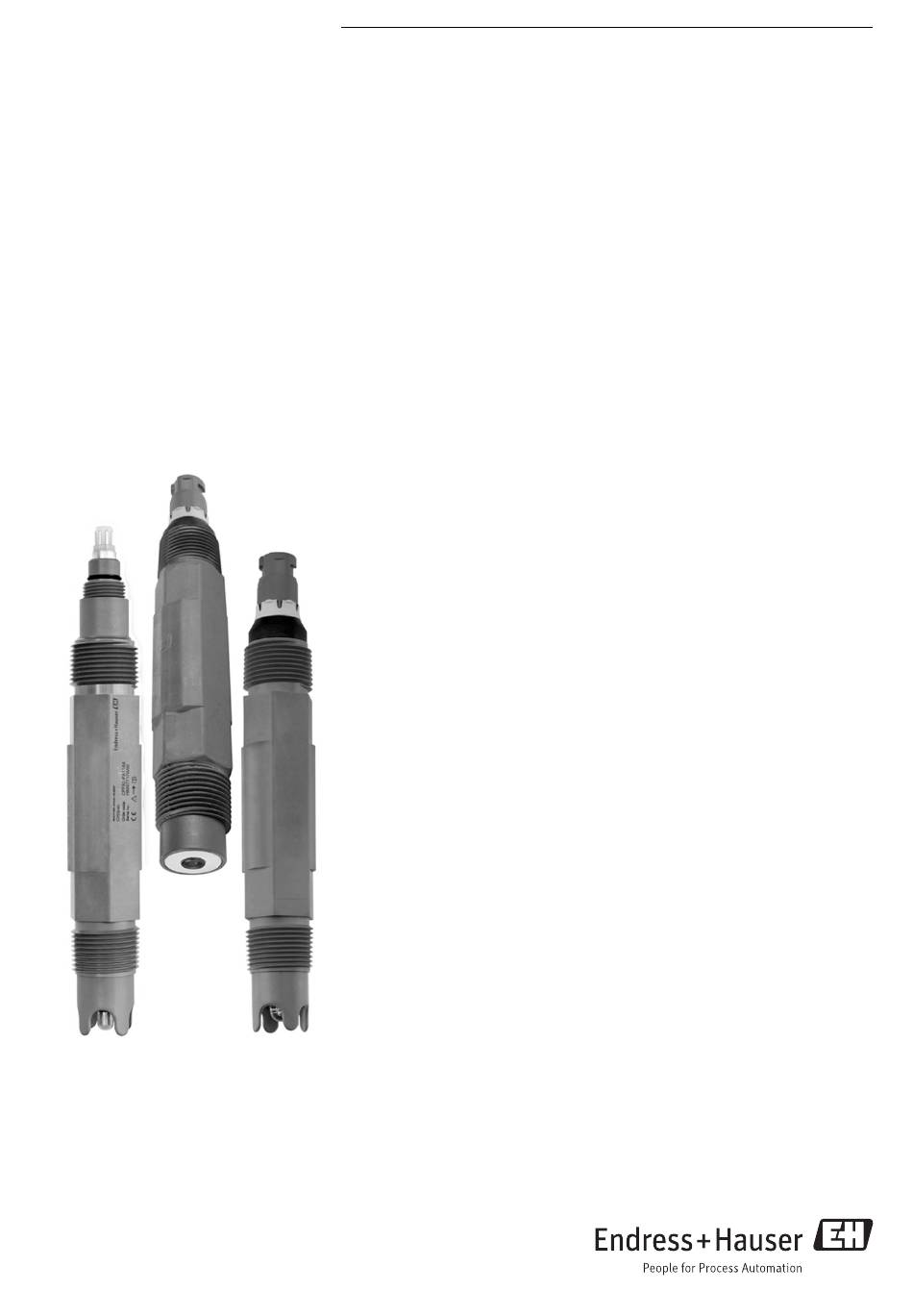

Orbipac CPF81D/CPF82D und
CPF81/CPF82
pH-/Redox-Kompakt-Elektroden, mit digitaler
Memosens-Technologie oder analog
Für Bergbauprozesse, industrielle Wasser- und
Abwasserbehandlung
Anwendungsbereich
• Flotation
• Auslaugen
• Neutralisation
• Auslaufüberwachung
Ihre Vorteile
• Mit patentierter KNO
-Elektrolytbrücke zum besseren Schutz gegen Elektroden-
3
gifte wie S
2-
oder CN
-
-Ionen
• Optional mit Flachmembran für eine bessere Abriebfestigkeit
• Einschraubgewinde NPT ¾" oben und unten für einfache anwenderseitige Installa-
tion
• Geeignet für Messungen im pH-Wert-Bereich 0 ... 14 und im Temperaturbereich
0 ... 110 °C (32 ... 230 °F)
• Digitale pH-Sensoren mit integriertem Temperaturfühler, analoge pH-Elektroden
mit oder ohne integrierten Temperaturfühler
• Schutzkorb gegen Beschädigung
Weitere Vorteile durch Memosens-Technologie
• Maximale Prozesssicherheit durch kontaktlose, induktive Signalübertragung
• Datensicherheit durch digitale Datenübertragung
• Einfachste Handhabung durch Speicherung der Sensorkenndaten im Sensor
• Vorausschauende Wartung möglich durch Aufzeichnen von Sensorbelastungsda-
ten im Sensor
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Orbipac CPF81D
Inhaltszusammenfassung für Endress+Hauser Orbipac CPF81D
- Seite 1 Products Solutions Services TI00191C/07/DE/13.14 71271525 Technische Information Orbipac CPF81D/CPF82D und CPF81/CPF82 pH-/Redox-Kompakt-Elektroden, mit digitaler Memosens-Technologie oder analog Für Bergbauprozesse, industrielle Wasser- und Abwasserbehandlung Anwendungsbereich • Flotation • Auslaugen • Neutralisation • Auslaufüberwachung Ihre Vorteile • Mit patentierter KNO -Elektrolytbrücke zum besseren Schutz gegen Elektroden-...
-
Seite 2: Arbeitsweise Und Systemaufbau
Orbipac CPF81D/CPF82D und CPF81/CPF82 Arbeitsweise und Systemaufbau Messprinzip pH-Messung Der pH-Wert ist ein Maß für den sauren bzw. basischen Charakter eines Mediums. Abhängig vom pH-Wert des Mediums liefert das Membranglas der Elektrode ein elektrochemisches Potenzial. Die- ses entsteht durch das selektive Eindringen von H -Ionen in die Außenschicht der Membran. -
Seite 3: Verlässlichkeit
Orbipac CPF81D/CPF82D und CPF81/CPF82 Digitale Sensoren können u. a. folgende Daten der Messeinrichtung im Sensor speichern: • Herstellerdaten – Seriennummer – Bestellcode – Herstelldatum • Kalibrierdaten – Kalibrierdatum – Kalibrierte Steilheit bei 25 °C (77 °F) (CPF81D) – Kalibrierter Nullpunkt bei 25 °C (77 °F) (CPF81D) –... -
Seite 4: Energieversorgung
Orbipac CPF81D/CPF82D und CPF81/CPF82 Eingang Messgrößen CPF81D, CPF81 pH-Wert Temperatur CPF82D, CPF82 Redoxpotenzial Messbereich CPF81D, CPF81 Ausführung LH: 0 ... 14 Temperatur 0 ... 110 °C (32 ... 230 °F) Ausführung NN: 0 ... 14 (11 ... 14 mit eingeschränkter Messgenauigkeit) Temperatur 0 ... - Seite 5 Orbipac CPF81D/CPF82D und CPF81/CPF82 CPF81 und CPF82 mit Festkabel Referenz pH/Redox Temperatur Temperatur Temperatur GN/YE GN/YE Außenschirm PAL / n. a.* A0024680-DE 4 Festkabelanschluss Festkabel CPF81 ohne Temperaturfühler und CPF82 Festkabel CPF81 mit Temperaturfühler PAL wird nur bei Sensorausführungen mit internem PAL (CPF81-xxx2xx) angeschlossen...
- Seite 6 Orbipac CPF81D/CPF82D und CPF81/CPF82 Umgebung Umgebungstemperatur HINWEIS Gefahr von Frostschäden ‣ Bei Temperaturen unter 0 °C (32 °F) darf der Sensor nicht eingesetzt werden. 0 ... 50 °C (32 ... 120 °F) Lagerungstemperatur Schutzart CPF81D, CPF82D IP 68 (10 m (33 ft) Wassersäule bei 25 ˚C (77 ˚F) über 45 Tage, 1 mol/l KCl) CPF81, CPF82 mit TOP68-Steckkopf IP 68 (1 m (3,3 ft) Wassersäule, 50 °C (122 °F), 168 h)
-
Seite 7: Konstruktiver Aufbau
Orbipac CPF81D/CPF82D und CPF81/CPF82 Konstruktiver Aufbau Bauform, Abmessungen CPF81D, CPF82D Ø 22 (0.87) Ø 22 (0.87) Ø 22 (0.87) A0024672 A0024671 A0024673 7 CPF81D, langer Schaft, 8 CPF81D, Flachmembran 9 CPF82D, kurzer Schaft, Schutzkorb Schutzkorb Memosens-Steckkopf Memosens-Steckkopf Gewinde NPT ¾"... -
Seite 8: Zertifikate Und Zulassungen
Orbipac CPF81D/CPF82D und CPF81/CPF82 CPF81, CPF82 Ø 22 (0.87) Ø 22 (0.87) Ø 22 (0.87) A0024676 A0024674 A0024677 10 CPF81 mit TOP68-Steck- 11 Festkabelausführung, kurzer 12 Festkabelausführung, langer kopf, kurzer Schaft, Flach- Schaft, Schutzkorb Schaft, Schutzkorb membran... - Seite 9 Orbipac CPF81D/CPF82D und CPF81/CPF82 Bestellinformationen Produktseite www.endress.com/cpf81d www.endress.com/cpf81 www.endress.com/cpf82d www.endress.com/cpf82 Produktkonfigurator Auf der Produktseite rechts finden Sie den Navigationsbereich. Klicken Sie unter "Geräte-Support" auf "Das ausgewählte Produkt konfigurieren". In einem neuen Fenster öffnet sich der Konfigurator. Konfigurieren Sie das Gerät nach Ihren Anforderungen, indem Sie alle Optionen auswählen.
- Seite 12 www.addresses.endress.com...
